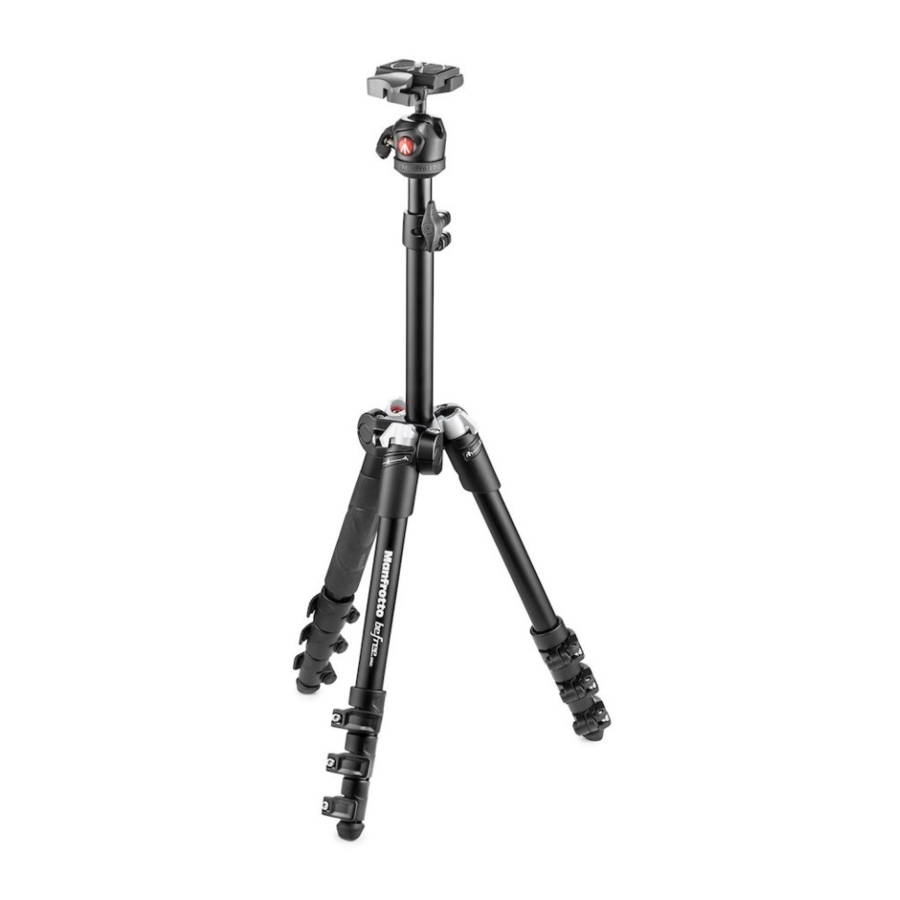

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH - Manuel du trépied

INSTALLATION

Dépliez les pieds comme indiqué à la fig. 1. Ouvrez les 3 pieds du trépied.

Pour régler la hauteur du trépied, chaque pied est doté de rallonges télescopiques qui peuvent être libérées en tournant le levier "A" sur le collier de blocage "B".

RÉGLAGE DE L'ANGLE DES PIEDS

Chaque pied peut être réglé indépendamment à l'un des deux angles d'écartement.

Pour changer l'angle d'un pied, repliez légèrement le pied vers la colonne centrale (fig. 2), tournez le sélecteur d'angle "W" jusqu'à la position souhaitée (indiquée par les symboles), puis rouvrez complètement le pied.

RÉGLAGE DE LA HAUTEUR DE LA COLONNE CENTRALE

Pour libérer la colonne centrale "C", déverrouillez le bouton "D". Réglez la hauteur de la colonne selon vos besoins, puis serrez le bouton "D" pour bloquer la colonne en position.

FIXATION DE LA PLATINE RAPIDE À L'APPAREIL PHOTO

Fixez la platine "G" à la base de l'appareil photo en serrant la vis "M" dans le trou fileté du trépied de l'appareil photo à l'aide de la bague "Q" SANS FORCER.

Avant de verrouiller complètement, alignez la platine "G" avec l'objectif de l'appareil photo.

Veuillez vous assurer que vous avez solidement fixé la platine "G" à l'appareil photo avant utilisation.

Une fois fixée, appuyez sur la bague "Q" (fig. 4) pour qu'elle repose à plat contre la platine "G".

MONTAGE DE L'APPAREIL PHOTO SUR LA TÊTE

Pour monter l'appareil photo sur la tête (fig. 5), ouvrez le levier "H" et appuyez simultanément sur le loquet de sécurité "X" vers le bas. Maintenez-les en position ouverte pendant que vous fixez l'appareil photo en insérant la platine "G" dans le haut de la tête comme indiqué à la fig. 5. Relâchez le levier "H" et le loquet de sécurité "X".

Assurez-vous que l'appareil photo est bien fixé à la tête en poussant le levier "H" contre la platine "G" (fig. 6) et en vérifiant que l'appareil photo ne bouge pas sur la tête.

RETRAIT DE L'APPAREIL PHOTO DE LA TÊTE

Pour retirer l'appareil photo de la tête (fig. 7), ouvrez le levier "H" et appuyez simultanément sur le loquet de sécurité "X" vers le bas. Maintenez-les en position ouverte pendant que vous retirez l'appareil photo comme indiqué à la fig. 7.

UTILISATION

Le bouton "P" est le verrou de mouvement de la tête. Chaque fois que vous utilisez le bouton "P", assurez-vous de tenir fermement l'appareil photo d'une main.

Pour repositionner l'appareil photo, déverrouillez le levier "P" en le tournant dans le sens antihoraire jusqu'à ce que la rotule "N" puisse bouger librement.

Une fois la position souhaitée atteinte, bloquez la rotule "N" en tournant le levier "P" dans le sens horaire jusqu'à ce qu'il soit verrouillé.

PLIER LE TRÉPIED APRÈS AVOIR RETIRÉ LA PLATINE DE L'APPAREIL PHOTO

Déverrouillez le bouton "P", déverrouillez le bouton "D", abaissez la colonne "C" (pas complètement) puis bloquez-la à nouveau avec le bouton "D". Rapprochez légèrement les pieds vers la colonne centrale "C", tournez l'angle "W" de chaque pied sur la position "fermée" (marquée), puis repliez complètement les trois pieds vers le haut. Les pieds du trépied doivent s'adapter à la tête.

RÉGLAGE DE LA TENSION DE VERROUILLAGE DES PIEDS

Si les rallonges télescopiques des pieds glissent même après avoir serré le levier de blocage "A", ou si les leviers de blocage "A" sont trop rigides pour vous, la tension de blocage devra être ajustée. Pour ce faire, tournez la vis "Z" dans le sens horaire (pour serrer) ou antihoraire (pour desserrer légèrement) à l'aide d'une clé TORX numéro 20.

ENTRETIEN

Le mouvement de rotation des pieds pourrait subir des variations de résistance à l'ouverture et à la fermeture lors de l'utilisation. Si cette situation devait se produire, il est recommandé de lubrifier les articulations avec un spray lubrifiant multifonction et ensuite d'ajuster le serrage des vis avec une clé T20 jusqu'à obtenir la résistance souhaitée.
