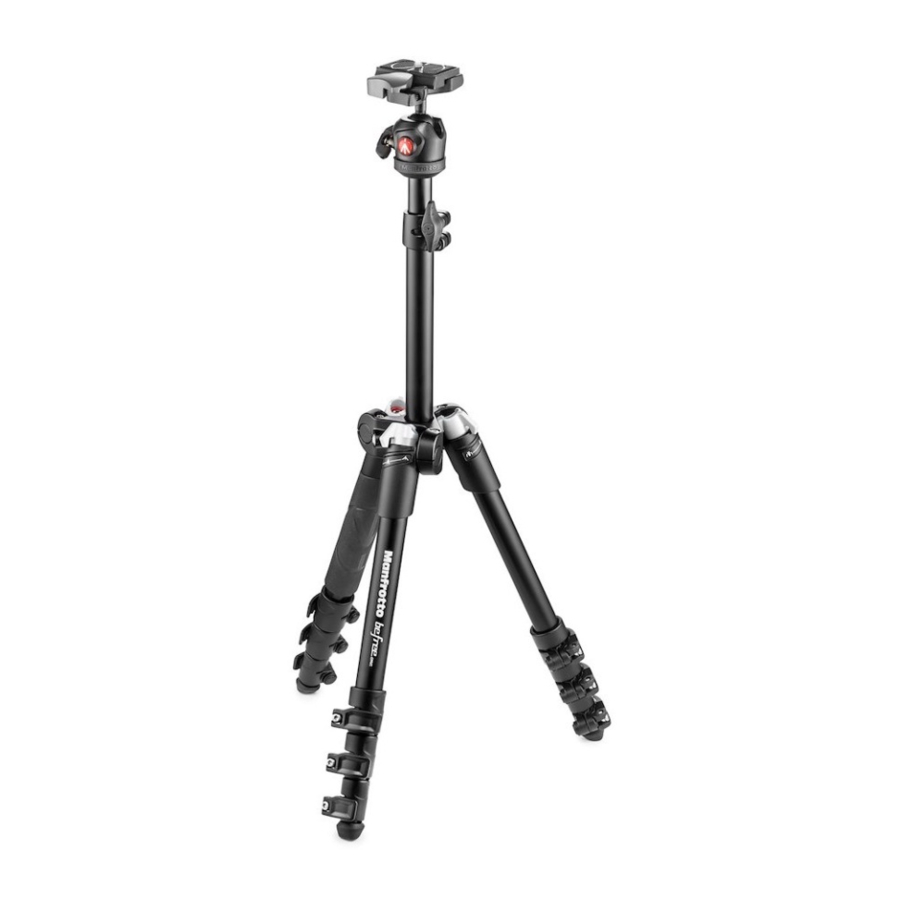

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH - Tripod qo'llanmasi

O'RNATISH

Oyoqlarni 1-rasmda ko'rsatilgandek oching. Tripodning 3 ta oyoqini oching.

Tripodning balandligini sozlash uchun har bir oyoqda teleskopik uzatmalar mavjud bo'lib, ularni "B" qulflash halqasida "A" dastagini aylantirib bo'shatish mumkin.

OYOQ BURCHAGINI SOZLASH

Har bir oyoqni ikkita yoyilish burchagidan birida mustaqil ravishda o'rnatish mumkin.

Oyoq burchagini o'zgartirish uchun oyoqni markaziy ustunga (2-rasm) tomon buklab, burchak selektorini "W" kerakli holatga (belgilar bilan ko'rsatilgan) aylantiring, so'ngra oyoqni to'liq oching.

MARKAZIY USTUN BALANDLIGINI SOZLASH

Markaziy ustunni "C" bo'shatish uchun "D" tugmachasini oching. Ustun balandligini kerak bo'lganda sozlang, so'ngra ustunni holatida qulflash uchun "D" tugmachasini torting.

TEZ OCHILADIGAN PLASTINANI KAMERAGA O'RNATISH

"Q" halqasidan FOYDALANIB, kamera vintini "M" kameraning tishli tripod teshigiga tortib, "G" plastinani kameraning tagiga mahkamlang.

To'liq qulflashdan oldin, "G" plastinani kamera linzalari bilan tekislang.

Iltimos, ishlatishdan oldin "G" plastinani kameraga mahkam bog'langanligiga ishonch hosil qiling.

Mahkamlangandan so'ng, "Q" halqasini (4-rasm) pastga tushiring, shunda u "G" plastinaga tekis yotadi.

KAMERANI BOSHQARUVGA O'RNATISH

Kamerani boshqaruvga o'rnatish uchun (5-rasm), "H" dastagini oching va bir vaqtning o'zida "X" xavfsizlik qulfini pastga bosing, ularni ochiq holatda ushlab turing, kamerani 5-rasmda ko'rsatilgandek kamera plastinasini "G" boshqaruvning yuqori qismiga joylashtirib mahkamlang. "H" dastagini va "X" xavfsizlik qulfini bo'shating.

Kameraning "H" dastagini "G" plastinaga bosib (6-rasm) va kameraning boshqaruvda harakatlanmasligini tekshirib, boshqaruvga mahkam qulflanganligiga ishonch hosil qiling.

KAMERANI BOSHQARUVDAN OLIB TASHLASH

Kamerani boshqaruvdan olib tashlash uchun (7-rasm), "H" dastagini oching va bir vaqtning o'zida "X" xavfsizlik qulfini pastga bosing. Ularni ochiq holatda ushlab turing, kamerani 7-rasmda ko'rsatilgandek olib tashlang.

FOYDALANISH

"P" tugmasi boshqaruv harakatini qulflash uchun. "P" tugmasini ishlatayotganda, iltimos, kamerani bir qo'lingiz bilan mahkam ushlab turganingizga ishonch hosil qiling.

Kamerani qayta joylashtirish uchun "N" shari erkin harakatlana olguncha "P" dastagini soat miliga teskari yo'nalishda aylantirib oching.

Kerakli holatga erishilgandan so'ng, "P" dastagini soat mili yo'nalishi bo'yicha qulflanguncha aylantirib "N" sharni bloklang.

TRIPODNI KAMERA PLASTINASI OLIB TASHLANGAN HOLDA YIG'ISH

"P" tugmachasini oching, "D" tugmachasini oching, "C" ustunni pastga tushiring (to'liq emas) va keyin uni "D" tugmachasi bilan yana bloklang. Oyoqlaringizni "C" markaziy ustun tomon ozgina yoping, har bir oyoqning "W" burchagini "yopiq" holatga (belgilangan) aylantiring, so'ngra uchta oyoqni to'liq yuqoriga buklang. Tripodning oyoqlari boshqaruvga mos kelishi kerak.

OYOQ QULFINING ZO'RIQISHINI SOZLASH

Agar teleskopik oyoq uzatmalari "A" qulflash dastagini tortgandan keyin ham sirpanib ketsa yoki "A" qulflash dastaklari siz uchun ishlatish uchun juda qattiq bo'lsa, qulflash zo'riqishini sozlash kerak bo'ladi. Buning uchun 20-sonli TORX kaliti yordamida "Z" vintini soat mili yo'nalishi bo'yicha (tortish uchun) yoki soat miliga teskari yo'nalishda (bo'shatish uchun, ozgina) aylantiring.

TEXNIK XIZMAT KO'RSATISH

Oyoqlarning aylanish harakati foydalanish vaqtida ochish va yopishga qarshilikda o'zgarishlarga duch kelishi mumkin. Agar bunday vaziyat yuzaga kelsa, bo'g'inlarni ko'p funktsiyali moylash purkagichi bilan moylash va keyin kerakli qarshilikka erishguncha T20 kaliti bilan vintlardek mahkamligini sozlash tavsiya etiladi.
