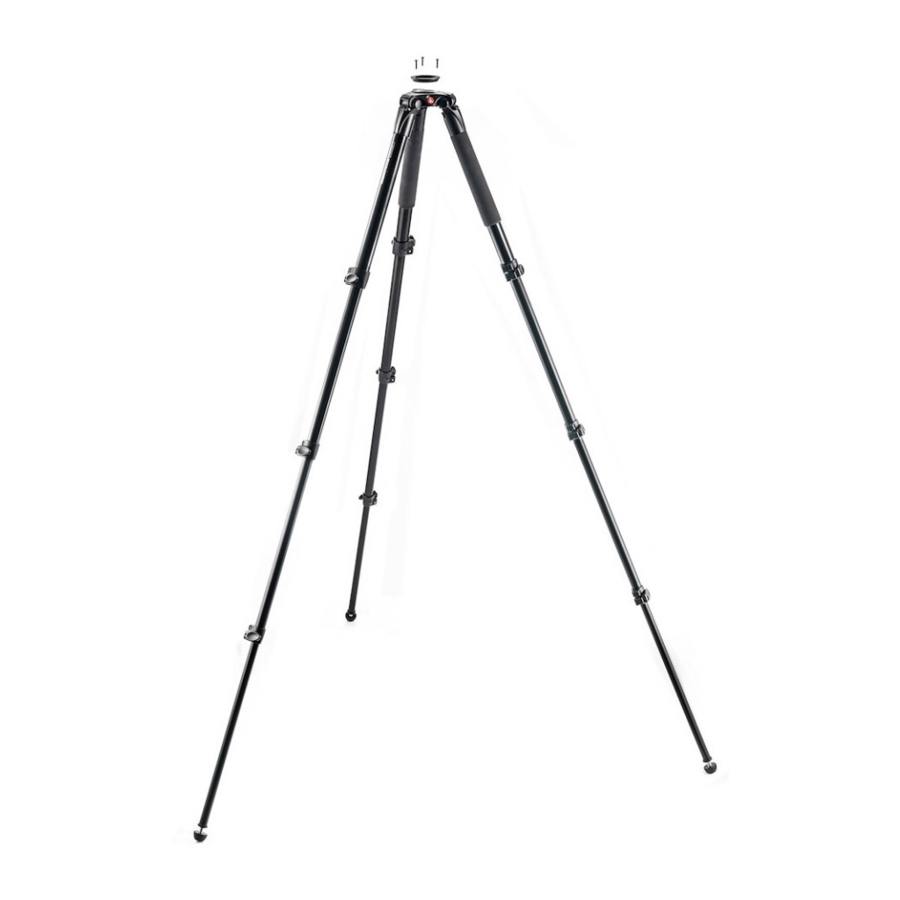

Manfrotto MVT535AQ, MVT535HH - Tripod qo'llanmasi

Kirish

Yengil uglerod tolali video tripod, ajoyib barqarorlik, yuqori yuk ko'tarish qobiliyati va ajoyib maksimal balandlikni ergonomik va ishlatish uchun qulay va ixcham dizayn bilan birlashtiradi.

ASOSIY XUSUSIYATLARI

• 75mm lik kosacha (535 versiyasi)
• 75/100mm lik kosacha (536 versiyasi)
• 75/60mm lik kosacha (MVT535AQ va MVT535HH versiyalari)
• Har bir oyoqni 3 xil burchak ostida mustaqil ravishda sozlash mumkin (23° - 50° - 70°)
• Tortib olinadigan tikanli rezina oyoqlar
• Tashish uchun tasma uchun biriktirish ipi (ixtiyoriy)
• Oyoq isitgichlari (MVT535AQ versiyasi)

O'RNATISH

3 ta tripod oyoqlarini oching.

Tripodning balandligini sozlash uchun har bir oyoqda teleskopik uzatmalar mavjud bo'lib, ularni "B" qulflash halqasida "A" dastagini aylantirish orqali bo'shatish mumkin. Kerakli balandlikka erishilganda, "A" dastagini qulflang.

OYOQLAR

Tripodda tashqi foydalanish uchun tortib olinadigan tikanlari "R" bo'lgan rezina oyoqlari "Q" mavjud.

OYOQ BURCHAGINI SOZLASH

Har bir oyoqni 3 xil yoyilish burchagida (X - Y - Z) sozlash mumkin - 2-rasmga qarang


Oyoqdagi burchakni o'zgartirish uchun oyoqni markazga tomon biroz yoping, yangi oyoq burchagini tanlash uchun "C" tugmasini bosing, so'ngra oyoqni oching.

Har bir oyoqning burchagi boshqa ikkita oyoqdan mustaqil ravishda sozlanishi mumkin. Oxirgi pozitsiya pol darajasiga erishishga imkon beradi.

KAMERA BOSHQARUVINI O'RNATISH

535 MODELI

Tripodda boshqaruvni o'rnatish uchun "P" kosachasi mavjud

536 MODELI

Tripod 100mm yoki 75mm sharsimon boshqaruvlar uchun mo'ljallangan. 75mm sharsimon boshqaruvlarni o'rnatish uchun "N" adapterini (ta'minlangan) uchta "M" vint bilan tripodga ulang.

Agar tripod 100mm sharsimon boshqaruv bilan oldindan yig'ilgan to'plam sifatida yetkazib berilsa, 75mm "N" adapteri kiritilmaydi.

MVT535AQ & MVT535HH MODELLARI

Tripod 75mm yoki 60mm sharsimon boshqaruvlar uchun mo'ljallangan. 60mm sharsimon boshqaruvlarni o'rnatish uchun "D" adapterini (ta'minlangan) uchta "E" vint bilan tripodga ulang.

Agar tripod 75mm sharsimon boshqaruv bilan oldindan yig'ilgan to'plam sifatida yetkazib berilsa, 60mm "D" adapteri kiritilmaydi.

ESLATMA
Yarim shardan foydalanib, tripodlarga sharsimon bo'lmagan (3/8" ichki o'rnatgichli tekis asos) boshqaruvlarni o'rnatish ham mumkin, bu variant sifatida mavjud.

• 520 BALL Ø75 535 tripod uchun shar
• 500 BALL Ø100 shar yoki 520BALL Ø75 536 tripod uchun shar
• 520 BALL Ø75 MVT535AQ va MVT535HH tripodlari uchun shar

TRANSPORTIROVKA

Tripodda ixtiyoriy tashish tasmasi uchun "T" biriktirgichi mavjud

OYOQ QULFINING ZO'RIQISHINI SOZLASH

Agar teleskopik oyoq uzatmalari "A" qulflash dastagini tortgandan keyin ham sirpanib ketsa, qulflash zo'riqishini sozlash kerak bo'ladi. Buni amalga oshirish uchun:

• "K" qopqog'ini olib tashlang
• "A" qulflash dastagini bo'shating
• tripod oyoqlaridan birida taqdim etilgan maxsus "W" kaliti yordamida "V" vintini soat yo'nalishi bo'yicha burang.

Odatda to'g'ri qulflash zo'riqishiga erishish uchun burilishning uchdan bir qismi yetarli bo'ladi.
