Kirish

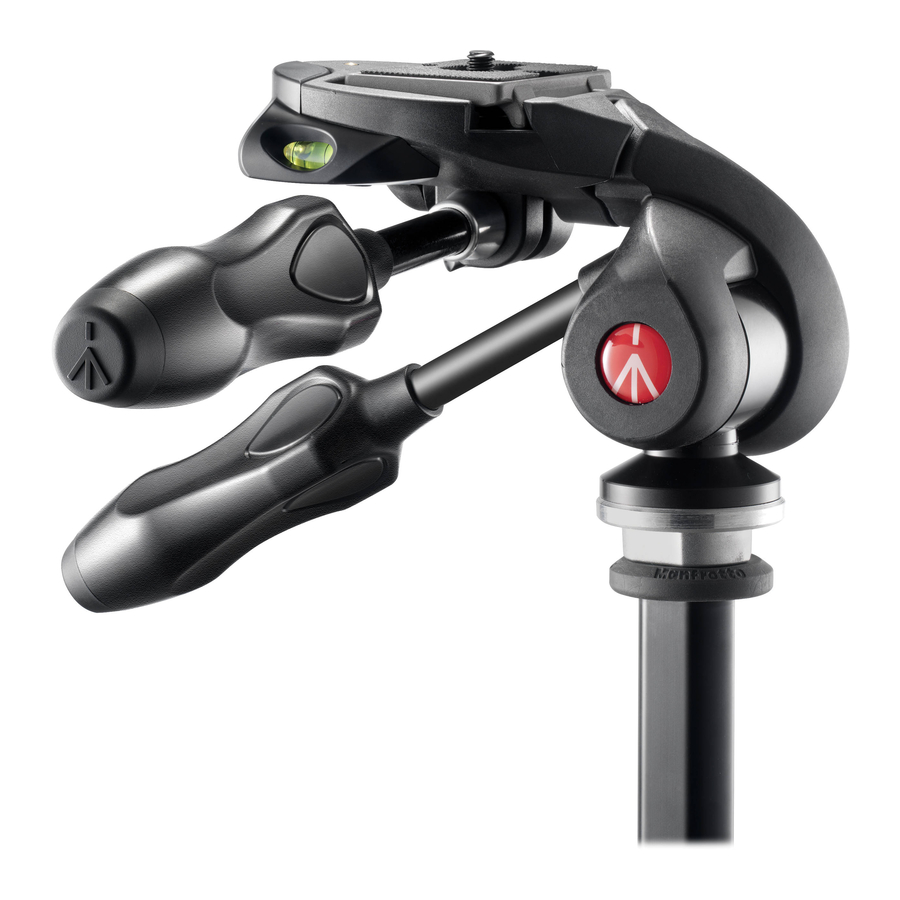

MH293D3-Q2 3 tomonli bosh qismi DSLR kameralari uchun idealdir. Uning buklanadigan dastaklari uni sayohat qiluvchi fotograflar uchun ayniqsa mos qiladi.
ASOSIY XUSUSIYATLARI
- Qayta joylashtiriladigan dastak tashish vaqtida joyni optimallashtiradi
- Ergonomik tarzda ishlab chiqilgan boshqaruv dastaklari
- Tez chiqariladigan plastinka
- 3 ta tekislash pufakchalari (MK290LTA3-3W ga kiritilmagan)
O'RNATISH
BOSHQARUVNI SHtativga O'RNATISH
Dastaklarni ish holatiga o'tkazing:
- "B" tutqichini soat miliga teskari burab bo'shating
- "B" tutqichini 1-rasmda ko'rsatilganidek, ish holatiga o'tkazing
- "B" tutqichini soat mili yo'nalishi bo'yicha burab torting
Bosh qismning 3/8" ichki rezbasi "E" har qanday standart shtativning 3/8" tashqi vintiga mos keladi. Dastaklar bosh qismini shtativga mahkamlash uchun ishlatilishi mumkin. Agar shtativ plastinkasida aylanishga qarshi vintlar bo'lsa, ularni bosh qismining tagiga mahkamlash mumkin.
TEZ OZOD QILISH PLASTINKASINI BOSHQARUVDAN OLIB TAShLASh
"L" plastinkasini bo'shatish uchun "P" dastagini strelka yo'nalishi bo'yicha to'liq burang.
TEZ OZOD QILISH PLASTINKASINI KAMERAGA BIRIKTIRISH
"L" plastinkasi kameraning pastki qismidagi ¼" ichki rezbaga mos keladigan "M" vint bilan kameraga mahkamlanadi. Kamera linzasini "L" plastinkasining pastki qismidagi "LENS" (LINZA) strelka belgisi bilan tekislang. "Q" halqasi plastinkani kamera korpusiga mahkamlash uchun ishlatiladi; ishlatishdan oldin plastinka kameraga mahkam o'rnatilishi kerak, lekin kameraning rezbasiga zarar etkazishi mumkin bo'lgan KUCH ISHLATMASDAN.
KAMERANI BOSHQARUVGA O'RNATISH
"Q" halqasini (3-rasm) pastga itarib, "L" plastinkasiga tekis yotqizing.
"P" dastagini oching va uni ochiq holda ushlab turing, shu bilan birga kamera plastinkasini "L" 4-rasmda ko'rsatilganidek bosh qismining yuqori qismiga joylashtirib kamerani biriktiring.
"P" dastagini bo'shating va "L" plastinkasi mahkam ushlab turilganligiga va kamera bosh qismiga mahkam o'rnatilganligiga ishonch hosil qilish uchun uni yoping (5-rasm).
KAMERANI BOSHQARUVDAN OLIB TAShLASh
"L" plastinkasini olib tashlash uchun "P" dastagini strelka yo'nalishi bo'yicha to'liq burang.
BOSHQARUVNI ISHLATISH VA JOYLAShTIRISH
"A" tutqichi ham panoramalash, ham vertikal og'ish harakatlarini boshqaradi va qulflaydi.
"B" tutqichi tekislash harakatlarini boshqaradi va qulflaydi.
Bosh qismini bo'shatish va kamerani kerakli holatga aylantirish uchun boshqaruv dastagini(larini) soat miliga teskari burang. Dastak(larni) soat mili yo'nalishi bo'yicha burab, bosh qismini va kamerani holatida qulflang.
TAShISh UChUN DASTAKLARNI BUklASh
Dastaklarni tashish uchun ixcham holatiga o'tkazing:
- "B" tutqichini soat miliga teskari burab bo'shating
- "B" tutqichini 8-rasmda ko'rsatilganidek, buklangan holatiga o'tkazing
- "B" tutqichini soat mili yo'nalishi bo'yicha burab torting
TEXNIK XUSUSIYATLAR
: 9 sm 3.5"
0,57 kg 1.25 lbs
4 kg 8.8 lbs
