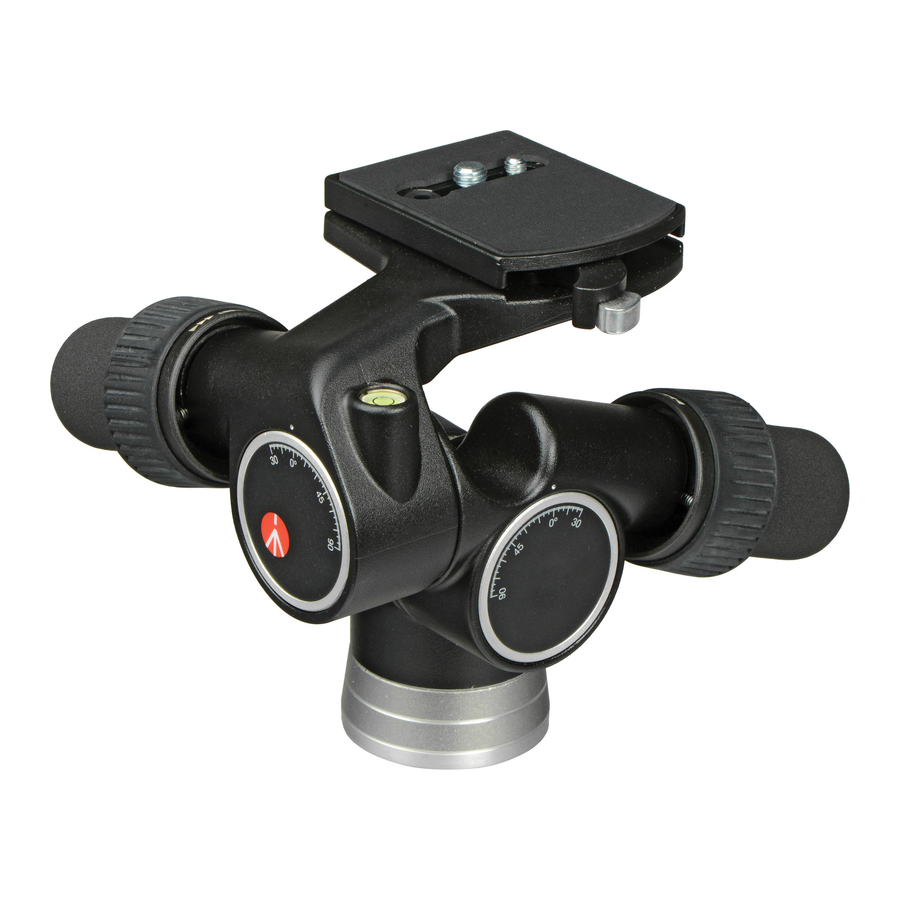

Manfrotto 405 - Kamera Aksessuari Qo'llanmasi

KIRISH

Ushbu bosh uch yo'nalishda aniq tishli harakatni ta'minlaydi va 35 mm SLR, o'rta va katta formatli kameralar uchun mo'ljallangan.

ASOSIY XUSUSIYATLARI

• Kamerani kerakli umumiy holatga tezda o'rnatish uchun tishli harakatni vaqtincha o'chirish va so'ngra yakuniy sozlash uchun tishli harakatlarni yoqish imkoniyati
• Ikkilamchi xavfsizlikka ega tez chiqariladigan plastinka
• 1/4" va 3/8" kamera vintlari
• 3 ta suv bosimi o'lchagich

O'RNATISH

SHTATIVGA BOSHQARUVNI O'RNATISH

Boshqaruvni shtativga 3/8" ichki rezba "G" yordamida o'rnating.

Manfrotto shtativlarining yuqori plastinkasi uchta o'rnatish vintlari "V" bilan jihozlangan bo'lib, ular boshqaruvning tagiga mahkamlanib, samarali va xavfsiz qulflashni ta'minlaydi.

TEZ OZOD QILISHNI OLIB TASHLANG

PLASTINKANI BOSHQARUVDAN

"N" dastagi kamera plastinkasi "I" tasodifan chiqarilishining oldini olish uchun xavfsizlik tugmasi "O" bilan jihozlangan.

Kamera plastinkasini "I" chiqarish uchun:

• qulflash dastagini "N" strelka (2-rasm) ko'rsatgan yo'nalishda to'xtaguncha torting
• dastagini "N" yuqoridagi holatda ushlab turing va bir vaqtning o'zida "O" tugmasini bosing (3-rasm)
• bu "N" dastagining yanada aylanishiga imkon beradi va shu bilan kamera plastinkasini "I" chiqaradi

PLASTINKA KAMERA VINTI

Tez chiqariladigan plastinka "I" 1/4" "L" va 3/8" "H" kamera vintlari bilan ta'minlangan.

Ishlatilmagan vintni olib tashlash uchun:

• rezina qopqoqni "M" bir barmog'ingiz bilan ehtiyotkorlik bilan bosib chiqarib tashlang
• "L" yoki "H" vintini olib tashlang
• vintning yo'qolishining oldini olish uchun rezina qopqoqni joyiga qo'ying

Boshqaruvda ishlatilmagan vintni saqlash uchun 1/4" va 3/8" teshiklar mavjud.

O'RNATISH

KAMERANI PLASTINKAGA

Kamerani plastinkaga "I" kamera vintini "H" yoki "L" kameralarning rezbali teshigiga kuch ishlatmasdan burab mahkamlang.

"H" yoki "L" vinti "R" tirqishi bo'ylab sirg'alib, kamera linzasini "I" plastinka bilan tekislashga va shu bilan eng yaxshi muvozanat holatini tanlashga imkon beradi.

Eslatma: "H" va "L" vintlarining boshida tanga bilan mahkamlash imkonini beruvchi ariq bor

Eslatma: "I" plastinkasida (1-rasm) shuningdek, 1/4" rezba biriktirmasi "S" va 3/8" rezba biriktirmasi "T" mavjud

KAMERANI BOSHQARUVGA O'RNATISH

Kamera plastinkasini "I" (5-rasm) boshqaruvning yuqori qismidagi "U" dumli tomonlariga joylashtiring va so'ngra plastinkani "I" pastga bosing, toki qulflash dastagi "N" chertib yopilguncha.

Plastinka "I" (6-rasm) dastagini "N" chap tomonga to'liq surish va kameraning mahkam o'rnatilganligini tekshirish orqali to'liq qulflanganligiga ishonch hosil qiling

KAMERANI BOSHQARUVDAN OLIB TASHLASH

Kamerani boshqaruvdan olib tashlash kerak bo'lganda, qulflash dastagini "N" va xavfsizlik dastagini "O" boshqa qo'l bilan ishlatayotganda, kamerani bir qo'lingizda mahkam ushlab turing.

FOYDALANISH

ANIQ SOZLASH

Quyidagi boshqaruv tugmalaridan foydalaning (1-rasm)

"A" = Panoramalash

"B" = Og'ish

"C" = Tekislash

Aniq sozlash boshqaruv tugmalarini aylantirish orqali amalga oshiriladi (8, 9 va 10-rasmlar)

Tishli mexanizmning dizayni kamerani kerakli burchaklarga erishilgandan so'ng qulflash zaruratisiz holatga o'rnatish imkonini beradi.

TEZ SOZLASH

Quyidagi boshqaruv halqalaridan foydalaning (1-rasm)

"D" = Panoramalash

"E" = Og'ish

"F" = Tekislash

Tez sozlashni boshqaruv g'ildiragini ("D", "E", "F") strelkalar bo'ylab 90° aylantirish orqali amalga oshirish mumkin (11-rasm).

Boshqaruv g'ildiragini ochiq holda ushlab turganda, kamerani boshqa qo'l bilan kerakli holatga tezda joylashtirish mumkin. Boshqaruv halqasini qo'yib yuborib, boshqaruvni holatida qulflang. Boshqaruv 3 ta suv bosimi o'lchagich bilan ta'minlangan: "P" panoramalash uchun (8-rasm), "X" vertikal portret formati uchun (9-rasm) va "Z" gorizontal holat uchun (10-rasm).
