Manfrotto 405 - Manual del accesorio de la cámara

INTRODUCCIÓN

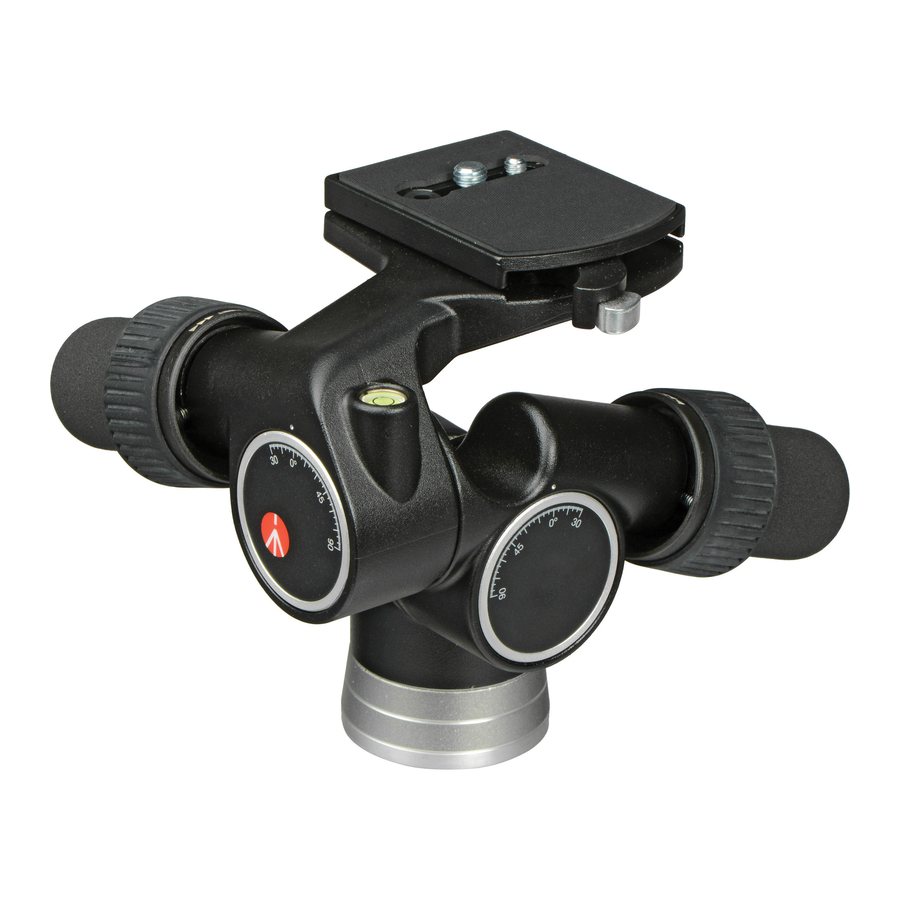

El cabezal ofrece un movimiento de engranaje preciso en tres direcciones y está diseñado para cámaras réflex de 35 mm, de formato medio y grande.

CARACTERÍSTICAS PRINCIPALES

• Capacidad para desconectar temporalmente el movimiento del engranaje para colocar rápidamente la cámara en la posición general requerida y luego activar los movimientos del engranaje para el ajuste final.
• Placa de liberación rápida con seguridad secundaria
• Tornillos de cámara de 1/4" y 3/8"
• 3 niveles de burbuja

CONFIGURACIÓN

MONTAJE DEL CABEZAL EN EL TRÍPODE

Monte el cabezal en el trípode utilizando la rosca hembra de 3/8" "G".

La placa superior de los trípodes Manfrotto está equipada con tres tornillos de fijación "V" que se sujetan contra la base del cabezal para garantizar un bloqueo eficaz y seguro.

RETIRAR LA LIBERACIÓN RÁPIDA

PLACA DEL CABEZAL

La palanca "N" está equipada con un botón de seguridad "O" para evitar que la placa de la cámara "I" se suelte accidentalmente.

Para liberar la placa de la cámara "I":

• tire de la palanca de bloqueo "N" en la dirección indicada por la flecha (fig. 2) hasta que no pueda avanzar más
• mantenga la palanca "N" en la posición anterior y, al mismo tiempo, presione el botón "O" (fig. 3)
• esto permite que la palanca "N" gire más, liberando así la placa de la cámara "I"

TORNILLO DE LA PLACA DE LA CÁMARA

La placa de liberación rápida "I" se suministra con tornillos de cámara de 1/4" "L" y 3/8" "H".

Para quitar el tornillo no utilizado:

• retire la tapa de goma "M" presionándola cuidadosamente con un dedo
• retire el tornillo "L" o "H"
• vuelva a colocar la tapa de goma para evitar que se pierda el tornillo

El cabezal tiene orificios de 1/4" y 3/8" para guardar el tornillo no utilizado.

MONTAJE

CÁMARA EN LA PLACA

Fije la cámara a la placa "I" atornillando el tornillo de la cámara "H" o "L" en el orificio roscado de la cámara SIN APLICAR FUERZA.

El tornillo "H" o "L" se desliza a lo largo de la ranura "R" permitiéndole alinear el objetivo de la cámara con la placa "I" y, por lo tanto, elegir la mejor posición de equilibrio.

Nota: Los tornillos "H" y "L" tienen una ranura en la cabeza para permitir apretarlos con una moneda.

Nota: La placa "I" (fig. 1) también tiene un accesorio de rosca de 1/4" "S" y un accesorio de rosca de 3/8" "T".

MONTAJE DE LA CÁMARA EN EL CABEZAL

Inserte la placa de la cámara "I" (fig. 5) en los lados de cola de milano "U" en la parte superior del cabezal y luego presione la placa "I" hacia abajo hasta que la palanca de bloqueo "N" haga clic y se cierre.

Asegúrese de que la placa "I" (fig. 6) esté completamente bloqueada empujando la palanca "N" completamente hacia el lado izquierdo y verificando que la cámara esté bien ajustada.

RETIRE LA CÁMARA DEL CABEZAL

Siempre que sea necesario retirar la cámara del cabezal, sujete la cámara de forma segura con una mano mientras acciona la palanca de bloqueo "N" y la palanca de seguridad "O" con la otra.

USO

AJUSTE FINO

Utilice los siguientes mandos de control (fig. 1)

"A" = Panorámica

"B" = Inclinación

"C" = Nivelación

El ajuste fino se realiza simplemente girando los mandos de control (fig. 8, 9 y 10)

El diseño del mecanismo de engranajes permite colocar la cámara en posición sin necesidad de bloquearla una vez alcanzados los ángulos requeridos.

AJUSTE RÁPIDO

Utilice los siguientes anillos de control (fig. 1)

"D" = Panorámica

"E" = Inclinación

"F" = Nivelación

El ajuste rápido se puede realizar utilizando una mano para girar la rueda de control ("D", "E", "F") 90° siguiendo las flechas (fig. 11).

Mientras mantiene la rueda de control abierta, la cámara se puede desplegar rápidamente con la otra mano hasta la posición deseada. Suelte el anillo de control para bloquear el cabezal en su posición. El cabezal se suministra con 3 niveles de burbuja: "P" para panorámica (fig. 8), "X" para formato vertical de retrato (fig. 9) y "Z" para posición horizontal (fig. 10).
