Manfrotto 521PFi - Manual del control remoto de enfoque
CONTENIDO DEL PAQUETE
Verifique que haya recibido los siguientes artículos:
- Este manual
- Control remoto básico de videocámara

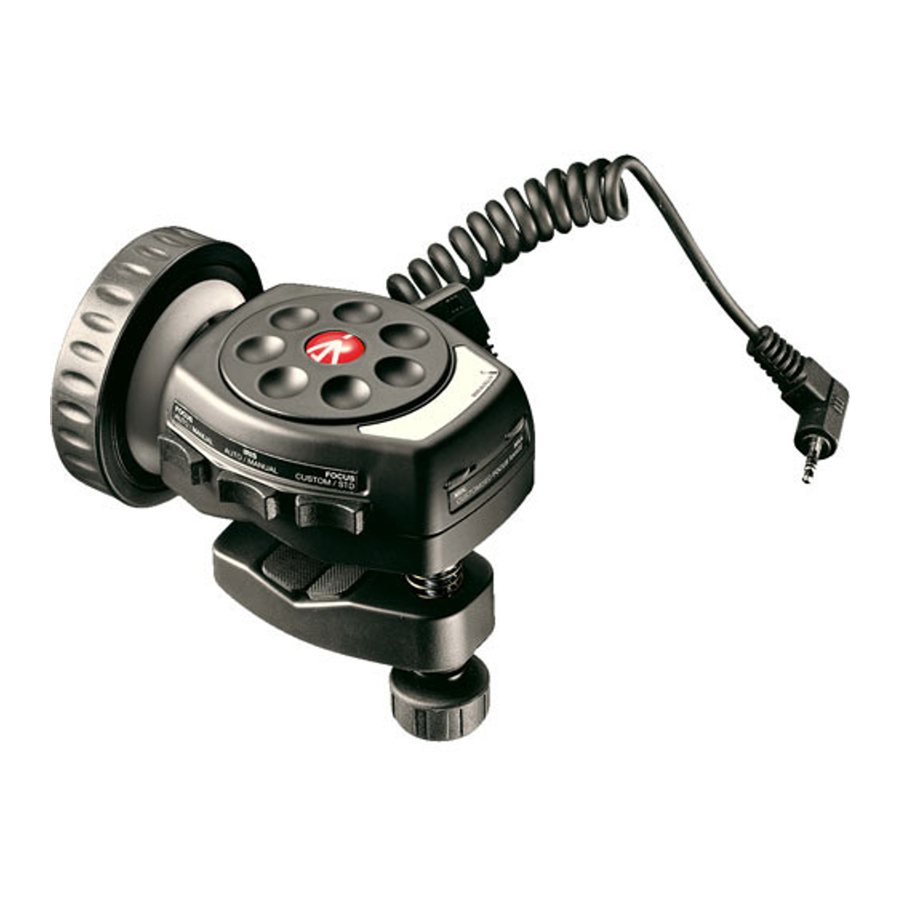

DESCRIPCIÓN GENERAL DEL DISPOSITIVO
El controlador de enfoque/iris está diseñado para controlar el funcionamiento de las cámaras Panasonic DVX-100B y HVX-200.
- Perilla de iris manual
- Interruptor de dirección de enfoque
- Conector Ø de 3,5 mm
- Interruptor de dirección del iris
- Signo de memoria de posición
- Perilla de límite de enfoque lejano
- Perilla de límite de enfoque cercano
- Interruptor de enfoque personalizado/estándar
- Interruptor de iris A/M
- Interruptor de enfoque A/M
- Signo de memoria de posición
- Rueda de enfoque
Características
Control de enfoque variable continuo
- Control de iris variable continuo
- Rango de enfoque personalizado: perilla de límite lejano (MÁX.)
- Rango de enfoque personalizado: perilla de límite cercano (MÍN.)
- Enfoque personalizado/estándar
- Interruptor de dirección de enfoque
- Interruptor de dirección del iris
- Enfoque automático/manual
- Iris automático/manual
- Rango de abrazadera: tubo cuadrado o rectangular de superficies planas: altura de 5 mm a 30 mm
- Rango de abrazadera: tubo/tubería/barra redonda: 35 mm de diámetro
GUÍA DE INICIO RÁPIDO
Conexión con soporte (cuadrado, rectangular, tubo/tubería/barra redonda)
Rango de abrazadera: tubo cuadrado o rectangular de superficies planas: altura de 5 mm a 30 mm
Rango de abrazadera: tubo/tubería/barra redonda: 35 mm de diámetro
CONEXIÓN CON LA CÁMARA
- Apague la cámara
- Asegúrese de conectar el controlador solo a la cámara Panasonic DVX-100B o HVX-200
- Conecte el cable del controlador al conector de enfoque/iris: conector de 4 polos de 3,5 mm
- Encienda la cámara: ahora puede comenzar a usar el controlador
FUNCIONAMIENTO
Trabajo con el modo de enfoque sin límites
Mueva el "Focus custom/std" (enfoque personalizado/estándar) a la posición STD (estándar) a la izquierda.
Gire la rueda de enfoque en el sentido de las agujas del reloj (o en sentido contrario, según el interruptor de dirección de enfoque) para cambiar el enfoque en la cámara de cerca a lejos. El enfoque cambiará dentro del rango completo disponible en la cámara.
Nota: El valor de enfoque mínimo puede estar limitado por los objetivos zoom.
El valor "0" (cero) solo se puede obtener cuando el zoom de la cámara no es el máximo ancho.
Trabajo con el modo de enfoque con límites
Mueva el "Focus custom/std" (enfoque personalizado/estándar) a la posición CUSTOM (personalizado) a la derecha.
Configure los límites de enfoque cercano y lejano:
- Mueva la rueda de enfoque a la posición de enfoque cercano mínimo
- Con la perilla de límite de enfoque cercano, configure el enfoque en la cámara para el objeto cercano
- Mueva la rueda de enfoque a la posición de enfoque lejano máximo
- Con la perilla de límite de enfoque lejano, configure el enfoque en la cámara para el objeto lejano
Gire la rueda de enfoque en el sentido de las agujas del reloj (o en sentido contrario, según el interruptor de dirección de enfoque) para cambiar el enfoque en la cámara de cerca a lejos. El enfoque cambiará dentro de los límites de configuración.
Nota: En el modo con límites de enfoque, es posible que no siempre pueda (depende del tipo de cámara) enfocar a través de todo el rango de enfoque disponible en la cámara. Si los objetos de enfoque lejano/cercano están más allá de esos límites, use el modo de enfoque sin límites.
Personalización de la dirección de enfoque
Para cambiar la dirección del enfoque, mueva el interruptor de dirección del enfoque, que se encuentra en la parte superior izquierda del cuerpo del controlador, a la posición opuesta.
Modo de iris variable
Gire la perilla de iris manual en el sentido de las agujas del reloj (o en sentido contrario, según el interruptor de dirección del iris) para cambiar el iris de abierto a cerrado.
Personalización de la dirección del iris
Para cambiar la dirección del iris, mueva el interruptor de dirección del iris, que se encuentra en la parte superior derecha del cuerpo del controlador, a la posición opuesta.
Modo de enfoque personalizado/estándar
Para cambiar el modo de enfoque de estándar (std) a personalizado, mueva el interruptor personalizado/estándar a la izquierda.
Para cambiar el modo de enfoque de personalizado a estándar, mueva el interruptor personalizado/estándar a la derecha.
Modo de iris automático/manual
Para cambiar el modo de iris de manual a automático, mueva el interruptor de iris A/M a la izquierda.
Para cambiar el modo de iris de automático a manual, mueva el interruptor de iris A/M a la derecha.
PRECAUCIONES
Resistencia al agua
Prestamos mucha atención a que el controlador sea lo más resistente al agua posible, manteniendo al mismo tiempo su precio razonable.
Sin embargo, no podemos garantizar una resistencia al agua del 100% en todas las circunstancias y debe evitar usar el controlador en condiciones ambientales adversas como lluvia y un nivel de humedad superior al 95%.
Alta temperatura
Evite las temperaturas que superen los +70 °C; especialmente, no deje el controlador expuesto al contacto directo con la luz solar intensa, por ejemplo, en el automóvil estacionado en un lugar soleado.
ESPECIFICACIONES DE FUNCIONAMIENTO
Rango de temperatura de funcionamiento: -10 °C - +60 °C
Rango de temperatura de almacenamiento: -30 °C - +80 °C
Humedad relativa (sin condensación) máx. 95%
DESCARGO DE RESPONSABILIDAD
La información contenida en este documento está sujeta a cambios sin previo aviso.
Manfrotto no ofrece ninguna garantía y no será responsable de ningún error en la información contenida en este documento.
