Manfrotto 521PFi - Panduan Kontrol Jarak Jauh Fokus

ISI PAKET

Pastikan Anda menerima item berikut:

• Panduan ini
• Kontrol Jarak Jauh Videokamera Dasar

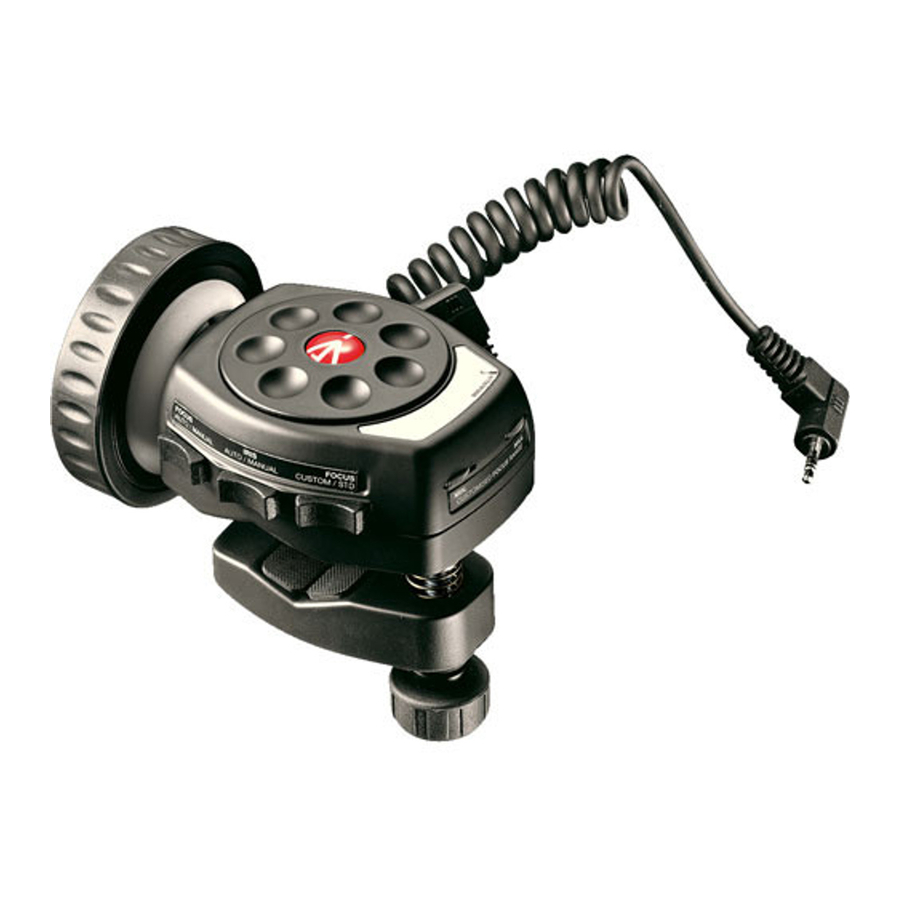

GAMBARAN PERANGKAT

Pengontrol Fokus/Iris dirancang untuk mengontrol pengoperasian kamera Panasonic DVX-100B dan HVX-200.

1. Kenop Iris Manual
2. Sakelar arah fokus
3. Jack Ø 3.5mm
4. Sakelar arah Iris
5. Tanda memori posisi
6. Kenop batas jauh fokus
7. Kenop batas dekat fokus
8. Sakelar fokus custom/std
9. Sakelar Iris A/M
10. Sakelar Fokus A/M
11. Tanda memori posisi
12. Roda fokus

Fitur

Kontrol Fokus stepless variabel

• Kontrol Iris stepless variabel
• Rentang Fokus yang disesuaikan: kenop batas jauh (MAX)
• Rentang Fokus yang disesuaikan: kenop batas dekat (MIN)
• Fokus custom/std
• Sakelar arah fokus
• Sakelar arah Iris
• Fokus otomatis/manual
• Iris otomatis/manual
• Rentang penjepit: tabung persegi atau persegi panjang dari permukaan datar: tinggi 5mm-30mm
• Rentang penjepit: tabung/pipa/batang bundar: diameter 35mm

PANDUAN MEMULAI CEPAT

Menghubungkan dengan penyangga (persegi, persegi panjang, tabung/pipa/batang bundar)

Rentang penjepit: tabung persegi atau persegi panjang dari permukaan datar: tinggi 5mm-30mm
Rentang penjepit: tabung/pipa/batang bundar: diameter 35mm

MENGHUBUNGKAN DENGAN KAMERA

1. Matikan kamera
2. Pastikan untuk menghubungkan pengontrol hanya ke kamera Panasonic DVX-100B atau HVX-200
3. Hubungkan kabel pengontrol ke konektor Fokus/Iris - jack 4 kutub 3.5mm
4. Nyalakan kamera – sekarang Anda dapat mulai menggunakan pengontrol

OPERASI

Bekerja dengan mode fokus tanpa batas

Pindahkan "Focus custom/std" ke posisi STD-kiri.

Putar roda fokus searah jarum jam (atau berlawanan arah jarum jam, tergantung pada sakelar arah fokus) untuk mengubah fokus pada kamera dari dekat ke jauh. Fokus akan berubah dalam rentang penuh yang tersedia pada kamera.

Catatan: nilai fokus minimal, mungkin dibatasi oleh lensa zoom.
Nilai "0" (nol) hanya dapat diperoleh jika zoom kamera tidak maksimal lebar.

Bekerja dengan mode fokus dengan batas

Pindahkan "Focus custom/std" ke posisi CUSTOM-kanan.

Siapkan batas dekat dan jauh fokus:

• Pindahkan roda fokus ke posisi dekat fokus minimal
• Menggunakan kenop batas dekat fokus, atur fokus pada kamera untuk objek dekat
• Pindahkan roda fokus ke posisi jauh fokus maksimal
• Menggunakan kenop batas jauh fokus, atur fokus pada kamera untuk objek jauh

Putar roda fokus searah jarum jam (atau berlawanan arah jarum jam, tergantung pada sakelar arah fokus) untuk mengubah fokus pada kamera dari dekat ke jauh. Fokus akan berubah dalam batas pengaturan.

Catatan: Dalam mode dengan batas fokus, Anda mungkin tidak selalu dapat (tergantung pada jenis kamera) untuk fokus melalui seluruh rentang fokus yang tersedia pada kamera. Jika memfokuskan objek jauh/dekat berada di luar batas tersebut, gunakan mode fokus tanpa batas.

Menyesuaikan arah Fokus

Untuk mengubah arah Fokus, pindahkan sakelar arah Fokus, yang terletak di sisi kiri atas badan pengontrol, ke posisi berlawanan.

Mode Iris Variabel

Putar kenop Iris manual searah jarum jam (atau berlawanan arah jarum jam, tergantung pada sakelar arah iris) untuk mengubah iris dari terbuka ke tertutup.

Menyesuaikan arah Iris

Untuk mengubah arah Iris, pindahkan sakelar arah Iris, yang terletak di sisi kanan atas badan pengontrol, ke posisi berlawanan.

Mode Fokus custom/std

Untuk mengubah mode fokus dari standar (std) ke custom, pindahkan sakelar custom/std ke kiri.

Untuk mengubah mode fokus dari custom ke std, pindahkan sakelar custom/std ke kanan.

Mode Iris otomatis/Manual

Untuk mengubah mode iris dari manual ke otomatis, pindahkan sakelar iris A/M ke kiri.
Untuk mengubah mode iris dari otomatis ke manual, pindahkan sakelar iris A/M ke kanan.

PERHATIAN

Ketahanan Air

Kami memberikan banyak perhatian untuk membuat pengontrol menjadi setahan air mungkin, sambil mempertahankan harganya yang wajar.
Namun, kami tidak dapat menjamin 100% ketahanan air dalam semua keadaan dan Anda harus menghindari penggunaan pengontrol dalam kondisi lingkungan yang berat seperti hujan dan tingkat kelembapan di atas 95%.

Suhu tinggi

Hindari suhu yang melebihi +70°C – terutama jangan biarkan pengontrol terpapar kontak langsung dengan sinar matahari yang terik, misalnya di dalam mobil yang diparkir di tempat yang cerah.

SPESIFIKASI OPERASI

Rentang suhu operasi -10°C - +60°C
Rentang suhu penyimpanan -30°C - +80°C
Kelembapan relatif (tanpa kondensasi) maks. 95%

PENOLAKAN

Informasi yang terkandung dalam dokumen ini dapat berubah tanpa pemberitahuan.
Manfrotto tidak memberikan jaminan dan tidak bertanggung jawab atas kesalahan apa pun pada informasi yang terkandung dalam dokumen ini.
