Manfrotto 521PFi - Manuali i Kontrollit të Fokusit në Largësi

PËRMBAJTJA E PAKETIMIT

Verifikoni që keni marrë artikujt e mëposhtëm:

• Ky manual
• Kontroll Bazë në Largësi për Videokamera

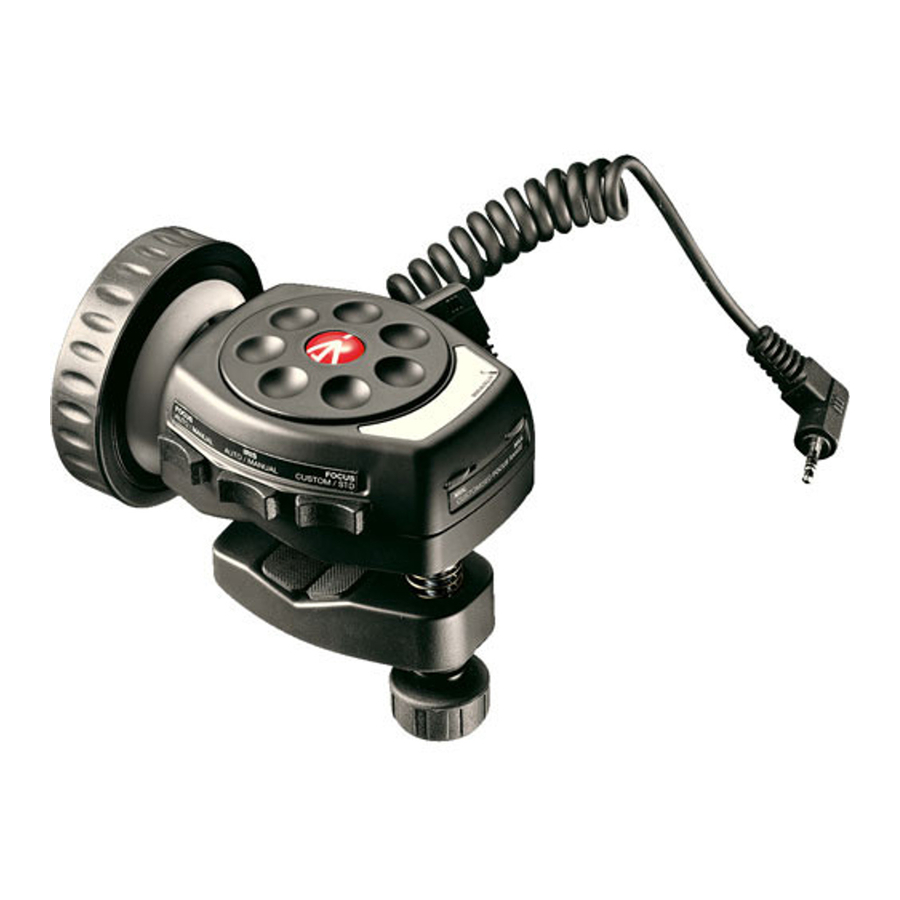

PASQYRË E PAJISJES

Kontrolluesi i Fokusit/Irisit është dizajnuar për të kontrolluar funksionimin e kamerave Panasonic DVX-100B dhe HVX-200.

1. Çelës Manual i Irisit
2. Çelës i drejtimit të fokusit
3. Fole Ø 3.5mm
4. Çelës i drejtimit të Irisit
5. Shenja e memorjes së pozicionit
6. Çelës kufizues i fokusit të largët
7. Çelës kufizues i fokusit të afërt
8. Çelës i personalizuar/std i fokusit
9. Çelës A/M i Irisit
10. Çelës A/M i Fokusit
11. Shenja e memorjes së pozicionit
12. Rrota e fokusit

Veçoritë

Kontroll i ndryshueshëm pa shkallë i Fokusit

• Kontroll i ndryshueshëm pa shkallë i Irisit
• Gama e personalizuar e Fokusit: çelës kufizues i largët (MAX)
• Gama e personalizuar e Fokusit: çelës kufizues i afërt (MIN)
• Fokus i personalizuar/std
• Çelës i drejtimit të fokusit
• Çelës i drejtimit të Irisit
• Fokus automatik/manual
• Iris automatik/manual
• Gama e kapëses: tub katror ose drejtkëndor i sipërfaqeve të sheshta: lartësi 5mm-30mm
• Gama e kapëses: tub/gjylym/shufër i rrumbullakët: diametër 35mm

UDHËZUES I SHPEJTË PËR FILLIM

Lidhja me mbështetësen (katrore, drejtkëndore, tub/gjylym/shufër i rrumbullakët)

Gama e kapëses: tub katror ose drejtkëndor i sipërfaqeve të sheshta: lartësi 5mm-30mm
Gama e kapëses: tub/gjylym/shufër i rrumbullakët: diametër 35mm

LIDHJA ME KAMERËN

1. Fikeni kamerën
2. Sigurohuni që ta lidhni kontrolluesin vetëm me kamerën Panasonic DVX-100B ose HVX-200
3. Lidheni kabllon e kontrolluesit me lidhësin e Fokusit/Irisit - fole me 4 pole 3.5mm
4. Ndizeni kamerën – tani mund të filloni të përdorni kontrolluesin

FUNKSIONIMI

Punimi me modalitetin e fokusit pa kufij

Zhvendoseni "Focus custom/std" në pozicionin STD - majtas.

Rrotullojeni rrotën e fokusit në drejtim të akrepave të orës (ose në drejtim të kundërt, në varësi të çelësit të drejtimit të fokusit) për të ndryshuar fokusin në kamerë nga afër në larg. Fokusi do të ndryshojë brenda gamës së plotë të disponueshme në kamerë.

Shënim: vlera minimale e fokusit mund të kufizohet nga lentet e zmadhimit.
Vlera "0" mund të merret vetëm kur zmadhimi i kamerës nuk është maksimalisht i gjerë.

Punimi me modalitetin e fokusit me kufij

Zhvendoseni "Focus custom/std" në pozicionin CUSTOM - djathtas.

Vendosni kufijtë e fokusit të afërt dhe të largët:

• Zhvendoseni rrotën e fokusit në pozicionin minimal të fokusit të afërt
• Duke përdorur çelësin kufizues të fokusit të afërt, vendosni fokusin në kamerë për objektin e afërt
• Zhvendoseni rrotën e fokusit në pozicionin maksimal të fokusit të largët
• Duke përdorur çelësin kufizues të fokusit të largët, vendosni fokusin në kamerë për objektin e largët

Rrotullojeni rrotën e fokusit në drejtim të akrepave të orës (ose në drejtim të kundërt, në varësi të çelësit të drejtimit të fokusit) për të ndryshuar fokusin në kamerë nga afër në larg. Fokusi do të ndryshojë brenda kufijve të vendosur.

Shënim: Në modalitetin me kufij të fokusit, mund të mos jeni gjithmonë në gjendje (varet nga lloji i kamerës) të fokusoni në të gjithë gamën e fokusimit të disponueshme në kamerë. Nëse fokusimi i objekteve të largëta/afërta është përtej atyre kufijve, përdorni modalitetin e fokusit pa kufij.

Personalizimi i drejtimit të Fokusit

Për të ndryshuar drejtimin e Fokusit, zhvendoseni çelësin e drejtimit të Fokusit, që gjendet në anën e sipërme të majtë të trupit të kontrolluesit, në pozicionin e kundërt.

Modaliteti i ndryshueshëm i Irisit

Rrotullojeni çelësin manual të Irisit në drejtim të akrepave të orës (ose në drejtim të kundërt, në varësi të çelësit të drejtimit të irisit) për të ndryshuar irisin nga i hapur në i mbyllur.

Personalizimi i drejtimit të Irisit

Për të ndryshuar drejtimin e Irisit, zhvendoseni çelësin e drejtimit të Irisit, që gjendet në anën e sipërme të djathtë të trupit të kontrolluesit, në pozicionin e kundërt.

Modaliteti i personalizuar/std i Fokusit

Për të ndryshuar modalitetin e fokusit nga standard (std) në të personalizuar, zhvendoseni çelësin e personalizuar/std majtas.

Për të ndryshuar modalitetin e fokusit nga i personalizuar në std, zhvendoseni çelësin e personalizuar/std djathtas.

Modaliteti automatik/manual i Irisit

Për të ndryshuar modalitetin e irisit nga manual në automatik, zhvendoseni çelësin A/M të irisit majtas.
Për të ndryshuar modalitetin e irisit nga automatik në manual, zhvendoseni çelësin A/M të irisit djathtas.

MASAT PARAPRAKE

Rezistenca ndaj ujit

Ne kemi kushtuar shumë vëmendje që kontrolluesi të jetë sa më rezistent ndaj ujit, duke ruajtur njëkohësisht çmimin e arsyeshëm.
Megjithatë, nuk mund të garantojmë 100% rezistencë ndaj ujit në të gjitha rrethanat dhe duhet të shmangni përdorimin e kontrolluesit në kushte të rënda mjedisore si shiu dhe niveli i lagështisë mbi 95%.

Temperatura e lartë

Shmangni temperaturat që tejkalojnë +70°C – veçanërisht mos e lini kontrolluesin të ekspozuar për kontakt të drejtpërdrejtë me rrezet e forta të diellit, p.sh. në makinë të parkuar në një vend me diell.

SPECIFIKIMET E FUNKSIONIMIT

Gama e temperaturës së funksionimit -10°C - +60°C
Gama e temperaturës së ruajtjes -30°C - +80°C
Lagështia relative (jo kondensuese) maks. 95%

MOOHIM

Informacioni i përfshirë në këtë dokument i nënshtrohet ndryshimeve pa paralajmërim.
Manfrotto nuk jep asnjë garanci dhe nuk do të jetë përgjegjës për ndonjë gabim në informacionin e përfshirë në këtë dokument.
