Manfrotto 521PFi - Manual de Utilizare a Telecomenzii pentru Focalizare

CONȚINUTUL PACHETULUI

Verificați dacă ați primit următoarele elemente:

• Acest manual
• Telecomanda de Bază pentru Videocameră

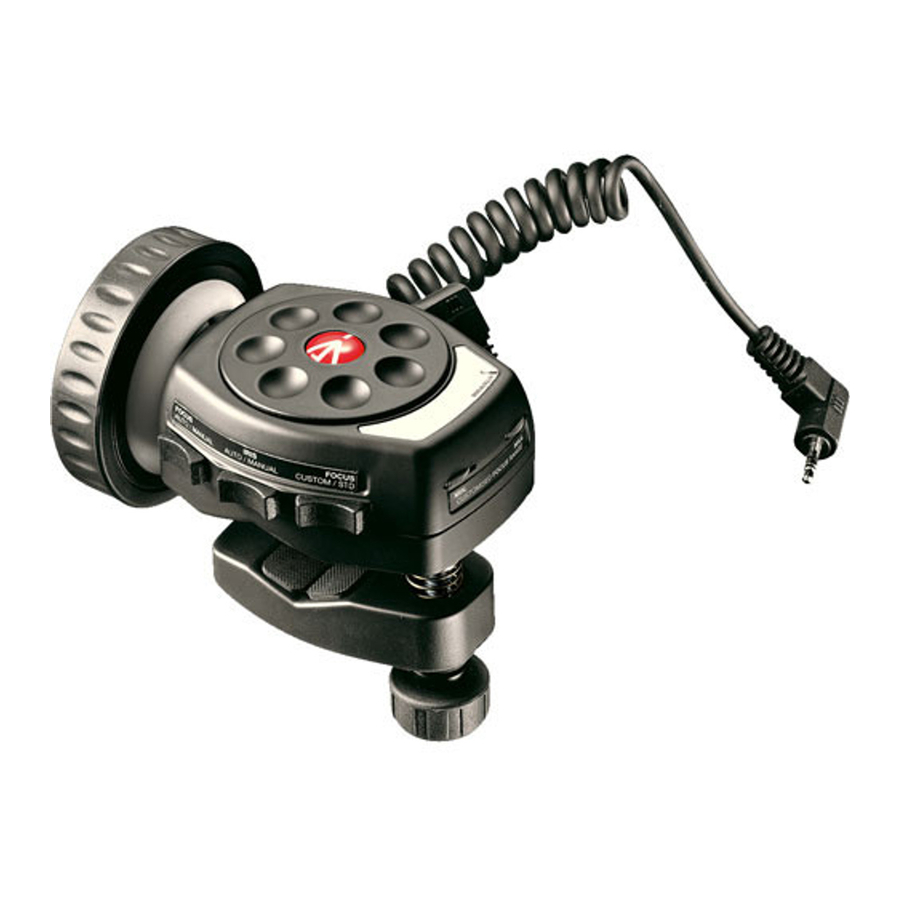

PREZENTAREA GENERALĂ A DISPOZITIVULUI

Controlerul de Focalizare/Iris este proiectat pentru a controla funcționarea camerelor Panasonic DVX-100B și HVX-200.

1. Buton manual pentru Iris
2. Comutator pentru direcția focalizării
3. Mufă Ø 3.5mm
4. Comutator pentru direcția Iris
5. Semn pentru memoria poziției
6. Buton pentru limita de focalizare la distanță
7. Buton pentru limita de focalizare apropiată
8. Comutator focalizare custom/std
9. Comutator Iris A/M
10. Comutator focalizare A/M
11. Semn pentru memoria poziției
12. Roată de focalizare

Caracteristici

Control variabil, continuu al focalizării

• Control variabil, continuu al Iris
• Interval de focalizare personalizat: buton pentru limita la distanță (MAX)
• Interval de focalizare personalizat: buton pentru limita apropiată (MIN)
• Focalizare custom/std
• Comutator pentru direcția focalizării
• Comutator pentru direcția Iris
• Focalizare auto/manual
• Iris auto/manual
• Interval de prindere: tub pătrat sau rectangular cu suprafețe plate: înălțime de 5mm-30mm
• Interval de prindere: tub/țeavă/bară rotundă: diametru de 35mm

GHID DE PORNIRE RAPIDĂ

Conectarea cu suport (pătrat, rectangular, tub/țeavă/bară rotundă)

Interval de prindere: tub pătrat sau rectangular cu suprafețe plate: înălțime de 5mm-30mm
Interval de prindere: tub/țeavă/bară rotundă: diametru de 35mm

CONECTAREA CU CAMERA

1. Opriți camera
2. Asigurați-vă că conectați controlerul doar la camerele Panasonic DVX-100B sau HVX-200
3. Conectați cablul controlerului la conectorul Focus/Iris - mufă de 3.5mm cu 4 poli
4. Porniți camera – acum puteți începe să utilizați controlerul

FUNCȚIONARE

Lucrul cu modul de focalizare fără limite

Mutați "Focus custom/std" în poziția STD - stânga.

Rotiți roata de focalizare în sensul acelor de ceasornic (sau în sens invers, în funcție de comutatorul de direcție a focalizării) pentru a schimba focalizarea pe cameră de la apropiat la distanță. Focalizarea se va schimba în intervalul complet disponibil pe cameră.

Notă: valoarea minimă a focalizării poate fi limitată de obiectivele cu zoom.
Valoarea "0" poate fi obținută doar atunci când zoom-ul camerei nu este maxim larg.

Lucrul cu modul de focalizare cu limite

Mutați "Focus custom/std" în poziția CUSTOM - dreapta.

Configurați limitele de focalizare apropiată și la distanță:

• Mutați roata de focalizare în poziția minimă de focalizare apropiată
• Folosind butonul de limită de focalizare apropiată, configurați focalizarea pe cameră pentru obiectul apropiat
• Mutați roata de focalizare în poziția maximă de focalizare la distanță
• Folosind butonul de limită de focalizare la distanță, configurați focalizarea pe cameră pentru obiectul aflat la distanță

Rotiți roata de focalizare în sensul acelor de ceasornic (sau în sens invers, în funcție de comutatorul de direcție a focalizării) pentru a schimba focalizarea pe cameră de la apropiat la distanță. Focalizarea se va schimba în limitele configurate.

Notă: În modul cu limite de focalizare, este posibil să nu puteți întotdeauna (depinde de tipul camerei) să focalizați prin întregul interval de focalizare disponibil pe cameră. Dacă focalizarea obiectelor aflate la distanță/apropiate este dincolo de aceste limite, utilizați modul de focalizare fără limite.

Personalizarea direcției focalizării

Pentru a schimba direcția focalizării, mutați comutatorul de direcție a focalizării, aflat în partea stângă sus a corpului controlerului, în poziția opusă.

Modul Iris Variabil

Rotiți butonul manual pentru Iris în sensul acelor de ceasornic (sau în sens invers, în funcție de comutatorul de direcție a irisului) pentru a schimba irisul de la deschis la închis.

Personalizarea direcției Iris

Pentru a schimba direcția Iris, mutați comutatorul de direcție Iris, aflat în partea dreaptă sus a corpului controlerului, în poziția opusă.

Modul focalizare custom/std

Pentru a schimba modul de focalizare de la standard (std) la custom, mutați comutatorul custom/std spre stânga.

Pentru a schimba modul de focalizare de la custom la std, mutați comutatorul custom/std spre dreapta.

Modul Iris auto/Manual

Pentru a schimba modul iris de la manual la auto, mutați comutatorul Iris A/M spre stânga.
Pentru a schimba modul iris de la auto la manual, mutați comutatorul Iris A/M spre dreapta.

PRECAUȚII

Rezistența la Apă

Am acordat multă atenție pentru a face controlerul cât mai rezistent la apă posibil, menținând în același timp un preț rezonabil.
Cu toate acestea, nu putem garanta o rezistență 100% la apă în toate circumstanțele și ar trebui să evitați utilizarea controlerului în condiții de mediu grele, cum ar fi ploaie și nivel de umiditate peste 95%.

Temperatură Înaltă

Evitați temperaturile care depășesc +70°C – în special nu lăsați controlerul expus la contact direct cu razele puternice ale soarelui, de exemplu, în mașina parcată într-un loc însorit.

SPECIFICAȚII DE FUNCȚIONARE

Interval de temperatură de funcționare -10°C - +60°C
Interval de temperatură de depozitare -30°C - +80°C
Umiditate relativă (fără condensare) max. 95%

DECLINAREA RESPONSABILITĂȚII

Informațiile conținute în acest document pot fi modificate fără notificare prealabilă.
Manfrotto nu oferă nicio garanție și nu va fi răspunzător pentru eventualele erori din informațiile conținute în acest document.
