Manfrotto 521PFi - Odak Uzaktan Kumanda Kılavuzu

PAKET İÇERİĞİ

Aşağıdaki öğeleri aldığınızı doğrulayın:

• Bu kılavuz
• Temel Video Kamera Uzaktan Kumandası

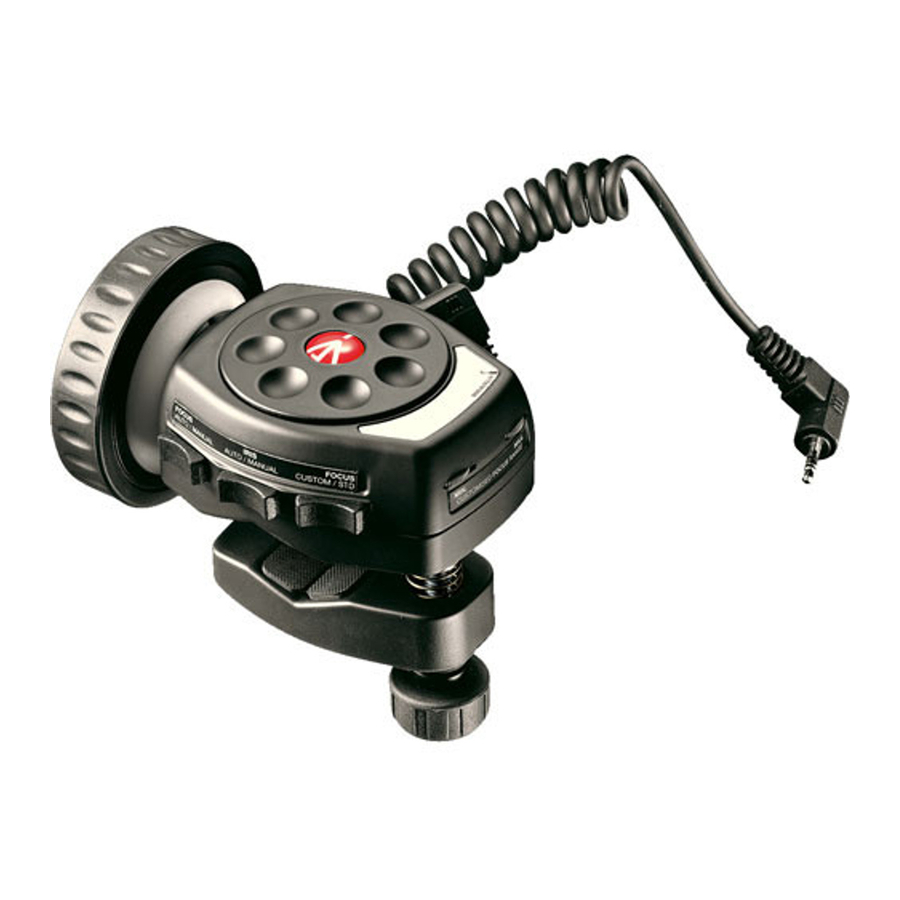

CİHAZA GENEL BAKIŞ

Odak/İris denetleyicisi, Panasonic DVX-100B ve HVX-200 kameralarının çalışmasını kontrol etmek için tasarlanmıştır.

1. Manuel İris düğmesi
2. Odak yönü anahtarı
3. Ø 3.5mm jak
4. İris yönü anahtarı
5. Konum hafıza işareti
6. Odak uzak limit düğmesi
7. Odak yakın limit düğmesi
8. Odak özel/standart anahtarı
9. İris A/M anahtarı
10. Odak A/M anahtarı
11. Konum hafıza işareti
12. Odak tekerleği

Özellikler

Değişken kademesiz Odak kontrolü

• Değişken kademesiz İris kontrolü
• Özelleştirilmiş Odak aralığı: uzak limit düğmesi (MAX)
• Özelleştirilmiş Odak aralığı: yakın limit düğmesi (MIN)
• Odak özel/standart
• Odak yönü anahtarı
• İris yönü anahtarı
• Odak otomatik/manuel
• İris otomatik/manuel
• Kelepçe aralığı: düz yüzeyli kare veya dikdörtgen tüp: 5mm-30mm yükseklik
• Kelepçe aralığı: yuvarlak tüp/boru/çubuk: 35mm çap

HIZLI BAŞLANGIÇ KILAVUZU

Desteğe Bağlanma (kare, dikdörtgen, yuvarlak tüp/boru/çubuk)

Kelepçe aralığı: düz yüzeyli kare veya dikdörtgen tüp: 5mm-30mm yükseklik
Kelepçe aralığı: yuvarlak tüp/boru/çubuk: 35mm çap

KAMERAYA BAĞLANMA

1. Kamerayı kapatın
2. Denetleyicinin yalnızca Panasonic DVX-100B veya HVX-200 kamerasına bağlandığından emin olun
3. Denetleyici kablosunu Odak/İris konektörüne bağlayın - 4 kutuplu 3.5mm jak
4. Kamerayı açın - artık denetleyiciyi kullanmaya başlayabilirsiniz

ÇALIŞMA

Limitsiz odak modu ile çalışma

"Focus custom/std" (Odak özel/standart) anahtarını STD konumuna (sola) getirin.

Odak tekerleğini saat yönünde (veya saat yönünün tersine, odak yönü anahtarına bağlı olarak) çevirerek kameradaki odağı yakından uzağa değiştirin. Odak, kamerada bulunan tam aralıkta değişecektir.

Not: minimum odak değeri, zoom lensler tarafından sınırlandırılabilir.
"0" değeri yalnızca kamera zoomu maksimum geniş olmadığında elde edilebilir.

Limitli odak modu ile çalışma

"Focus custom/std" (Odak özel/standart) anahtarını CUSTOM (ÖZEL) konumuna (sağa) getirin.

Odak yakın ve uzak limitlerini ayarlayın:

• Odak tekerleğini minimum odak yakın konumuna getirin
• Odak yakın limit düğmesini kullanarak kameradaki odağı yakındaki nesne için ayarlayın
• Odak tekerleğini maksimum odak uzak konumuna getirin
• Odak uzak limit düğmesini kullanarak kameradaki odağı uzaktaki nesne için ayarlayın

Odak tekerleğini saat yönünde (veya saat yönünün tersine, odak yönü anahtarına bağlı olarak) çevirerek kameradaki odağı yakından uzağa değiştirin. Odak, ayarlanan limitler içinde değişecektir.

Not: Odak limitli modda, kameradaki tüm mevcut odaklama aralığında odaklama yapmanız her zaman mümkün olmayabilir (kamera tipine bağlıdır). Uzak/yakın nesneleri odaklamak bu limitlerin ötesindeyse, limitsiz odak modunu kullanın.

Odak yönünü özelleştirme

Odak yönünü değiştirmek için, denetleyici gövdesinin sol üst tarafında bulunan Odak yönü anahtarını zıt konuma getirin.

Değişken İris modu

Manuel İris düğmesini saat yönünde (veya saat yönünün tersine, iris yönü anahtarına bağlı olarak) çevirerek irisi açıktan kapalıya değiştirin.

İris yönünü özelleştirme

İris yönünü değiştirmek için, denetleyici gövdesinin sağ üst tarafında bulunan İris yönü anahtarını zıt konuma getirin.

Odak özel/standart modu

Odak modunu standarttan (std) özele (custom) değiştirmek için özel/standart anahtarını sola hareket ettirin.

Odak modunu özelden (custom) standarda (std) değiştirmek için özel/standart anahtarını sağa hareket ettirin.

İris otomatik/manuel modu

İris modunu manuelden otomatiğe değiştirmek için iris A/M anahtarını sola hareket ettirin.
İris modunu otomatikden manuele değiştirmek için iris A/M anahtarını sağa hareket ettirin.

ÖNLEMLER

Su Geçirmezlik

Denetleyiciyi makul fiyatını korurken mümkün olduğunca suya dayanıklı hale getirmeye çok dikkat ettik.
Ancak her koşulda %100 su geçirmezliği garanti edemeyiz ve denetleyiciyi yağmur ve %95'in üzerinde nem seviyesi gibi ağır çevre koşullarında kullanmaktan kaçınmalısınız.

Yüksek sıcaklık

+70°C'yi aşan sıcaklıklardan kaçının; özellikle denetleyiciyi doğrudan güneş ışığına maruz bırakmayın, örneğin güneşli bir yerde park edilmiş bir arabada.

ÇALIŞMA ÖZELLİKLERİ

Çalışma sıcaklığı aralığı -10°C - +60°C
Depolama sıcaklığı aralığı -30°C - +80°C
Bağıl nem (yoğuşmasız) maks. %95

YASAL UYARI

Bu belgede yer alan bilgiler önceden haber verilmeksizin değiştirilebilir.
Manfrotto hiçbir garanti vermez ve bu belgede yer alan bilgilerdeki herhangi bir hatadan sorumlu tutulamaz.
