HYRJE

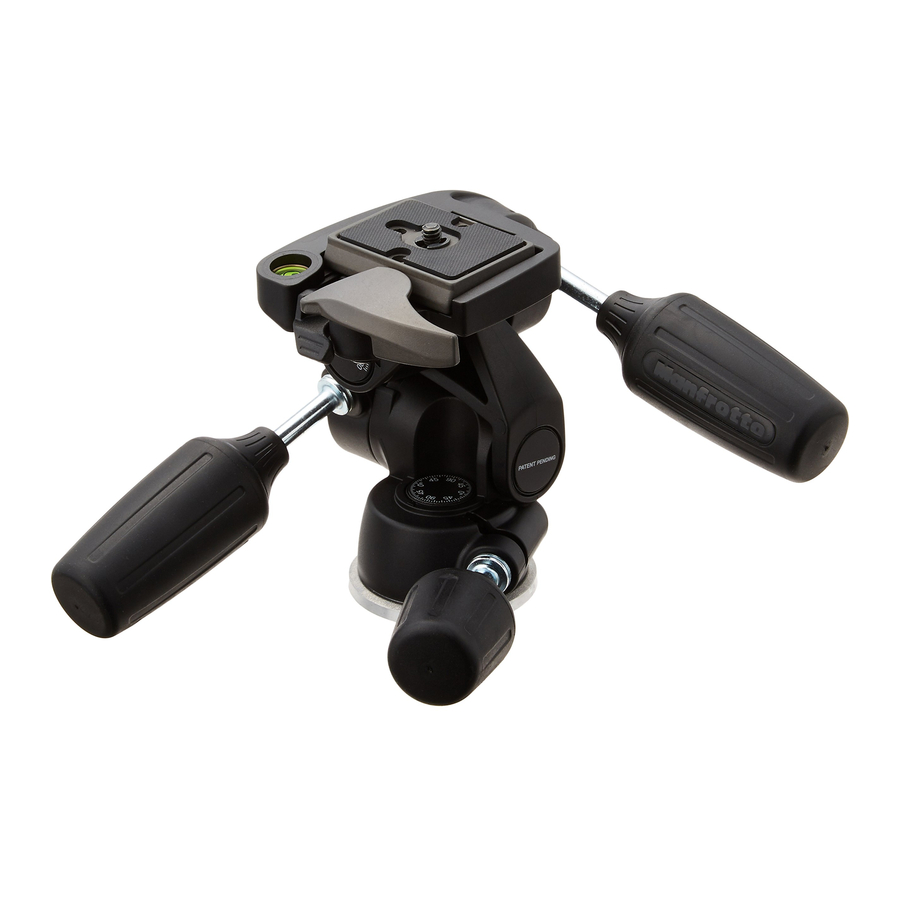

Kokë profesionale me 3 akse ideale për kamera 35mm SLR dhe formate mesatare.

TIPARET KRYESORE

• Doreza kontrolli të dizajnuara në mënyrë ergonomike
• Pllakë lëshimi të shpejtë me siguri dytësore
• Furnizohet me pajisje inovative që ndihmon në mbështetjen e peshës së kamerës në boshtin e pjerrësisë.

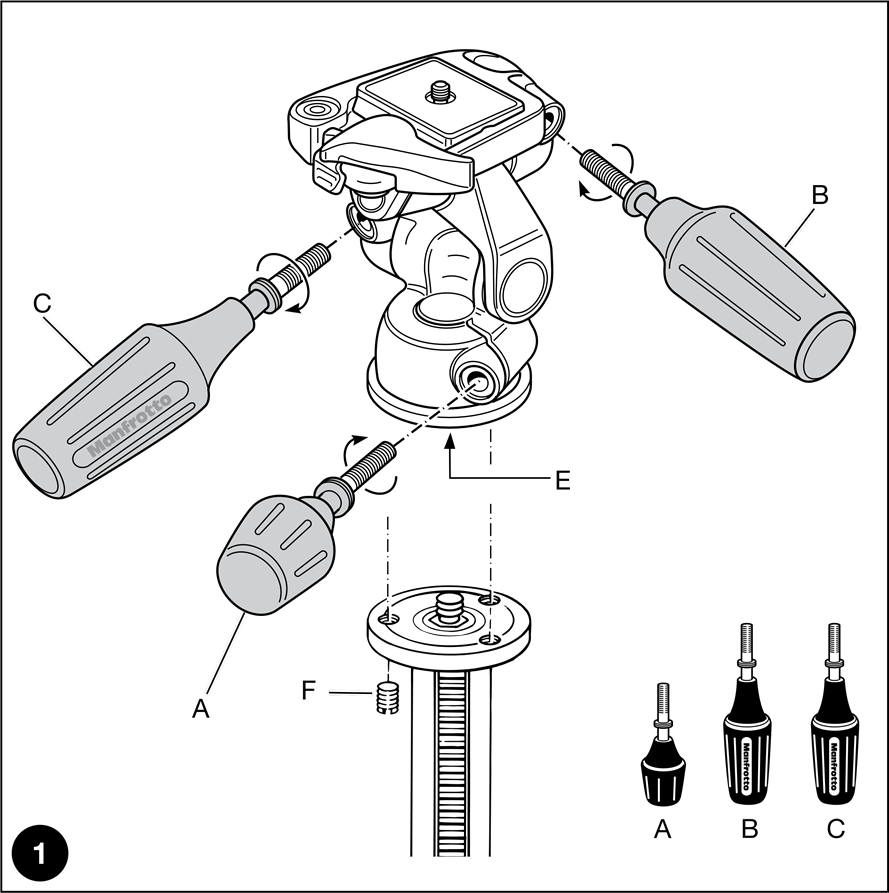

Koka furnizohet me tre dorezat e saj "A", "B" dhe "C" të çmontuara. Montoni dorezat siç tregohet në fig. 1.

KONFIGURIMI

MONTIMI I KOKËS NË TRIPOD

Montoni kokën në tripod duke përdorur fileton femërore 3/8" "E".

Pllaka e sipërme në tripodet Manfrotto është e pajisur me tre vida të vendosura "F" të cilat fiksohen kundër bazës së kokës për të siguruar kyçje efektive dhe të sigurt.

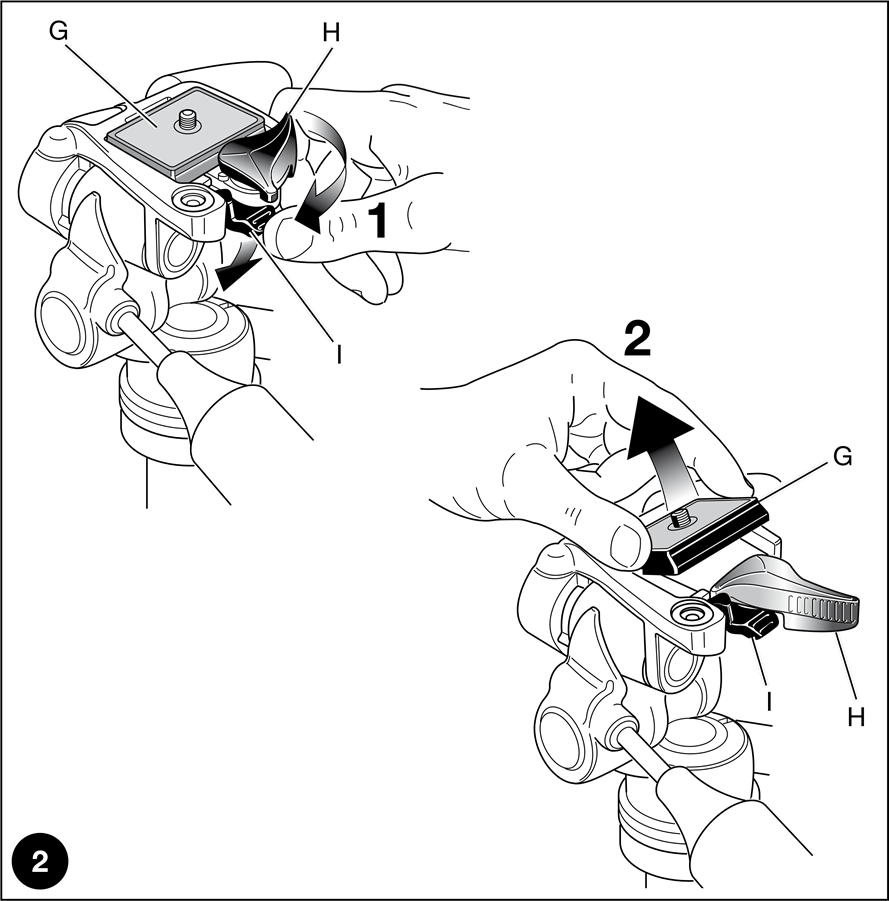

HIQNI PLLAKËN E LËSHIMIT TË SHPEJTË NGA KOKA

Për të hequr pllakën "G" është e nevojshme të hapni levën "H".

Leva "H" nuk mund të hapet ndërsa leva e sigurisë "I" është në pozicion të mbyllur. Për të hequr kapësen e sigurisë, rrotulloni levën "H" dhe shtyjeni poshtë levën e sigurisë "I" derisa leva "H" të arrijë ndalesën.

MONTIMI I KAMERËS NË PLLAKË

Fiksoni kamerën në pllakën "G" duke vidhosur vidën e kamerës "M" në vrimën me fileto të kamerës PA APLIKUAR FORCË, duke përdorur unazën "Q".

Përpara se të kyçeni plotësisht, rreshtoni kamerën me shënimin "LENS" (LENTE) në pllakën "G". Ju lutemi sigurohuni që e keni kyçur në mënyrë të sigurt kamerën në pllakën e lëshimit përpara përdorimit.

MONTIMI I KAMERËS NË KOKË

Shtyjeni unazën "Q" në mënyrë që të jetë e sheshtë kundër pllakës "G".

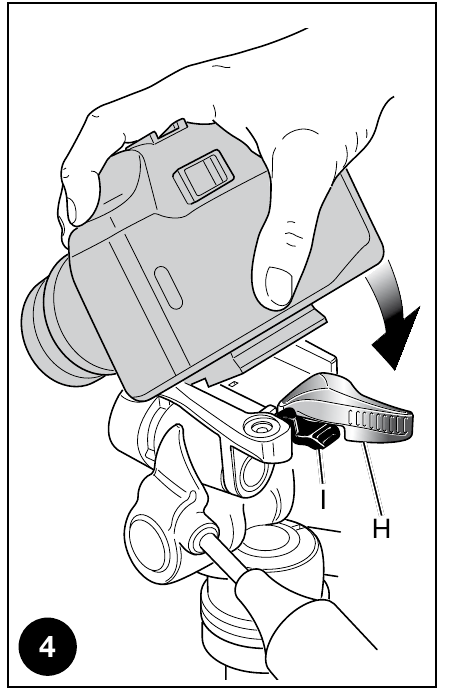

Futni pllakën e kamerës "G" (fig. 4) sipër kokës derisa leva e kyçjes "H" të klikojë dhe të mbyllet.

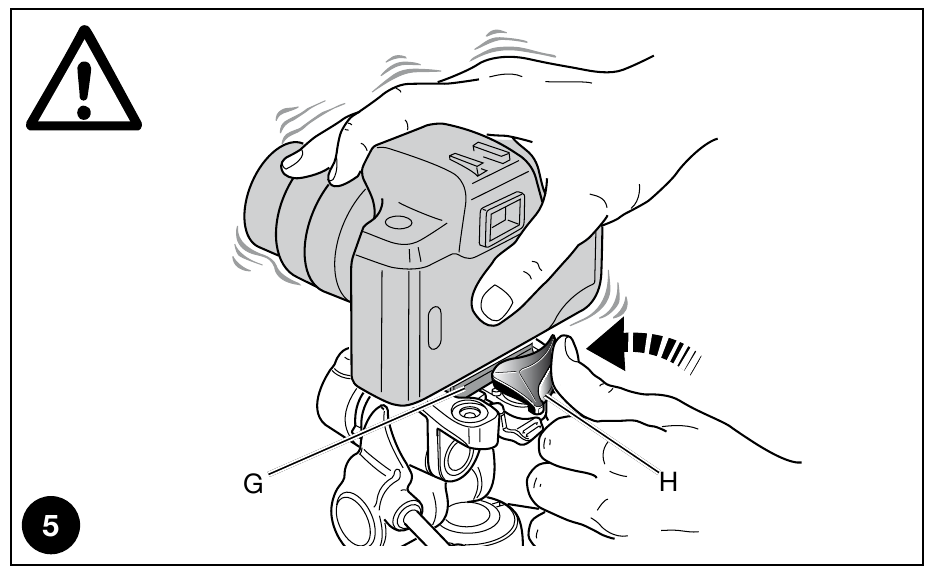

Sigurohuni që pllaka "G" (fig. 5) është kyçur plotësisht duke shtyrë levën "H" dhe duke kontrolluar që kamera të jetë montuar në mënyrë të sigurt në kokë.

HIQNI KAMERËN NGA KOKA

Sa herë që kamera duhet të hiqet nga koka, mbajeni kamerën në mënyrë të sigurt në njërën dorë ndërsa rrotulloni levën "H" dhe shtyjeni poshtë levën e sigurisë "I" derisa leva "H" të arrijë ndalesën.

PËRDORIMI

Tre dorezat e kontrollit "A", "B" dhe "C" kontrollojnë lëvizjet e pan, nga njëra anë në tjetrën, përpara dhe prapa.

Doreza "A" kontrollon lëvizjen e pan 360°

Doreza "B" kontrollon lëvizjen anësore të nivelimit midis +90° dhe -30°

Doreza "C" kontrollon lëvizjen vertikale të pjerrësisë midis +90° dhe -30°

Rrotulloni dorezat e kontrollit në drejtim të kundërt të akrepave të orës për të lejuar që koka të zhvendoset në pozicionin e kërkuar dhe më pas kyçeni në pozicion duke rrotulluar në drejtim të akrepave të orës.
