Manfrotto 804RC2 - Příručka k příslušenství fotoaparátu

ÚVOD

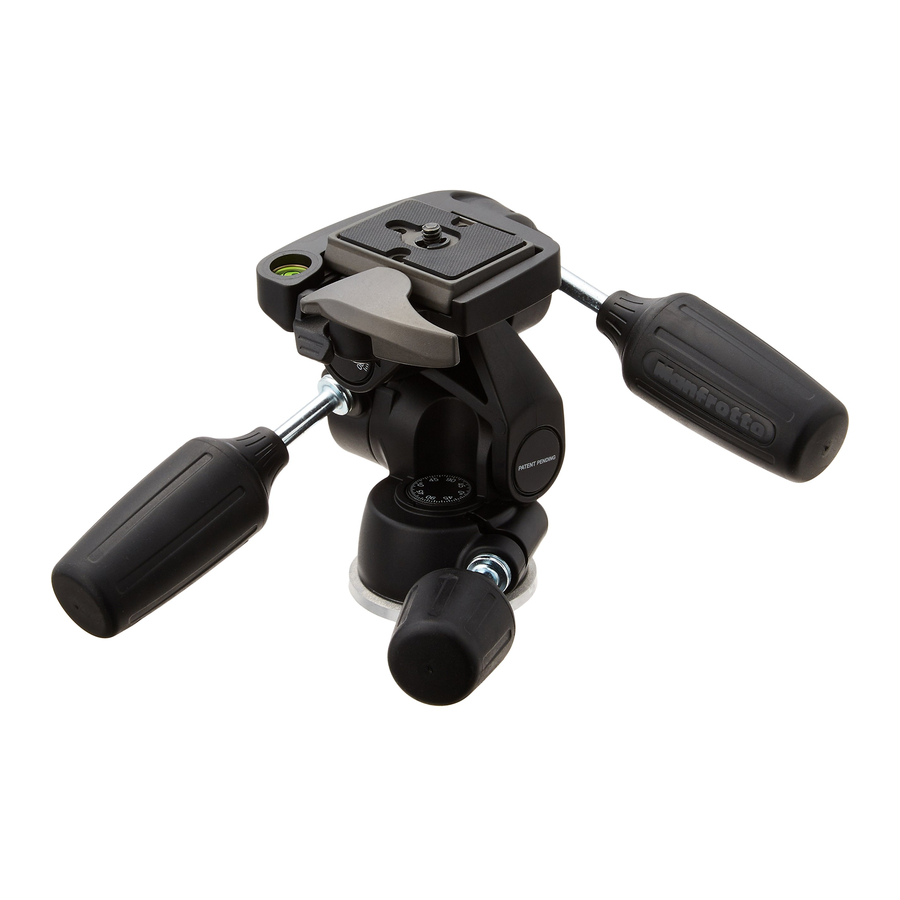

Profesionální 3osá hlava ideální pro 35mm zrcadlovky a středoformátové fotoaparáty.

KLÍČOVÉ VLASTNOSTI

• Ergonomicky navržené ovládací rukojeti
• Rychloupínací destička s dodatečným zabezpečením
• Dodáváno s inovativním zařízením, které pomáhá podpírat váhu fotoaparátu na ose náklonu.

Hlava je dodávána s demontovanými třemi rukojeťmi "A", "B" a "C". Sestavte rukojeti, jak je znázorněno na obr. 1.

NASTAVENÍ

MONTÁŽ HLAVY NA STATIV

Sestavte hlavu na stativ pomocí 3/8" vnitřního závitu "E".

Horní deska stativů Manfrotto je vybavena třemi stavěcími šrouby "F", které se upínají proti základně hlavy, aby zajistily účinné a bezpečné uzamčení.

ODSTRANĚNÍ RYCHLOUPÍNACÍ DESTIČKY Z HLAVY

Pro odstranění destičky "G" je nutné otevřít páčku "H".

Páčku "H" nelze otevřít, pokud je bezpečnostní páčka "I" v zavřené poloze. Chcete-li odstranit pojistku, otočte páčku "H" a zatlačte bezpečnostní páčku "I" dolů, dokud páčka "H" nedosáhne dorazu.

MONTÁŽ FOTOAPARÁTU NA DESTIČKU

Upevněte fotoaparát na destičku "G" zašroubováním šroubu fotoaparátu "M" do závitového otvoru fotoaparátu BEZ POUŽITÍ SÍLY pomocí kroužku "Q".

Před úplným uzamčením zarovnejte fotoaparát s označením "LENS" (objektiv) na destičce "G". Před použitím se ujistěte, že jste fotoaparát bezpečně uzamkli na rychloupínací destičku.

MONTÁŽ FOTOAPARÁTU NA HLAVU

Zatlačte kroužek "Q" tak, aby byl naplocho proti destičce "G".

Vložte destičku fotoaparátu "G" (obr. 4) na horní část hlavy, dokud páčka "H" necvakne a nezavře se.

Ujistěte se, že je destička "G" (obr. 5) plně uzamčena zatlačením páčky "H" a kontrolou, zda je fotoaparát bezpečně připevněn k hlavě.

ODSTRANĚNÍ FOTOAPARÁTU Z HLAVY

Kdykoli je třeba fotoaparát sejmout z hlavy, držte fotoaparát bezpečně v jedné ruce a současně otáčejte páčkou "H" a zatlačte bezpečnostní páčku "I" dolů, dokud páčka "H" nedosáhne dorazu.

POUŽITÍ

Tři ovládací rukojeti "A", "B" a "C" ovládají panorámování, pohyby ze strany na stranu, dopředu a dozadu.

Rukojeť "A" ovládá 360° panoramatický pohyb

Rukojeť "B" ovládá boční vyrovnávací pohyb mezi +90° a -30°

Rukojeť "C" ovládá vertikální naklápěcí pohyb mezi +90° a -30°

Otočte ovládacími rukojeťmi proti směru hodinových ručiček, abyste umožnili přesun hlavy do požadované polohy, a poté zajistěte polohu otočením ve směru hodinových ručiček.
