Manfrotto 804RC2 - Камераға арналған керек-жарақ нұсқаулығы

КІРІСПЕ

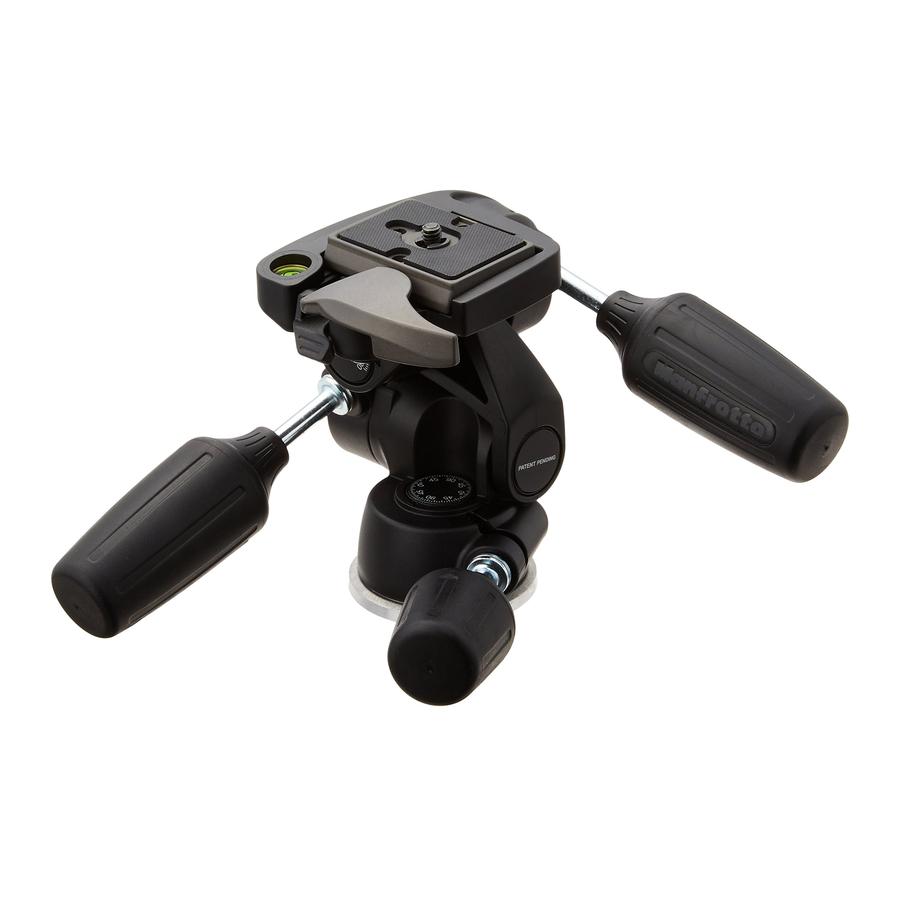

35мм SLR және орта форматты камералар үшін өте қолайлы кәсіби 3 осьті бастиек.

НЕГІЗГІ ЕРЕКШЕЛІКТЕРІ

• Эргономикалық тұрғыдан жасалған басқару тұтқалары
• Қосымша қауіпсіздігі бар жылдам бекіту пластинасы
• Еңіс осінде камера салмағын қолдауға көмектесетін инновациялық құрылғымен жабдықталған.

Бастиек үш қолға ұстайтын тұтқасымен ("A", "B" және "C") бөлшектелген күйде жеткізіледі. 1-суретте көрсетілгендей қолға ұстайтын тұтқаларды құрастырыңыз.

ОРНАТУ

ШТАТИВКЕ БАСТИЕКТІ ҚҰРАСТЫРУ

Бастиекті 3/8" ішкі жіп "E" арқылы штативке құрастырыңыз.

Manfrotto штативтерінің жоғарғы пластинасы бастиектің негізіне қарсы қысып, тиімді және қауіпсіз құлыптауды қамтамасыз ететін үш бұрандалы "F" жинағымен жабдықталған.

ЖЫЛДАМ БЕКІТУ ПЛАСТИНАСЫН БАСТИЕКТЕН АЛУ

"G" пластинасын алу үшін "H" иінтірегін ашу қажет.

"H" иінтірегін қауіпсіздік иінтірегі "I" жабық күйде тұрғанда ашуға болмайды. Сақтандырғышты алу үшін "H" иінтірегін бұрап, "H" иінтірегі тоқтағанша "I" қауіпсіздік иінтірегін төмен қарай итеріңіз.

КАМЕРАНЫ ПЛАСТИНАҒА ҚҰРАСТЫРУ

"Q" сақинасын пайдаланып, "M" камера бұрандасын камераның бұрандалы тесігіне КҮШ ҚОЛДАНБАЙ бұрау арқылы камераны "G" пластинасына бекітіңіз.

Толық бекітпес бұрын, камераны "G" пластинасындағы "ЛИНЗА" белгісімен туралаңыз. Қолданар алдында камераны бекіту пластинасына мықтап бекіткеніңізге көз жеткізіңіз

КАМЕРАНЫ БАСТИЕККЕ ОРНАТУ

"Q" сақинасын "G" пластинасына қарсы жалпақ болатындай етіп итеріңіз.

"H" құлыптау иінтірегі шертіліп, жабылғанша камера пластинасын "G" (4-сурет) бастиектің үстіне салыңыз.

"H" иінтірегін итеріп және камераның бастиекке мықтап орнатылғанын тексеру арқылы "G" пластинасының (5-сурет) толық құлыпталғанына көз жеткізіңіз.

КАМЕРАНЫ БАСТИЕКТЕН АЛУ

Камераны бастиектен алу қажет болған кезде, "H" иінтірегін бұрап, "H" иінтірегі тоқтағанша "I" қауіпсіздік иінтірегін төмен қарай итерген кезде камераны бір қолыңызбен мықтап ұстаңыз.

ПАЙДАЛАНУ

Үш басқару тұтқасы "A", "B" және "C" панораманы, бүйірден бүйірге, алға және артқа қозғалыстарды басқарады.

"A" қолға ұстайтын тұтқасы 360° панорамалық қозғалысты басқарады

"B" қолға ұстайтын тұтқасы +90° және -30° арасындағы бүйірлік теңестіру қозғалысын басқарады

"C" қолға ұстайтын тұтқасы +90° және -30° арасындағы тік еңіс қозғалысын басқарады

Бастиекті қажетті күйге жылжыту үшін басқару тұтқаларын сағат тіліне қарсы бұраңыз, содан кейін сағат тілімен бұрау арқылы орнына бекітіңіз.
