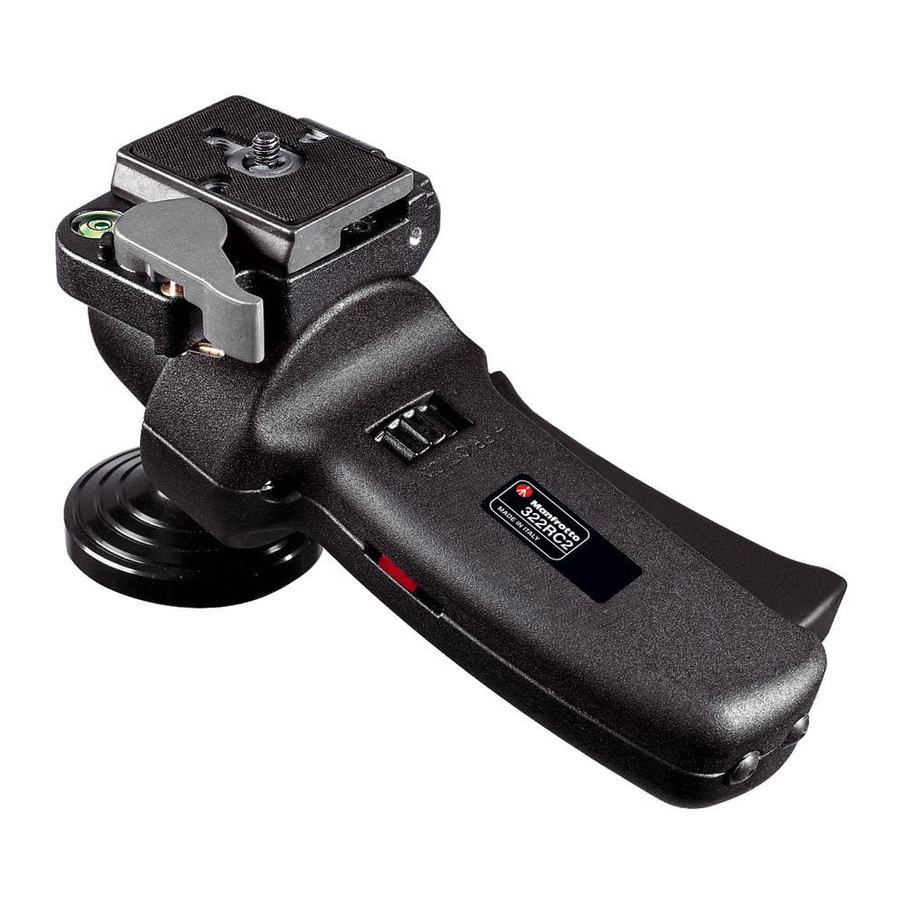

Manfrotto 322RC2 - Камераға арналған керек-жарақ нұсқаулығы

КІРІСПЕ

Қысқа немесе орташа фокус ұзындығы бар 35 мм камералармен пайдалануға арналған фотографиялық шарикті бас - экшн кадрлар үшін өте қолайлы.

НЕГІЗГІ ЕРЕКШЕЛІКТЕРІ

• барлық қозғалыстарды жылдам басқаруға арналған бір рычаг
• орнатылған қосымша қауіпсіздік түйреуіші бар жылдам босату пластинасы
• орнатылған көпіршікті нивелир
• әртүрлі камера салмағына арналған үйкелісті реттеуге болады
• сол немесе оң қолмен пайдалануға, тігінен немесе көлденеңінен реттеуге болады

ОРНАТУ

322RC2 басын штативке 3/8" ішкі жіп "A" арқылы бекітіңіз. Басты сенімді түрде бекіту үшін "B" тесігіне бұрағыш (немесе ұқсас ұзын рычаг) салыңыз және оны басты штативке мықтап құлыптау үшін көбірек итеру үшін пайдаланыңыз.

Manfrotto штативтеріндегі жоғарғы пластина бастың негізіне қарсы қатаятын үш бұрандамен "C" жабдықталған, тіпті одан да тиімді және қауіпсіз құлыптауды қамтамасыз етеді.

ҚҰРЫЛҒЫНЫҢ ОРНЫН РЕТТЕУ

322RC2 камера пластинасының орнын оң немесе сол жақпен жұмыс істеуге, сондай-ақ басты көлденеңінен немесе тігінен пайдалануға болатындай етіп реттеуге мүмкіндік береді.

Оң қол – көлденең позиция

322RC2 басы зауытта осы күйде құрастырылған. Басты осы конфигурацияда пайдалану үшін ештеңені реттеудің қажеті жоқ

Сол қол – көлденең позиция

Басты көлденең позицияда сол қолмен пайдалану үшін конфигурациялау үшін 322RC2 корпусынан жылдам босату пластинасының құрастырмасын алып тастап, оны дұрыс жерге қайта бекіту керек.

• Жылдам босату пластинасын "G" (2-сурет) алу үшін алдымен "H" рычагын ашыңыз. Қосымша қауіпсіздік түйреуіші "I" жабық күйде болғанда, оны ашу мүмкін емес. Қауіпсіздік ілгегін босату үшін қауіпсіздік түйреуішін "I" толығымен көрсеткі бағытында айналдырыңыз. "L" ілмегі жоғары қарай шертіліп, "H"-ты ашық ұстағанша "H" рычагын артқа тартыңыз.
  Енді жеткізілген аллен кілтін "W" (2-сурет) пайдаланып, "K" бұрандаларын босатып, негізгі пластинаны алыңыз.

• "D" шүріппесін қысып, бүкіл тұтқаны орталық шариктің сол жағына қарай бұрап, содан кейін 3-суретте көрсетілгендей шүріппе сізден алыстап тұруы үшін "төңкеріп" бастың тұтқасын сол қолмен пайдалануға арналған дұрыс күйге жылжытыңыз.

• Бұранда тесігінің тығындарын "Z" алыңыз
• Сұр камера пластинасын құлыптау рычагы шүріппенің қарама-қарсы жағында болатындай етіп, негізгі пластинаны бастың үстіне қойыңыз. "W" аллен кілтін пайдаланып, "K" бұрандаларын сол жақтағы "X" жіпті тесіктерге қатайту арқылы негізгі пластинаны орнына бекітіңіз.

Тік позиция

Басты тік позицияда сол немесе оң қолмен пайдалану үшін конфигурациялау үшін 322RC2 корпусынан жылдам босату пластинасының құрастырмасын алып тастап, оны дұрыс жерге қайта бекіту керек.

• Жылдам босату пластинасын "G" (2-сурет) алу үшін алдымен "H" рычагын ашыңыз. Қосымша қауіпсіздік түйреуіші "I" жабық күйде болғанда, оны ашу мүмкін емес. Қауіпсіздік ілгегін босату үшін қауіпсіздік түйреуішін "I" толығымен көрсеткі бағытында айналдырыңыз. "L" ілмегі жоғары қарай шертіліп, "H"-ты ашық ұстағанша "H" рычагын артқа тартыңыз. Енді жеткізілген аллен кілтін "W" (2-сурет) пайдаланып, "K" бұрандаларын босатып, негізгі пластинаны алыңыз.
• 4-суретте көрсетілгендей бастың тұтқасын тігінен жылжытыңыз.

• Бұранда тесігінің тығындарын "Z" алыңыз
• Сұр камера пластинасын құлыптау рычагы шүріппенің қарама-қарсы жағында болатындай етіп, негізгі пластинаны бастың үстіне қойыңыз. "W" аллен кілтін пайдаланып, "K" бұрандаларын орталықта орналасқан "J" жіпті тесіктерге қатайту арқылы негізгі пластинаны орнына бекітіңіз.

ҚҰРЫЛҒЫ БАСЫН ШТАТИВ БЕКІТКІШТЕРІМЕН ЖАБДЫҚТАЛҒАН ТЕЛЕ ЛИНЗАЛАРМЕН ПАЙДАЛАНУ ҮШІН РЕТТЕУ

Егер сіз басты штатив бекіткішімен жабдықталған теле линзамен пайдаланғыңыз келсе, 322RC2 камера пластинасының құрастырмасының орнын өзгерту пайдалы (тіпті қажет) болуы мүмкін. Егер теле линзаның артында ілініп тұрған камера корпусы сұр жылдам босату пластинасының "H" рычагын пайдалануға кедергі келтіріп (және сондықтан камераңызды бекітуге немесе босатуға мүмкіндік бермесе), бүкіл пластина құрастырмасын 180° бұру керек, сонда сұр жылдам босату пластинасының "H" рычагы бастың негізгі шүріппесімен бір жағында болады:

• Жылдам босату пластинасын "G" (2-сурет) алу үшін алдымен "H" рычагын ашыңыз. Қосымша қауіпсіздік түйреуіші "I" жабық күйде болғанда, оны ашу мүмкін емес. Қауіпсіздік ілгегін босату үшін қауіпсіздік түйреуішін "I" толығымен көрсеткі бағытында айналдырыңыз. "L" ілмегі жоғары қарай шертіліп, "H"-ты ашық ұстағанша "H" рычагын артқа тартыңыз. Енді жеткізілген аллен кілтін "W" (2-сурет) пайдаланып, "K" бұрандаларын босатып, негізгі пластинаны алыңыз.
• Негізгі пластинаны 180° бұрап, сұр камера пластинасын құлыптау рычагы шүріппемен бір жағында болатындай етіп, оны бастың үстіне қойыңыз. "W" аллен кілтін пайдаланып, "K" бұрандаларын "V" жіпті тесіктерге қатайту арқылы негізгі пластинаны орнына бекітіңіз.

ЖЫЛДАМ БОСАТУ ПЛАСТИНАСЫН БАСТАН АЛУ

Жылдам босату пластинасын "G" (2-сурет) алу үшін алдымен "H" рычагын ашыңыз. Қосымша қауіпсіздік түйреуіші "I" жабық күйде болғанда, оны ашу мүмкін емес. Қауіпсіздік ілгегін босату үшін қауіпсіздік түйреуішін "I" толығымен көрсеткі бағытында айналдырыңыз. "L" ілмегі жоғары қарай шертіліп, "H"-ты ашық ұстағанша "H" рычагын артқа тартыңыз.

КАМЕРАНЫ ПЛАСТИНАҒА БЕКІТУ

"M" бұрандасын камераның/линзаның жіпті тесігіне бекіту арқылы "G" пластинасын камераңызға немесе линзаңызға (егер сіз штатив кронштейні бар теле линзаны пайдалансаңыз) бекітіңіз. Камера/линза "G" пластинасының астыңғы жағында "LENS" деп белгіленген көрсеткімен көрсетілген бағытта тураланғанына көз жеткізіңіз. Сенімді бекіту үшін "Q" сақинасын ШЕКТЕН ТЫС КҮШ ҚОЛДАНБАЙ қатайтыңыз.

Пайдалану алдында камераңыздың босату пластинасына сенімді түрде құлыпталғанына көз жеткізіңіз

КАМЕРАНЫ БАСҚА ОРНАТУ

"Q" сақинасын (7-сурет) төмен қарай итеріп, "G" пластинасына тегіс жатуы үшін жасаңыз. Камера пластинасын "G" (8-сурет) салыңыз, сонда контурланбаған артқы шеті "Z" (сондай-ақ 7-суретті қараңыз) бастың үстіндегі "H" құлыптау рычагына қарсы келеді. Камера мен "G" пластинасын "H" құлыптау рычагы жабылғанша төмен қарай итеріңіз.

Камераңызды 322RC2 басына сенімді түрде бекітуге тек камера пластинасын жоғарыда сипатталғандай дұрыс бағдарда негізгі пластинаға орнату арқылы ғана қол жеткізуге болады!

"G" пластинасының (9-сурет) сұр жылдам босату рычагын камера пластинасына қатты итеру арқылы толығымен құлыпталғанына көз жеткізіңіз. Соңында, қосымша қауіпсіздік рычагын "I" сағат тілімен бағытта айналдырыңыз, сонда ол жоғары қарай шығып, сұр жылдам босату рычагының кездейсоқ ашылуына жол бермейді.

КАМЕРАНЫ БАСТАН АЛУ

Камераны бастан алу үшін қосымша қауіпсіздік құлпын "I" ажыратыңыз, камераны бір қолыңызбен сенімді түрде ұстаңыз, содан кейін екінші қолыңызбен сұр жылдам босату рычагын "H" артқа тартыңыз. Камераны жоғары және артқа қарай бастан көтеріңіз.

БАСҚА ПАЙДАЛАНУ

Барлық камера қозғалыстарын "D" тұтқасын (1-сурет) пайдалану арқылы басқаруға болады. "D" тұтқасының алдыңғы жағындағы үлкен шүріппені қысу құлыптау механизмін босатып, бастың қолыңыздың/білегіңіздің қозғалыстарын қайталай отырып, қозғалуына мүмкіндік береді. Басты қажетті күйде бұғаттау үшін шүріппені қайтадан босатыңыз.

322RC2-де үйкелісті реттеуге болатын басқару (сақина "F" – 11-сурет) бар, ол шариктің құлыптау механизмімен қаншалықты мықтап ұсталатынын орнатады. Үйкелісті арттыру үшін "F" сақинасын "+" белгісі бағытында айналдырыңыз; үйкелісті азайту үшін оны "–" белгісі бағытында айналдырыңыз.
Үйкеліс деңгейі "N" индексімен көрсетіледі.
322RC2-де сондай-ақ камераңызды көкжиекпен теңестіруге көмектесетін көпіршікті нивелир (11-сурет) бар. Егер сіз 322RC2-ні сол қолмен конфигурациясында пайдаланып жатсаңыз, оны стандартты күйінен шығарып (егер ол оңай шықпаса, қысқышты ақырын пайдаланып көріңіз) және бастың қарама-қарсы жағына салуға болады.

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

Ұзақ пайдаланғаннан кейін шарикті құлыптау механизмінің сәл босағанын байқауыңыз мүмкін. Мұны жеткізілген "W" аллен кілтін пайдаланып, "R" бұрандасын өте аздап қатайту арқылы қайта реттеуге болады. Толық құлыптау қуатын қалпына келтіру үшін тек шағын реттеулер қажет.
322RC2 басына камераны басыңызды жылжыта отырып басқару үшін қосымша ысырманы босату (mod. 322RS, 322RSM) орнатуға болады.
