UVOD

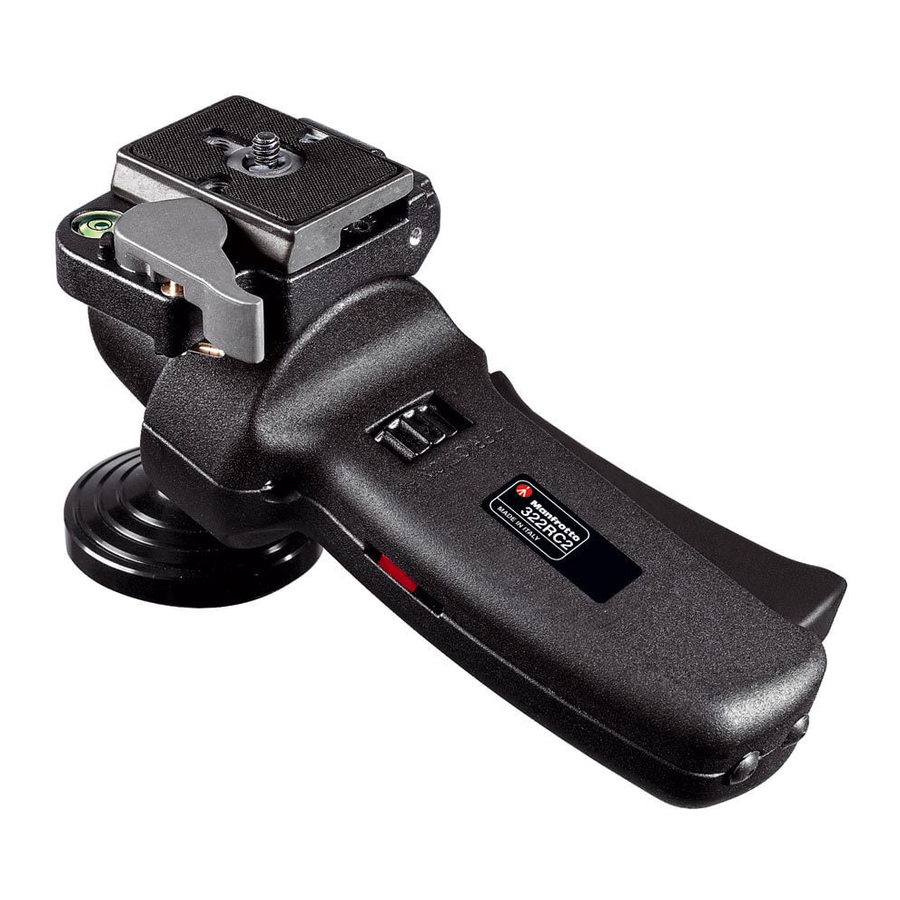

Fotografska kuglasta glava idealna za korištenje s 35mm kamerama s kratkim ili srednjim žarišnim duljinama objektiva - idealna za akcijske snimke.

KLJUČNE ZNAČAJKE

• jedna poluga za brzu kontrolu svih pokreta
• ploča za brzo otpuštanje s ugrađenim sekundarnim sigurnosnim zatikom
• ugrađena libela s mjehurićem
• kontrola trenja podesiva za različite težine kamera
• prilagodljiva za korištenje lijevom ili desnom rukom, u okomitom ili vodoravnom položaju

POSTAVLJANJE

Pričvrstite glavu 322RC2 na svoj stativ putem 3/8" ženskog navoja "A". Kako biste sigurno pričvrstili glavu, umetnite odvijač (ili sličnu dugu polugu) u rupu "B" i koristite ga za primjenu veće poluge kako biste čvrsto zaključali glavu na stativ.

Gornja ploča na Manfrotto stativima opremljena je s tri vijka "C" koji se zatežu uz bazu glave kako bi se osiguralo još učinkovitije i sigurnije zaključavanje.

PRILAGOĐAVANJE POLOŽAJA UREĐAJA

322RC2 vam omogućuje prilagođavanje položaja ploče kamere kako bi odgovarao vašem idealnom radnom položaju, bez obzira jeste li dešnjak ili ljevak, i bez obzira preferirate li koristiti glavu vodoravno ili okomito.

Dešnjak – vodoravni položaj

Glava 322RC2 tvornički je sastavljena u ovom položaju. Ne morate ništa podešavati da biste koristili glavu u ovoj konfiguraciji

Ljevak – vodoravni položaj

Da biste konfigurirali glavu za korištenje lijevom rukom u vodoravnom položaju, morate ukloniti sklop ploče za brzo otpuštanje s tijela 322RC2, a zatim ga ponovno pričvrstiti na ispravno mjesto.

• Da biste uklonili ploču za brzo otpuštanje "G" (slika 2), prvo otvorite polugu "H". To se ne može otvoriti dok je sekundarni sigurnosni zatik "I" u zatvorenom položaju. Da biste otpustili sigurnosnu bravu, zakrenite sigurnosni zatik "I" do kraja u smjeru strelice. Povucite polugu "H" dok klin "L" ne klikne i zadrži "H" otvorenom.
  Sada koristite priloženi imbus ključ "W" (slika 2) da olabavite vijke "K" i uklonite osnovnu ploču.

• Pomaknite ručku glave u ispravan položaj za korištenje lijevom rukom stiskanjem okidača "D" i okretanjem cijele ručke ulijevo od središnje kugle, a zatim "naopako" tako da je okidač okrenut od vas kao što je prikazano na slici 3.

• Uklonite čepove rupa za vijke "Z"
• Postavite osnovnu ploču iznad glave tako da je siva poluga za zaključavanje ploče kamere na suprotnoj strani glave od okidača. Učvrstite osnovnu ploču u položaj pomoću imbus ključa "W" za zatezanje vijaka "K" u navojne rupe "X" na lijevoj strani.

Okomiti položaj

Da biste konfigurirali glavu za korištenje lijevom ili desnom rukom u okomitom položaju, morate ukloniti sklop ploče za brzo otpuštanje s tijela 322RC2, a zatim ga ponovno pričvrstiti na ispravno mjesto.

• Da biste uklonili ploču za brzo otpuštanje "G" (slika 2), prvo otvorite polugu "H". To se ne može otvoriti dok je sekundarni sigurnosni zatik "I" u zatvorenom položaju. Da biste otpustili sigurnosnu bravu, zakrenite sigurnosni zatik "I" do kraja u smjeru strelice. Povucite polugu "H" dok klin "L" ne klikne i zadrži "H" otvorenom. Sada koristite priloženi imbus ključ "W" (slika 2) da olabavite vijke "K" i uklonite osnovnu ploču.
• Pomaknite ručku glave u okomiti položaj kao što je prikazano na slici 4.

• Uklonite čepove rupa za vijke "Z"
• Postavite osnovnu ploču iznad glave tako da je siva poluga za zaključavanje ploče kamere na suprotnoj strani glave od okidača. Učvrstite osnovnu ploču u položaj pomoću imbus ključa "W" za zatezanje vijaka "K" u središnje smještene navojne rupe "J".

PRILAGOĐAVANJE GLAVE UREĐAJA ZA KORIŠTENJE S TELE OBJEKTIVIMA OPREMLJENIM NOSAČIMA ZA PRIČVRŠĆIVANJE NA STATIV

Može biti korisno (ili čak bitno) promijeniti položaj sklopa ploče kamere 322RC2 ako namjeravate koristiti glavu s tele objektivom opremljenim nosačem za pričvršćivanje na stativ. Ako utvrdite da tijelo kamere koje visi iza tele objektiva sprječava korištenje sive poluge za brzo otpuštanje "H" (i stoga vas sprječava da pričvrstite ili otpustite kameru), trebali biste okrenuti cijeli sklop ploče za 180° tako da je siva poluga za brzo otpuštanje "H" na istoj strani glave kao i glavni okidač:

• Da biste uklonili ploču za brzo otpuštanje "G" (slika 2), prvo otvorite polugu "H". To se ne može otvoriti dok je sekundarni sigurnosni zatik "I" u zatvorenom položaju. Da biste otpustili sigurnosnu bravu, zakrenite sigurnosni zatik "I" do kraja u smjeru strelice. Povucite polugu "H" dok klin "L" ne klikne i zadrži "H" otvorenom. Sada koristite priloženi imbus ključ "W" (slika 2) da olabavite vijke "K" i uklonite osnovnu ploču.
• Okrenite osnovnu ploču za 180° i postavite je iznad glave tako da je siva poluga za zaključavanje ploče kamere na istoj strani glave kao i okidač. Učvrstite osnovnu ploču u položaj pomoću imbus ključa "W" za zatezanje vijaka "K" u navojne rupe "V".

UKLANJANJE PLOČE ZA BRZO OTPUŠTANJE S GLAVE

Da biste uklonili ploču za brzo otpuštanje "G" (slika 2), prvo otvorite polugu "H". To se ne može otvoriti dok je sekundarni sigurnosni zatik "I" u zatvorenom položaju. Da biste otpustili sigurnosnu bravu, zakrenite sigurnosni zatik "I" do kraja u smjeru strelice. Povucite polugu "H" dok klin "L" ne klikne i zadrži "H" otvorenom.

PRIČVRŠĆIVANJE KAMERE NA PLOČU

Pričvrstite ploču "G" na svoju kameru ili objektiv (ako koristite tele objektiv s nosačem za stativ) pričvršćivanjem vijka "M" u navojnu rupu kamere/objektiva. Provjerite je li kamera/objektiv poravnat u smjeru prikazanom strelicom označenom s "LENS" (OBJEKTIV) na donjoj strani ploče "G". Za sigurno pričvršćivanje, zategnite pomoću prstena "Q" BEZ PRIMJENE PREKOMJERNE SILE.

Provjerite je li vaša kamera sigurno zaključana na ploču za otpuštanje prije uporabe

POSTAVLJANJE KAMERE NA GLAVU

Gurnite prsten "Q" (slika 7) prema dolje tako da leži ravno uz ploču "G". Umetnite ploču kamere "G" (slika 8) tako da nekonturirani stražnji rub "Z" (vidi također sliku 7) naliježe na polugu za zaključavanje "H" na vrhu glave. Gurnite kameru i ploču "G" prema dolje dok poluga za zaključavanje "H" ne klikne i zatvori se.

Sigurno pričvršćivanje vaše kamere na glavu 322RC2 može se postići samo postavljanjem ploče kamere u osnovnu ploču u ispravnoj orijentaciji kao što je gore opisano!

Provjerite je li ploča "G" (slika 9) potpuno zaključana guranjem sive poluge za brzo otpuštanje snažno uz ploču kamere. Na kraju, zakrenite sekundarnu sigurnosnu polugu "I" u smjeru kazaljke na satu tako da iskoči i spriječi slučajno otvaranje sive poluge za brzo otpuštanje.

UKLANJANJE KAMERE S GLAVE

Da biste uklonili kameru s glave, isključite sekundarnu sigurnosnu bravu "I", držite kameru sigurno u jednoj ruci, a zatim povucite sivu polugu za brzo otpuštanje "H" drugom rukom. Podignite kameru prema gore i unatrag s glave.

KORIŠTENJE GLAVE

Svi pokreti kamere kontroliraju se pomoću ručke "D" (slika 1). Stiskanje velikog okidača na prednjoj strani ručke "D" otpušta mehanizam za zaključavanje i omogućuje pomicanje glave, prateći pokrete vaše ruke/zgloba. Ponovno otpustite okidač da biste blokirali glavu u željenom položaju.

322RC2 ima podesivu kontrolu trenja (prsten "F" – slika 11) koja postavlja koliko čvrsto kuglu drži mehanizam za zaključavanje. Zakrenite prsten "F" u smjeru simbola "+" da biste povećali trenje; zakrenite ga u smjeru simbola "–" da biste smanjili trenje.
Razina trenja prikazana je indeksom "N".
322RC2 također ima libelu s mjehurićem (slika 11) koja vam pomaže da kameru poravnate s horizontom. Može se izvaditi iz standardnog položaja (ako ne izlazi lako, pokušajte nježno koristiti kliješta) i umetnuti na suprotnu stranu glave ako koristite 322RC2 u konfiguraciji za ljevake.

ODRŽAVANJE

Nakon dulje uporabe možete primijetiti da mehanizam za zaključavanje kugle postaje malo labaviji. To možete ponovno podesiti laganim zatezanjem vijka "R" pomoću priloženog imbus ključa "W". Potrebna su samo mala podešavanja da biste povratili punu snagu zaključavanja.
Glava 322RC2 može se opremiti opcionalnim otpuštanjem zatvarača (mod. 322RS, 322RSM) za upravljanje kamerom tijekom pomicanja glave.
