Manfrotto MVT535AQ, MVT535HH - Priručnik za tronožac

UVOD

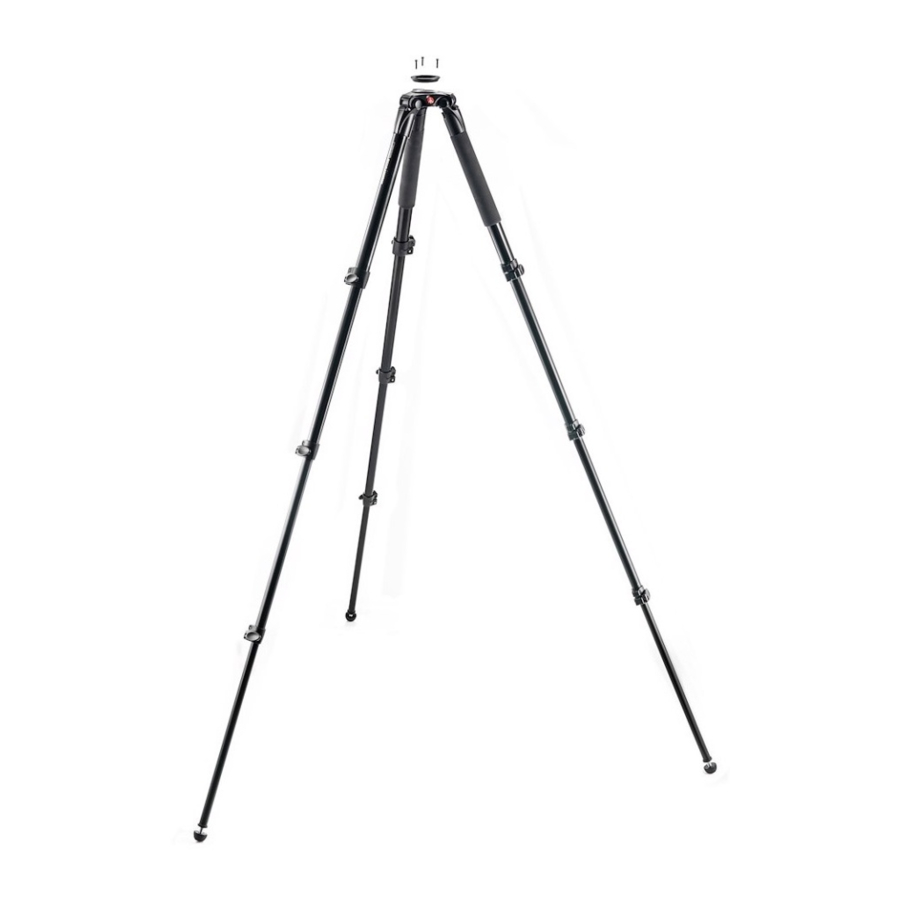

Lagani karbonski video tronožac koji kombinira veliku stabilnost, visoku nosivost i veliku maksimalnu visinu s ergonomskim, jednostavnim za korištenje i kompaktnim dizajnom.

KLJUČNE ZNAČAJKE

• 75mm zdjela (535 verzija)
• 75/100mm zdjela (536 verzija)
• 75/60mm zdjela (MVT535AQ i MVT535HH verzije)
• Svaka noga se može postaviti neovisno na 3 kuta (23° - 50° - 70°)
• Gumene noge s uvlačivim šiljcima
• Navoj za pričvršćivanje remena za nošenje (opcionalno)
• Grijalice za noge (MVT535AQ verzija)

POSTAVLJANJE

Otvorite 3 noge tronošca.

Za podešavanje visine tronošca, svaka noga ima teleskopske nastavke koji se mogu otpustiti okretanjem poluge "A" na prstenu za zaključavanje "B". Kada se postigne potrebna visina, zaključajte polugu "A".

NOGE

Tronožac ima gumene noge "Q" s uvlačivim šiljcima "R" za vanjsku upotrebu.

PODEŠAVANJE KUTA NOGU

Svaka noga se može postaviti na 3 kuta širenja (X - Y - Z) - vidi sliku 2


Za promjenu kuta na nozi, lagano zatvorite nogu prema središtu, pritisnite gumb "C" za odabir novog kuta noge, a zatim otvorite nogu.

Kut svake noge može se podesiti neovisno o druge dvije noge. Zadnji položaj omogućuje postizanje razine poda.

POSTAVLJANJE GLAVE KAMERE

535 MODEL

Tronožac ima zdjelu "P" za postavljanje glave

536 MODEL

Tronožac je dizajniran za kuglaste glave od 100 mm ili 75 mm. Za postavljanje kuglastih glava od 75 mm, pričvrstite adapter "N" (isporučen) na tronožac s tri vijka "M".

Adapter od 75 mm "N" nije uključen ako se tronožac isporučuje kao unaprijed sastavljen komplet s kuglastom glavom od 100 mm.

MVT535AQ & MVT535HH MODELI

Tronožac je dizajniran za kuglaste glave od 75 mm ili 60 mm. Za postavljanje kuglastih glava od 60 mm, pričvrstite adapter "D" (isporučen) na tronožac s tri vijka "E".

Adapter od 60 mm "D" nije uključen ako se tronožac isporučuje kao unaprijed sastavljen komplet s kuglastom glavom od 75 mm.

NAPOMENA
Također je moguće montirati glave koje nisu kuglaste (ravna baza s 3/8" ženskim priključkom) na tronošce pomoću polu-kugle, koja je dostupna kao opcija.

• 520 BALL Ø75 kugla za 535 tronožac
• 500 BALL Ø100 kugla ili 520BALL Ø75 kugla za 536 tronožac
• 520 BALL Ø75 kugla za MVT535AQ i MVT535HH tronošce

TRANSPORT

Tronožac ima priključak "T" za opcionalni remen za nošenje

PODEŠAVANJE NAPETOSTI ZAKLJUČAVANJA NOGU

Ako teleskopski nastavci nogu klize čak i nakon što ste zategnuli polugu za zaključavanje "A", potrebno je podesiti napetost zaključavanja. Da biste to učinili:

• uklonite poklopac "K"
• otpustite polugu za zaključavanje "A"
• okrenite vijak "V" u smjeru kazaljke na satu pomoću posebnog ključa "W" koji se nalazi na jednoj od nogu tronošca.

Obično je trećina okreta dovoljna za postizanje ispravne napetosti zaključavanja.
