Manfrotto MVT535AQ, MVT535HH - Mwongozo wa Tripod

UTANGULIZI

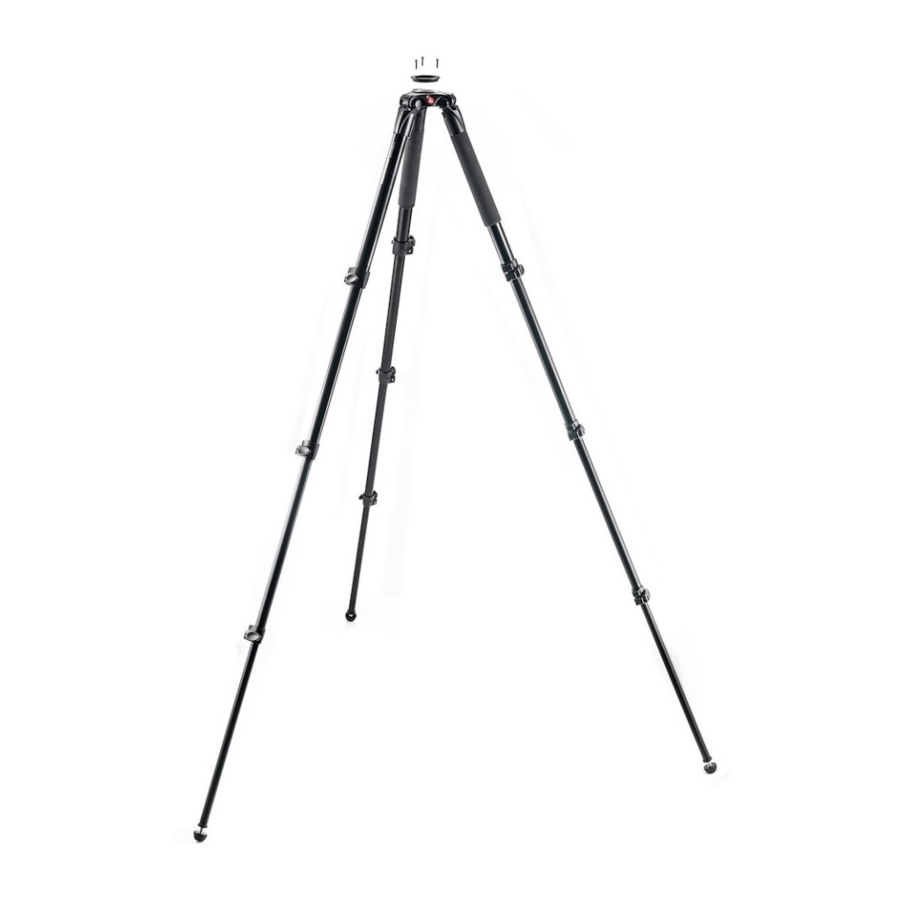

Tripod nyepesi ya video ya fiber kaboni ambayo inaunganisha uthabiti mzuri, uwezo mkubwa wa kubeba mzigo na urefu mzuri wa juu na muundo ergonomic na rahisi kutumia na kompakt.

SIFA MUHIMU

• bakuli la 75mm (toleo la 535)
• bakuli la 75/100mm (toleo la 536)
• bakuli la 75/60mm (matoleo ya MVT535AQ na MVT535HH)
• Kila mguu unaweza kuwekwa kwa kujitegemea kwa pembe 3 (23° - 50° - 70°)
• Miguu ya mpira yenye spikes zinazoweza kurudishwa
• Uzi wa kiambatisho kwa ukanda wa kubeba (hiari)
• Vipasha miguu (toleo la MVT535AQ)

WEKA

Fungua miguu 3 ya tripod.

Ili kurekebisha urefu wa tripod, kila mguu una viendelezi vya telescopic ambavyo vinaweza kutolewa kwa kuzungusha lever "A" kwenye kola ya kufunga "B". Wakati urefu unaohitajika umefikiwa, funga lever "A".

MIGUU

Tripod ina miguu ya mpira "Q" yenye spikes zinazoweza kurudishwa "R" kwa matumizi ya nje.

REKEBISHO LA PEMBE YA MGUU

Kila mguu unaweza kuwekwa kwa pembe 3 za kuenea (X - Y - Z) - angalia mchoro 2


Ili kubadilisha pembe kwenye mguu, funga mguu kuelekea katikati kidogo, bonyeza kitufe "C" ili kuchagua pembe mpya ya mguu, kisha ufungue mguu.

Pembe ya kila mguu inaweza kubadilishwa kwa kujitegemea na miguu mingine miwili. Msimamo wa mwisho unaruhusu kufikia kiwango cha sakafu.

KUWEKA KICHWA CHA KAMERA

MFANO WA 535

Tripod ina bakuli "P" kwa kuweka kichwa

MFANO WA 536

Tripod imeundwa kwa vichwa vya mpira vya 100mm au 75mm. Ili kuweka vichwa vya mpira vya 75mm, ambatisha adapta "N" (iliyotolewa) kwenye tripod na screws tatu "M".

Adapta ya 75mm "N" haijajumuishwa ikiwa tripod inatolewa kama kit kilichokusanywa kabla na kichwa cha mpira cha 100mm.

MATOLEO YA MVT535AQ & MVT535HH

Tripod imeundwa kwa vichwa vya mpira vya 75mm au 60mm. Ili kuweka vichwa vya mpira vya 60mm, ambatisha adapta "D" (iliyotolewa) kwenye tripod na screws tatu "E".

Adapta ya 60mm "D" haijajumuishwa ikiwa tripod inatolewa kama kit kilichokusanywa kabla na kichwa cha mpira cha 75mm.

KUMBUKA
Inawezekana pia kuweka vichwa visivyo vya mpira (msingi bapa na ufungaji wa kike wa 3/8") kwenye tripod kwa kutumia nusu mpira, ambayo inapatikana kama chaguo.

• 520 BALL Ø75 mpira kwa tripod ya 535
• 500 BALL Ø100 mpira au 520BALL Ø75 mpira kwa tripod ya 536
• 520 BALL Ø75 mpira kwa tripod za MVT535AQ na MVT535HH

USAFIRISHAJI

Tripod ina kiambatisho "T" kwa ukanda wa kubeba hiari

REKEBISHO LA MVUTANO WA KUFUNGA MGUU

Ikiwa viendelezi vya mguu wa telescopic vinateleza hata baada ya kukaza lever ya kufunga "A", mvutano wa kufunga utahitaji kurekebishwa. Ili kufanya hivyo:

• ondoa kofia "K"
• achilia lever ya kufunga "A"
• geuza screw "V" kwa mwendo wa saa kwa kutumia ufunguo maalum "W" uliotolewa kwenye moja ya miguu ya tripod.

Kawaida theluthi ya zamu itatosha kufikia mvutano sahihi wa kufunga.
