Manfrotto MVT535AQ, MVT535HH - Руководство по штативу

ВВЕДЕНИЕ

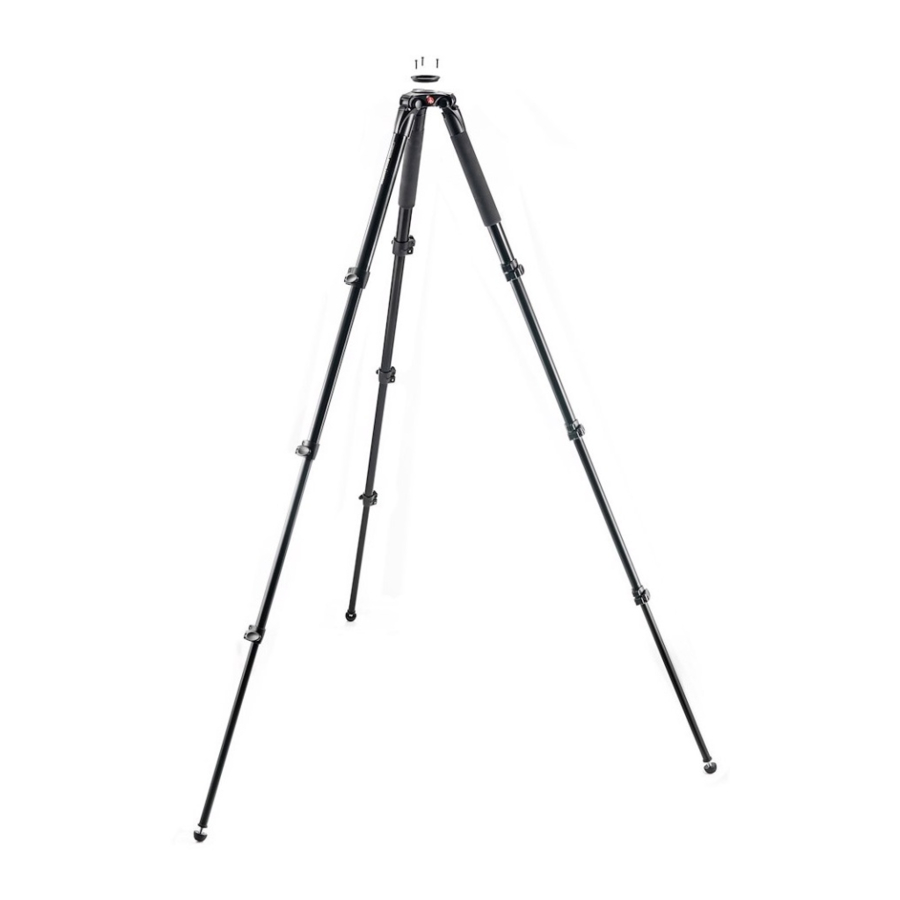

Легкий видеоштатив из углеродного волокна, сочетающий в себе превосходную устойчивость, высокую грузоподъемность и большую максимальную высоту с эргономичным, простым в использовании и компактным дизайном.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ

• Чаша 75 мм (версия 535)
• Чаша 75/100 мм (версия 536)
• Чаша 75/60 мм (версии MVT535AQ и MVT535HH)
• Каждую ножку можно независимо установить под 3 углами (23° - 50° - 70°)
• Резиновые ножки с выдвижными шипами
• Резьба для крепления ремня для переноски (опционально)
• Утеплители для ног (версия MVT535AQ)

УСТАНОВКА

Откройте 3 ножки штатива.

Чтобы отрегулировать высоту штатива, каждая ножка имеет телескопические удлинители, которые можно освободить, повернув рычаг "A" на фиксирующем кольце "B". Когда будет достигнута необходимая высота, зафиксируйте рычаг "A".

НОЖКИ

Штатив имеет резиновые ножки "Q" с выдвижными шипами "R" для использования вне помещений.

РЕГУЛИРОВКА УГЛА НАКЛОНА НОЖКИ

Каждую ножку можно установить под 3 углами разведения (X - Y - Z) - см. рисунок 2


Чтобы изменить угол наклона ножки, слегка прикройте ножку к центру, нажмите кнопку "C", чтобы выбрать новый угол наклона ножки, затем откройте ножку.

Угол наклона каждой ножки можно регулировать независимо от двух других ножек. Последнее положение позволяет достичь уровня пола.

УСТАНОВКА ГОЛОВКИ КАМЕРЫ

МОДЕЛЬ 535

Штатив имеет чашу "P" для установки головки

МОДЕЛЬ 536

Штатив предназначен для шаровых головок 100 мм или 75 мм. Для установки шаровых головок 75 мм прикрепите адаптер "N" (входит в комплект) к штативу тремя винтами "M".

Адаптер 75 мм "N" не входит в комплект, если штатив поставляется в виде предварительно собранного комплекта со шаровой головкой 100 мм.

МОДЕЛИ MVT535AQ & MVT535HH

Штатив предназначен для шаровых головок 75 мм или 60 мм. Для установки шаровых головок 60 мм прикрепите адаптер "D" (входит в комплект) к штативу тремя винтами "E".

Адаптер 60 мм "D" не входит в комплект, если штатив поставляется в виде предварительно собранного комплекта со шаровой головкой 75 мм.

ПРИМЕЧАНИЕ
Также можно установить головки без шара (плоское основание с внутренней резьбой 3/8") на штативы, используя полушар, который доступен в качестве опции.

• 520 BALL Ø75 шар для штатива 535
• 500 BALL Ø100 шар или 520BALL Ø75 шар для штатива 536
• 520 BALL Ø75 шар для штативов MVT535AQ и MVT535HH

ТРАНСПОРТИРОВКА

Штатив имеет крепление "T" для дополнительного ремня для переноски

РЕГУЛИРОВКА НАТЯЖЕНИЯ ФИКСАТОРА НОЖКИ

Если телескопические удлинители ножек скользят даже после затягивания фиксирующего рычага "A", необходимо отрегулировать натяжение фиксатора. Для этого:

• снимите колпачок "K"
• отпустите фиксирующий рычаг "A"
• поверните винт "V" по часовой стрелке с помощью специального ключа "W", расположенного на одной из ножек штатива.

Обычно достаточно трети оборота, чтобы добиться правильного натяжения фиксатора.
