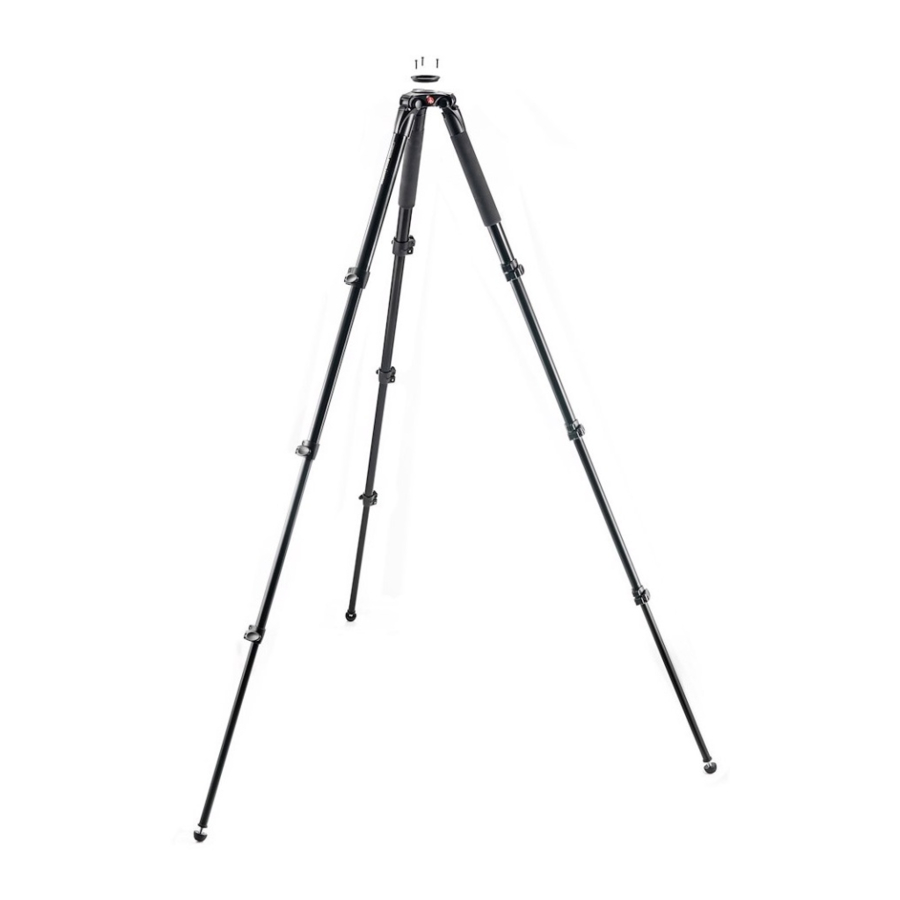

Manfrotto MVT535AQ, MVT535HH - statiivi kasutusjuhend

SISSEJUHATUS

Kerge süsinikkiust videostatiiv, mis ühendab suurepärase stabiilsuse, suure kandevõime ja suure maksimaalse kõrguse ergonoomilise, hõlpsasti kasutatava ja kompaktse disainiga.

PÕHIFUNKTSIOONID

• 75 mm kauss (535 versioon)
• 75/100 mm kauss (536 versioon)
• 75/60 mm kauss (MVT535AQ ja MVT535HH versioonid)
• Iga jalg on eraldi seadistatav 3 nurga all (23° - 50° - 70°)
• Sissetõmmatavate naeltega kummist jalad
• Kinnituskoht kandmisrihma jaoks (valikuline)
• Jalasoojendajad (MVT535AQ versioon)

SEADISTAMINE

Avage 3 statiivi jalga.

Statiivi kõrguse reguleerimiseks on igal jalal teleskoopilised pikendused, mida saab vabastada, keerates hooba "A" lukustuskrael "B". Kui vajalik kõrgus on saavutatud, lukustage hoob "A".

JALAD

Statiivil on kummist jalad "Q" koos sissetõmmatavate naeltega "R" välitingimustes kasutamiseks.

JALA NURGA REGULEERIMINE

Iga jalg on seadistatav 3 erineva nurga all (X - Y - Z) - vt joonis 2


Jala nurga muutmiseks sulgege jalg veidi keskele, vajutage nuppu "C", et valida uus jala nurk, seejärel avage jalg.

Iga jala nurka saab reguleerida teistest kahest jalast sõltumatult. Viimane asend võimaldab saavutada põrandapinna taseme.

KAAMERAPEA PAIGALDAMINE

535 MUDEL

Statiivil on kauss "P" pea paigaldamiseks

536 MUDEL

Statiiv on mõeldud 100 mm või 75 mm kuulpeadele. 75 mm kuulpeade paigaldamiseks kinnitage adapter "N" (kaasas) statiivi külge kolme kruviga "M".

75 mm adapter "N" ei kuulu komplekti, kui statiiv tarnitakse eelnevalt kokkupandud komplektina koos 100 mm kuulpeaga.

MVT535AQ & MVT535HH MUDELID

Statiiv on mõeldud 75 mm või 60 mm kuulpeadele. 60 mm kuulpeade paigaldamiseks kinnitage adapter "D" (kaasas) statiivi külge kolme kruviga "E".

60 mm adapter "D" ei kuulu komplekti, kui statiiv tarnitakse eelnevalt kokkupandud komplektina koos 75 mm kuulpeaga.

MÄRKUS
Statiividele on võimalik paigaldada ka mitte-kuulpead (lame alus 3/8" sisekeermega), kasutades poolkuuli, mis on saadaval lisavarustusena.

• 520 BALL Ø75 kuul 535 statiivile
• 500 BALL Ø100 kuul või 520BALL Ø75 kuul 536 statiivile
• 520 BALL Ø75 kuul MVT535AQ ja MVT535HH statiividele

TRANSPORTIMINE

Statiivil on kinnituskoht "T" valikulise kandmisrihma jaoks

JALA LUKUSTUSE PINGE REGULEERIMINE

Kui teleskoopilised jala pikendused libisevad isegi pärast lukustushoova "A" pingutamist, tuleb lukustuse pinget reguleerida. Selleks toimige järgmiselt:

• eemaldage kork "K"
• vabastage lukustushoob "A"
• keerake kruvi "V" päripäeva, kasutades spetsiaalset võtit "W", mis on kaasas ühel statiivi jalal.

Tavaliselt piisab õige lukustuse pinge saavutamiseks kolmandiku pöördest.
