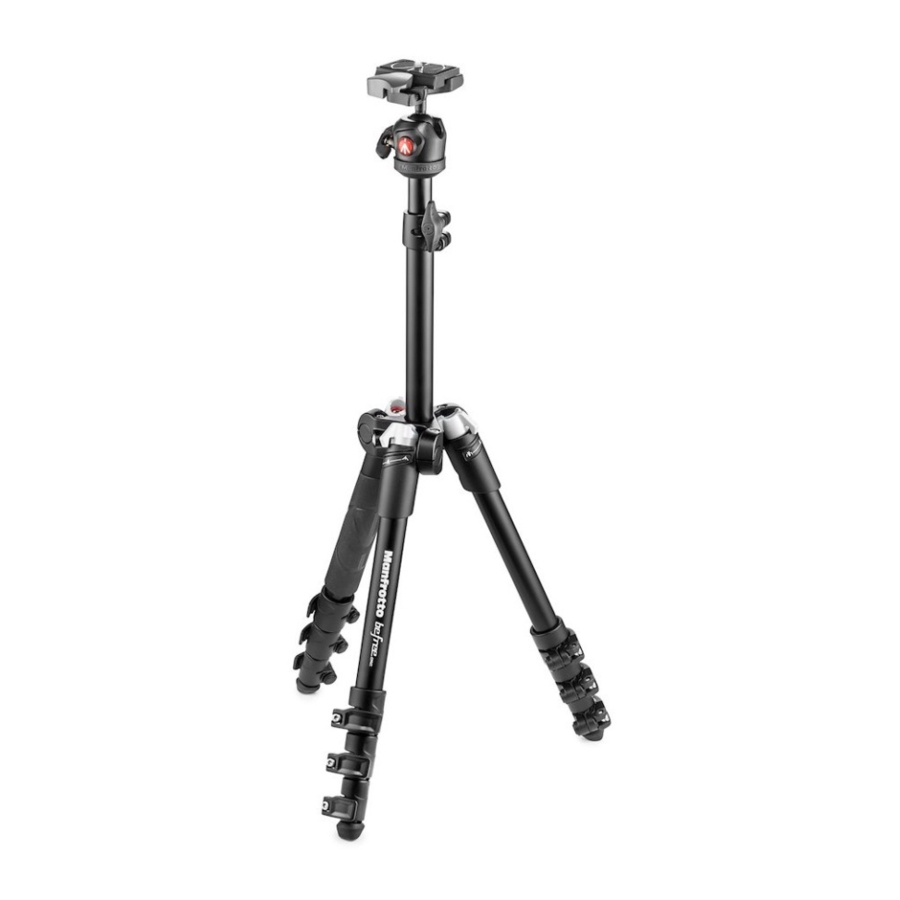

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH – statiivi kasutusjuhend

SEADISTAMINE

Avage jalad nagu joonisel 1. Avage 3 statiivi jalga.

Statiivi kõrguse reguleerimiseks on igal jalal teleskoopilised pikendused, mida saab vabastada, keerates hooba "A" lukustuskrael "B".

JALA NURGA REGULEERIMINE

Iga jala saab seadistada sõltumatult ühele kahest avanurgast.

Jala nurga muutmiseks sulgege jalg veidi, voltides seda keskmise samba suunas (joonis 2), keerake nurgavalijat "W" soovitud asendisse (märgitud sümbolitega) ja avage jalg uuesti täielikult.

KESKMISE SAMBA KÕRGUSE REGULEERIMINE

Keskmise samba "C" vabastamiseks avage nupp "D". Reguleerige samba kõrgust vastavalt vajadusele, seejärel keerake nupp "D" kinni, et sammas oma kohale lukustada.

KIIRVABASTUSPLAADI PAIGALDAMINE KAAMERALE

Kinnitage plaat "G" kaamera põhja külge, keerates kaamera kruvi "M" kaamera keermestatud statiivi auku, kasutades rõngast "Q" ILMA JÕUDU RAKENDAMATA.

Enne täielikku lukustamist joondage plaat "G" kaamera objektiiviga.

Enne kasutamist veenduge, et olete plaadi "G" kindlalt kaamera külge kinnitanud.

Kui olete kinnitanud, lükake rõngas "Q" (joonis 4) alla, nii et see asetseks plaadi "G" vastas.

KAAMERA PAIGALDAMINE PEALE

Kaamera kinnitamiseks peale (joonis 5) avage hoob "H" ja samal ajal lükake turvariiv "X" alla, hoidke neid avatud asendis, kinnitades kaamera, sisestades kaamera plaadi "G" pea ülaossa, nagu on näidatud joonisel 5. Vabastage hoob "H" ja turvariiv "X".

Veenduge, et kaamera on pea külge kindlalt lukustatud, lükates hoova "H" vastu plaati "G" (joonis 6) ja kontrollides, kas kaamera peas ei liigu.

KAAMERA EEMALDAMINE PEALT

Kaamera eemaldamiseks pealt (joonis 7) avage hoob "H" ja samal ajal lükake turvariiv "X" alla. Hoidke neid avatud asendis, eemaldades kaamera, nagu on näidatud joonisel 7.

KASUTAMINE

Nupp "P" on pea liikumise lukustus. Nupu "P" kasutamisel veenduge, et hoiate kaamerat ühe käega kindlalt kinni.

Kaamera ümberpaigutamiseks avage hoob "P", keerates seda vastupäeva, kuni pall "N" saab vabalt liikuda.

Kui soovitud asend on saavutatud, blokeerige pall "N", keerates hooba "P" päripäeva, kuni see on lukus.

STATIIVI KOKKUPANEK KAAMERAPLAADIGA EEMALDATUD

Avage nupp "P", avage nupp "D", langetage sammast "C" (mitte täielikult) ja seejärel blokeerige see uuesti nupuga "D". Sulgege jalad veidi keskmise samba "C" suunas, keerake iga jala nurk "W" "suletud" asendisse (märgistatud), seejärel voltige kolm jalga täielikult üles. Statiivi jalad peavad peale mahtuma.

JALA LUKUSTUSE PINGE REGULEERIMINE

Kui teleskoopilised jala pikendused libisevad isegi pärast lukustushoova "A" pingutamist või kui lukustushoovad "A" on teie jaoks liiga jäigad, tuleb lukustuse pinget reguleerida. Selleks keerake kruvi "Z" päripäeva (pingutamiseks) või vastupäeva (veidi lõdvendamiseks), kasutades TORX-võtit number 20.

HOOLDUS

Jalgade pöörlemisliikumine võib kasutamise ajal läbida avamise ja sulgemise takistuse muutusi. Kui see olukord peaks tekkima, on soovitatav määrida liigendeid multifunktsionaalse määrdespreiga ja seejärel reguleerida kruvide tihedust võtmega T20, kuni saavutate soovitud takistuse.
