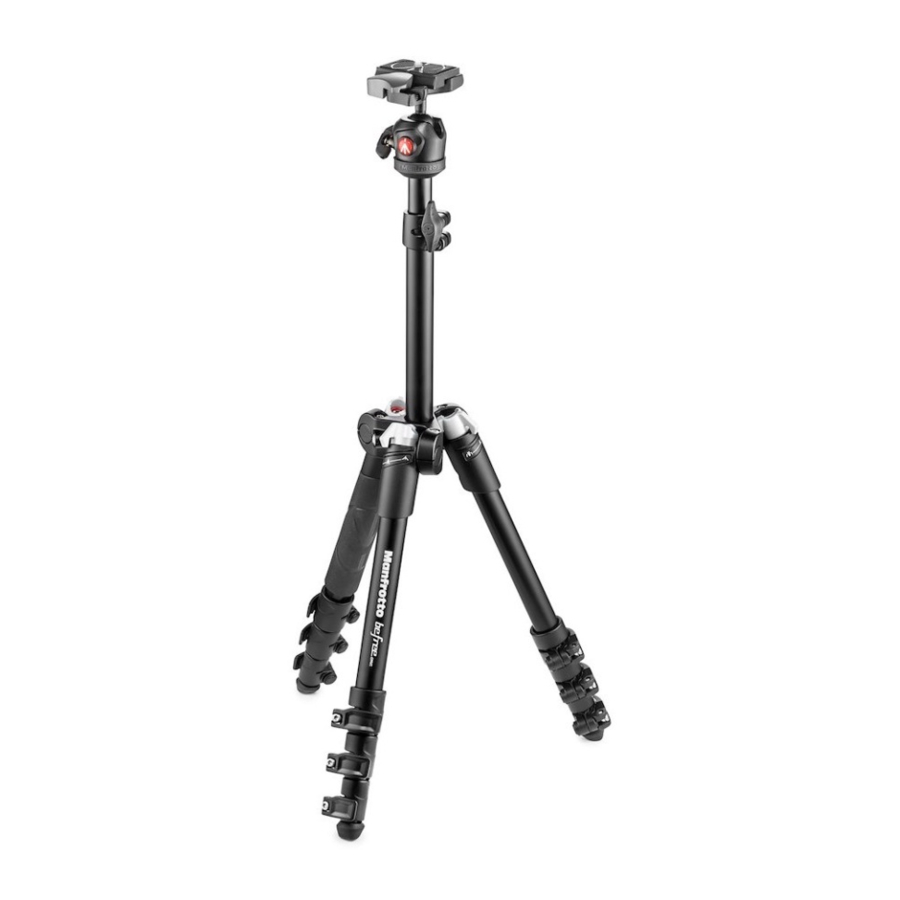

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH - Navodila za Trinožnik

POSTAVITEV

Razprite noge, kot je prikazano na sliki 1. Odprite 3 noge trinožnika.

Za nastavitev višine trinožnika ima vsaka noga teleskopske podaljške, ki jih lahko sprostite z vrtenjem ročice "A" na zaklepnem ovratniku "B".

NASTAVITEV KOTA NOG

Vsako nogo lahko nastavite neodvisno na enega od dveh kotov razpona.

Za spremembo kota noge jo rahlo zaprite tako, da jo zložite proti sredinskemu stebru (slika 2), zavrtite izbirnik kota "W" v želeni položaj (označen s simboli), nato pa nogo ponovno popolnoma odprite.

NASTAVITEV VIŠINE SREDINSKEGA STEBRA

Za sprostitev sredinskega stebra "C" odklenite gumb "D". Po potrebi nastavite višino stebra, nato pa privijte gumb "D", da zaklenete steber v položaj.

NAMESTITEV PLOŠČICE ZA HITRO SPROSTITEV NA KAMERO

Pritrdite ploščico "G" na dno kamere tako, da privijete vijak kamere "M" v navojno luknjo za trinožnik na kameri z uporabo obroča "Q" BREZ UPORABE SILE.

Pred popolno zaklenitvijo poravnajte ploščico "G" z objektivom kamere.

Pred uporabo se prepričajte, da ste varno pritrdili ploščico "G" na kamero.

Ko je pritrjena, potisnite obroč "Q" (slika 4) navzdol, tako da leži ravno ob ploščici "G".

NAMESTITEV KAMERE NA GLAVO

Za namestitev kamere na glavo (slika 5) odprite ročico "H" in hkrati potisnite varnostno zapah "X" navzdol, držite ju v odprtem položaju, medtem ko pritrdite kamero tako, da vstavite ploščico kamere "G" v vrh glave, kot je prikazano na sliki 5. Sprostite ročico "H" in varnostno zapah "X".

Prepričajte se, da je kamera varno zaklenjena na glavo, tako da potisnete ročico "H" ob ploščico "G" (slika 6) in preverite, ali se kamera ne premika v glavi.

ODSTRANITEV KAMERE Z GLAVE

Za odstranitev kamere z glave (slika 7) odprite ročico "H" in hkrati potisnite varnostno zapah "X" navzdol. Držite ju v odprtem položaju, medtem ko odstranjujete kamero, kot je prikazano na sliki 7.

UPORABA

Gumb "P" je zaklep gibanja glave. Pri upravljanju z gumbom "P" se prepričajte, da z eno roko varno držite kamero.

Za spremembo položaja kamere odklenite ročico "P" tako, da jo vrtite v nasprotni smeri urinega kazalca, dokler se krogla "N" ne more prosto premikati.

Ko dosežete želeni položaj, blokirajte kroglo "N" tako, da vrtite ročico "P" v smeri urinega kazalca, dokler se ne zaklene.

ZLOŽITE TRINOŽNIK Z ODSTRANJENO PLOŠČICO KAMERE

Odklenite gumb "P", odklenite gumb "D", spustite steber "C" (ne popolnoma) in ga nato ponovno blokirajte z gumbom "D". Rahlo zaprite noge proti sredinskemu stebru "C", zavrtite kot "W" vsake noge v "zaprt" položaj (označen), nato pa popolnoma zložite tri noge navzgor. Noge trinožnika se morajo prilegati glavi.

NASTAVITEV NAPETOSTI ZAKLEPA NOG

Če teleskopski podaljški nog zdrsnejo, tudi po tem, ko ste privili zaklepno ročico "A", ali če so zaklepne ročice "A" za vas pretrde za uporabo, bo treba prilagoditi napetost zaklepanja. To storite tako, da z ključem TORX številka 20 zavrtite vijak "Z" v smeri urinega kazalca (za zategovanje) ali v nasprotni smeri urinega kazalca (za rahljanje, rahlo).

VZDRŽEVANJE

Rotacijsko gibanje nog lahko med uporabo doživi spremembe v odpornosti pri odpiranju in zapiranju. Če pride do te situacije, je priporočljivo, da spoje namažete z večnamenskim mazivnim sprejem in nato prilagodite zategnjenost vijakov s ključem T20, dokler ne dobite želene odpornosti.
