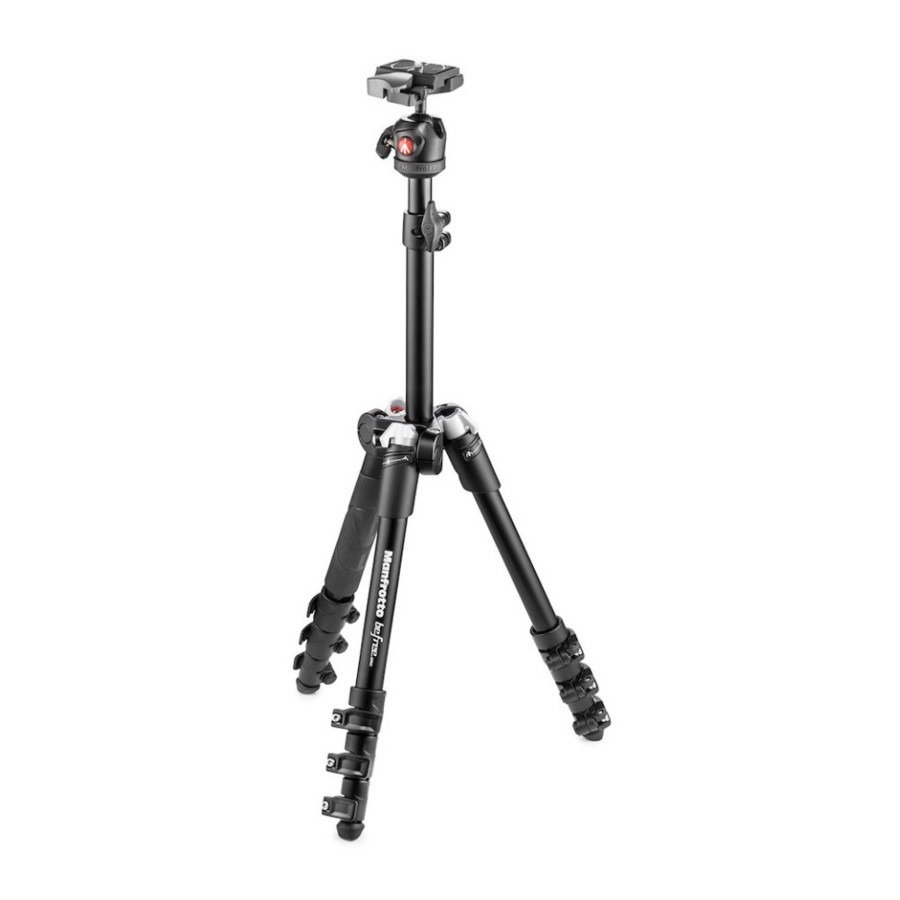

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH - Manual do Tripé

CONFIGURAÇÃO

Desdobre as pernas conforme mostrado na fig. 1. Abra as 3 pernas do tripé.

Para ajustar a altura do tripé, cada perna tem extensões telescópicas que podem ser liberadas girando a alavanca "A" na braçadeira de travamento "B".

AJUSTE DO ÂNGULO DA PERNA

Cada perna pode ser definida independentemente em qualquer um dos dois ângulos de abertura.

Para alterar o ângulo de uma perna, feche a perna ligeiramente dobrando-a em direção à coluna central (fig. 2), gire o seletor de ângulo "W" para a posição desejada (indicada pelos símbolos) e, em seguida, abra a perna totalmente novamente.

AJUSTE DA ALTURA DA COLUNA CENTRAL

Para liberar a coluna central "C", destrave o botão "D". Ajuste a altura da coluna conforme necessário e, em seguida, aperte o botão "D" para travar a coluna na posição.

FIXAÇÃO DA PLACA DE LIBERAÇÃO RÁPIDA NA CÂMERA

Fixe a placa "G" na base da câmera apertando o parafuso da câmera "M" no orifício rosqueado do tripé da câmera usando o anel "Q" SEM APLICAR FORÇA.

Antes de travar totalmente, alinhe a placa "G" com a lente da câmera.

Certifique-se de ter fixado com segurança a placa "G" na câmera antes de usar.

Depois de fixado, empurre o anel "Q" (fig. 4) para baixo, de modo que fique plano contra a placa "G".

MONTAGEM DA CÂMERA NA CABEÇA

Para montar a câmera na cabeça (fig. 5), abra a alavanca "H" e, ao mesmo tempo, empurre a trava de segurança "X" para baixo, mantenha-os na posição aberta enquanto fixa a câmera encaixando a placa da câmera "G" na parte superior da cabeça, conforme mostrado na fig. 5. Solte a alavanca "H" e a trava de segurança "X".

Certifique-se de que a câmera esteja travada com segurança na cabeça empurrando a alavanca "H" contra a placa "G" (fig. 6) e verificando se a câmera não se move na cabeça.

REMOÇÃO DA CÂMERA DA CABEÇA

Para remover a câmera da cabeça (fig. 7), abra a alavanca "H" e, ao mesmo tempo, empurre a trava de segurança "X" para baixo. Mantenha-os na posição aberta enquanto remove a câmera, conforme mostrado na fig. 7.

USO

O botão "P" é a trava de movimento da cabeça. Sempre que operar o botão "P", certifique-se de segurar a câmera com segurança com uma das mãos.

Para reposicionar a câmera, destrave a alavanca "P" girando no sentido anti-horário até que a esfera "N" possa se mover livremente.

Assim que a posição desejada for alcançada, bloqueie a esfera "N" girando a alavanca "P" no sentido horário até travar.

DOBRAR O TRIPÉ COM A PLACA DA CÂMERA REMOVIDA

Destrave o botão "P", destrave o botão "D", abaixe a coluna "C" (não completamente) e, em seguida, bloqueie-a novamente com o botão "D". Feche as pernas ligeiramente em direção à coluna central "C", gire o ângulo "W" de cada perna na posição "fechada" (marcada) e, em seguida, dobre completamente as três pernas para cima. As pernas do tripé devem se encaixar na cabeça.

AJUSTE DA TENSÃO DA TRAVA DA PERNA

Se as extensões telescópicas da perna deslizarem mesmo depois de ter apertado a alavanca de travamento "A", ou se as alavancas de travamento "A" estiverem muito rígidas para você usar, a tensão de travamento precisará ser ajustada. Para fazer isso, gire o parafuso "Z" no sentido horário (para apertar) ou no sentido anti-horário (para soltar, levemente) usando uma chave TORX número 20.

MANUTENÇÃO

O movimento de rotação das pernas pode sofrer variações na resistência à abertura e fechamento durante o uso. Se essa situação ocorrer, recomenda-se lubrificar as juntas com um spray lubrificante multifuncional e, em seguida, ajustar o aperto dos parafusos com a chave T20 até obter a resistência desejada.
