Manfrotto MHXPRO-BHQ2 - Manual e vídeo de análise da cabeça esférica Xpro
INTRODUÇÃO

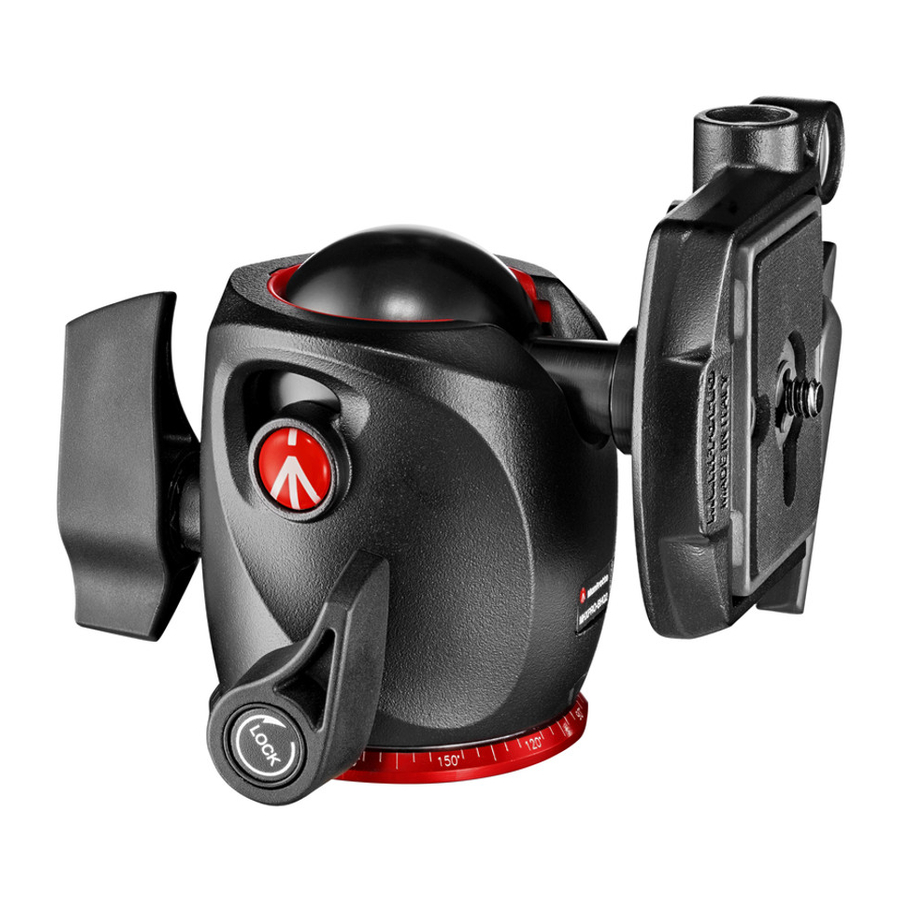

Uma cabeça esférica profissional projetada para câmeras de formato médio.
CONFIGURAÇÃO
Monte a cabeça no tripé usando a rosca fêmea de 3/8" "A".
A placa superior dos tripés Manfrotto é equipada com três parafusos de fixação "B" que prendem a base da cabeça para garantir um travamento eficaz e seguro.
REMOVER A PLACA DE LIBERAÇÃO RÁPIDA DA CABEÇA
Para remover a placa "G", é necessário abrir a alavanca "H".
A alavanca "H" não pode ser aberta enquanto a alavanca de segurança "I" estiver na posição fechada. Para remover a trava de segurança, gire a alavanca "H" e empurre para baixo a alavanca de segurança "I" até que a alavanca "H" atinja o batente.
MONTAR A CÂMERA NA PLACA
Fixe a câmera na placa "G" parafusando o parafuso da câmera "M" no orifício roscado da câmera SEM APLICAR FORÇA, usando o anel "Q". Antes de travar completamente, alinhe a câmera com a marcação "LENS" (LENTE) na placa "G".
Certifique-se de ter travado firmemente a câmera na placa de liberação antes de usar.
MONTAR A CÂMERA NA CABEÇA
Empurre o anel "Q" para que fique plano contra a placa "G".
Insira a placa da câmera "G" (fig. 4) na parte superior da cabeça até que a alavanca de travamento "H" clique e feche.
Certifique-se de que a placa "G" (fig. 5) esteja totalmente travada, empurrando a alavanca "H" e verificando se a câmera está encaixada com segurança na cabeça.
REMOVER A CÂMERA DA CABEÇA
Sempre que a câmera precisar ser removida da cabeça, segure a câmera com segurança em uma mão enquanto gira a alavanca "H" e empurre para baixo a alavanca de segurança "I" até que a alavanca "H" atinja o batente.
USO
A cabeça tem movimentos panorâmicos e de esfera independentes.
A alavanca "E" trava o movimento panorâmico.
Para liberar o movimento, destrave a alavanca "E" girando no sentido anti-horário.
Uma vez alcançada a posição desejada, trave a cabeça girando a alavanca "E" totalmente no sentido horário. A alavanca "C" trava o movimento da esfera.
Para garantir que a cabeça esférica seja usada com segurança, sempre segure a câmera com uma mão enquanto libera a esfera.
Para liberar a esfera "D" para posicionar a câmera, destrave a alavanca "C" girando no sentido anti-horário. Uma vez alcançada a posição desejada, trave a esfera "D" girando a alavanca "C" totalmente no sentido horário.
A cabeça incorpora um ajuste de fricção separado para o movimento da esfera, o que facilita o controle do posicionamento da cabeça antes de travá-la. Para ajustar a fricção, certifique-se de que a esfera "D" não esteja travada (girando a alavanca de travamento "C" no sentido anti-horário). Em seguida, segure a câmera em uma mão e gire com a outra o botão "F" no sentido horário para aumentar a fricção, no sentido anti-horário para reduzir a fricção.
A fricção não permite o travamento da câmera: recomendamos travar a esfera "D" girando totalmente a alavanca "C".
