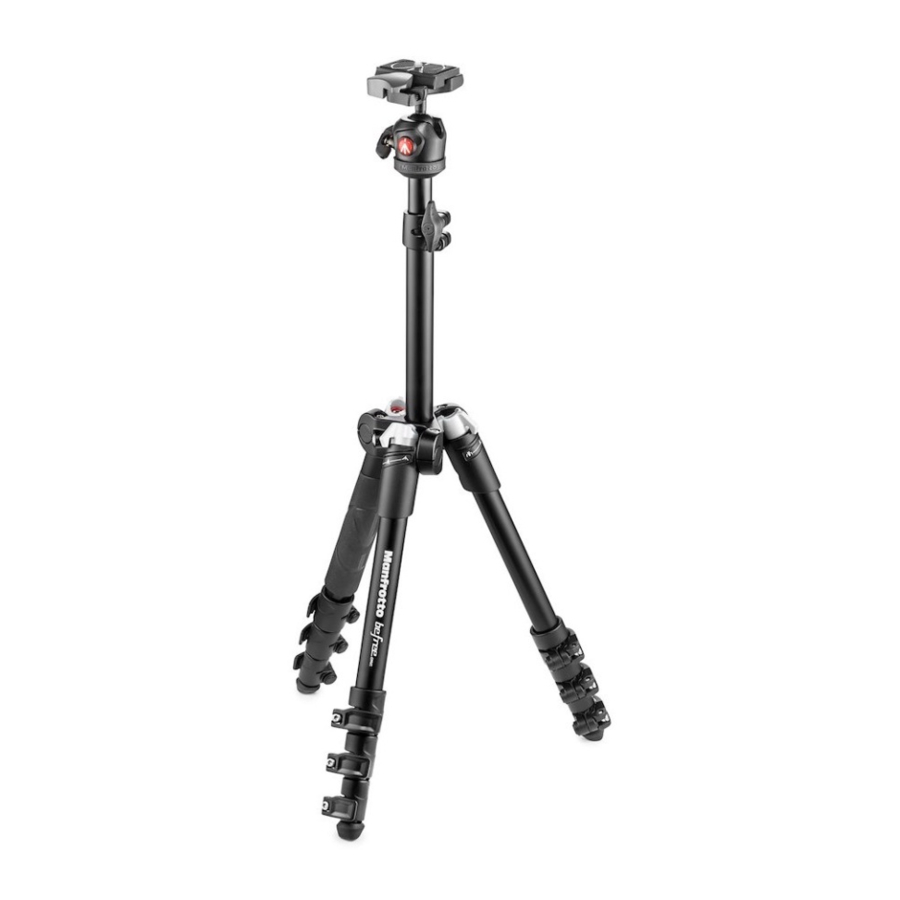

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH - Manual del trípode

PREPARACIÓN

Despliegue las patas como se muestra en la fig. 1. Abra las 3 patas del trípode.

Para ajustar la altura del trípode, cada pata tiene extensiones telescópicas que se pueden liberar girando la palanca "A" en el collar de bloqueo "B".

AJUSTE DEL ÁNGULO DE LAS PATAS

Cada pata se puede ajustar independientemente en uno de los dos ángulos de apertura.

Para cambiar el ángulo de una pata, ciérrela ligeramente plegándola hacia la columna central (fig. 2), gire el selector de ángulo "W" a la posición deseada (indicada por los símbolos) y luego vuelva a abrir la pata por completo.

AJUSTE DE LA ALTURA DE LA COLUMNA CENTRAL

Para liberar la columna central "C", desbloquee la perilla "D". Ajuste la altura de la columna según sea necesario, luego apriete la perilla "D" para bloquear la columna en su posición.

COLOCACIÓN DE LA PLACA DE LIBERACIÓN RÁPIDA EN LA CÁMARA

Fije la placa "G" a la base de la cámara apretando el tornillo de la cámara "M" en el orificio roscado del trípode de la cámara usando el anillo "Q" SIN APLICAR FUERZA.

Antes de bloquear completamente, alinee la placa "G" con la lente de la cámara.

Asegúrese de haber sujetado de forma segura la placa "G" a la cámara antes de usarla.

Una vez sujeta, empuje el anillo "Q" (fig. 4) hacia abajo para que quede plano contra la placa "G".

MONTAJE DE LA CÁMARA EN EL CABEZAL

Para montar la cámara en el cabezal (fig. 5), abra la palanca "H" y, al mismo tiempo, empuje el seguro "X" hacia abajo, manténgalos en la posición abierta mientras sujeta la cámara insertando la placa de la cámara "G" en la parte superior del cabezal como se muestra en la fig. 5. Suelte la palanca "H" y el seguro "X".

Asegúrese de que la cámara esté bloqueada de forma segura en el cabezal empujando la palanca "H" contra la placa "G" (fig. 6) y comprobando que la cámara no se mueva en el cabezal.

EXTRACCIÓN DE LA CÁMARA DEL CABEZAL

Para extraer la cámara del cabezal (fig. 7), abra la palanca "H" y, al mismo tiempo, empuje el seguro "X" hacia abajo. Manténgalos en la posición abierta mientras extrae la cámara como se muestra en la fig. 7.

USO

La perilla "P" es el bloqueo de movimiento del cabezal. Siempre que opere la perilla "P", asegúrese de sujetar la cámara de forma segura con una mano.

Para reposicionar la cámara, desbloquee la palanca "P" girándola en sentido antihorario hasta que la rótula "N" pueda moverse libremente.

Una vez que se alcanza la posición deseada, bloquee la rótula "N" girando la palanca "P" en el sentido de las agujas del reloj hasta que se bloquee.

PLEGAR EL TRÍPODE CON LA PLACA DE LA CÁMARA RETIRADA

Desbloquee la perilla "P", desbloquee la perilla "D", baje la columna "C" (no completamente) y luego bloquéela nuevamente con la perilla "D". Cierre ligeramente las patas hacia la columna central "C", gire el ángulo "W" de cada pata a la posición "cerrada" (marcada), luego pliegue completamente las tres patas hacia arriba. Las patas del trípode deben encajar en el cabezal.

AJUSTE DE LA TENSIÓN DEL BLOQUEO DE LAS PATAS

Si las extensiones telescópicas de las patas se deslizan incluso después de haber apretado la palanca de bloqueo "A", o si las palancas de bloqueo "A" son demasiado rígidas para su uso, será necesario ajustar la tensión de bloqueo. Para ello, gire el tornillo "Z" en el sentido de las agujas del reloj (para apretar) o en el sentido contrario a las agujas del reloj (para aflojar, ligeramente) utilizando una llave TORX número 20.

MANTENIMIENTO

El movimiento de rotación de las patas podría sufrir variaciones en la resistencia a la apertura y al cierre durante el uso. Si se produjera esta situación, se recomienda lubricar las juntas con un spray lubricante multifunción y luego ajustar la tensión de los tornillos con la llave T20 hasta obtener la resistencia deseada.
