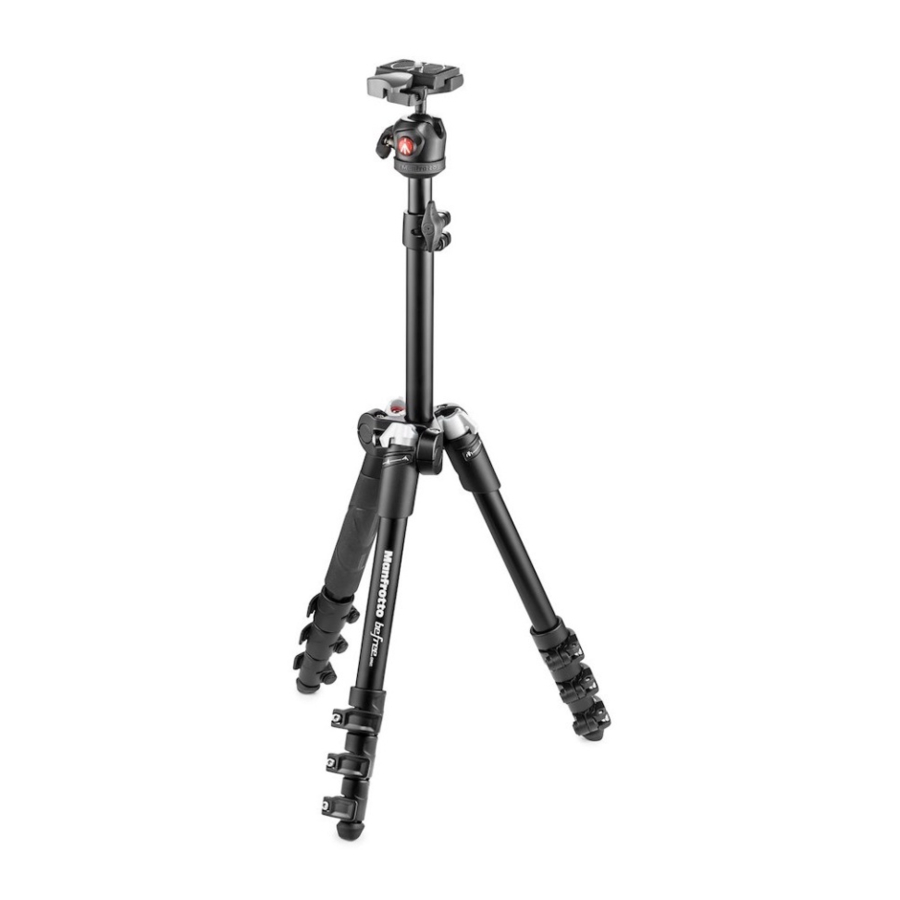

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH - Manuale del treppiede

IMPOSTAZIONE

Aprire le gambe come mostrato in fig. 1. Aprire le 3 gambe del treppiede.

Per regolare l'altezza del treppiede, ogni gamba ha estensioni telescopiche che possono essere rilasciate ruotando la leva "A" sul collare di bloccaggio "B".

REGOLAZIONE DELL'ANGOLO DELLE GAMBE

Ogni gamba può essere impostata indipendentemente a uno dei due angoli di apertura.

Per cambiare l'angolo di una gamba, chiudere leggermente la gamba piegandola verso la colonna centrale (fig. 2), ruotare il selettore dell'angolo "W" nella posizione desiderata (indicata dai simboli), quindi aprire di nuovo completamente la gamba.

REGOLAZIONE DELL'ALTEZZA DELLA COLONNA CENTRALE

Per rilasciare la colonna centrale "C", sbloccare la manopola "D". Regolare l'altezza della colonna come richiesto, quindi serrare la manopola "D" per bloccare la colonna in posizione.

FISSAGGIO DELLA PIASTRA A RILASCIO RAPIDO ALLA FOTOCAMERA

Fissare la piastra "G" alla base della fotocamera serrando la vite della fotocamera "M" nel foro filettato del treppiede della fotocamera utilizzando l'anello "Q" SENZA APPLICARE FORZA.

Prima di bloccare completamente, allineare la piastra "G" con l'obiettivo della fotocamera.

Assicurarsi di aver fissato saldamente la piastra "G" alla fotocamera prima dell'uso.

Una volta fissato, spingere l'anello "Q" (fig. 4) verso il basso in modo che si appoggi sulla piastra "G".

MONTAGGIO DELLA FOTOCAMERA SULLA TESTA

Per montare la fotocamera sulla testa (fig. 5), aprire la leva "H" e contemporaneamente spingere verso il basso il fermo di sicurezza "X", tenerli in posizione aperta mentre si fissa la fotocamera inserendo la piastra della fotocamera "G" nella parte superiore della testa come mostrato in fig. 5. Rilasciare la leva "H" e il fermo di sicurezza "X".

Assicurarsi che la fotocamera sia bloccata saldamente alla testa spingendo la leva "H" contro la piastra "G" (fig. 6) e verificando che la fotocamera non si muova nella testa.

RIMOZIONE DELLA FOTOCAMERA DALLA TESTA

Per rimuovere la fotocamera dalla testa (fig. 7), aprire la leva "H" e contemporaneamente spingere verso il basso il fermo di sicurezza "X". Tenerli in posizione aperta mentre si rimuove la fotocamera come mostrato in fig. 7.

USO

La manopola "P" è il blocco del movimento della testa. Ogni volta che si aziona la manopola "P", assicurarsi di tenere saldamente la fotocamera con una mano.

Per riposizionare la fotocamera, sbloccare la leva "P" ruotando in senso antiorario fino a quando la sfera "N" può muoversi liberamente.

Una volta raggiunta la posizione desiderata, bloccare la sfera "N" ruotando la leva "P" in senso orario fino al blocco.

PIEGARE IL TREPPIEDE CON LA PIASTRA DELLA FOTOCAMERA RIMOSSA

Sbloccare la manopola "P", sbloccare la manopola "D", abbassare la colonna "C" (non completamente) e quindi bloccarla di nuovo con la manopola "D". Chiudere leggermente le gambe verso la colonna centrale "C", ruotare l'angolo "W" di ogni gamba sulla posizione "chiusa" (contrassegnata), quindi piegare completamente le tre gambe verso l'alto. Le gambe del treppiede devono adattarsi alla testa.

REGOLAZIONE DELLA TENSIONE DEL BLOCCO DELLA GAMBA

Se le estensioni telescopiche delle gambe scivolano anche dopo aver stretto la leva di blocco "A", o se le leve di blocco "A" sono troppo rigide per essere utilizzate, sarà necessario regolare la tensione di blocco. Per fare ciò, ruotare la vite "Z" in senso orario (per stringere) o in senso antiorario (per allentare, leggermente) utilizzando una chiave TORX numero 20.

MANUTENZIONE

Il movimento di rotazione delle gambe potrebbe subire variazioni nella resistenza all'apertura e alla chiusura durante l'uso. Se dovesse verificarsi questa situazione, si consiglia di lubrificare i giunti con uno spray lubrificante multifunzione e quindi di regolare la tenuta delle viti con la chiave T20 fino ad ottenere la resistenza desiderata.
