Manfrotto MVR901ECEX - Manuale della pinza di controllo remoto
CONTENUTO DELLA CONFEZIONE
Verificare di aver ricevuto i seguenti articoli:
- Manuali utente
- Controllo remoto per videocamera

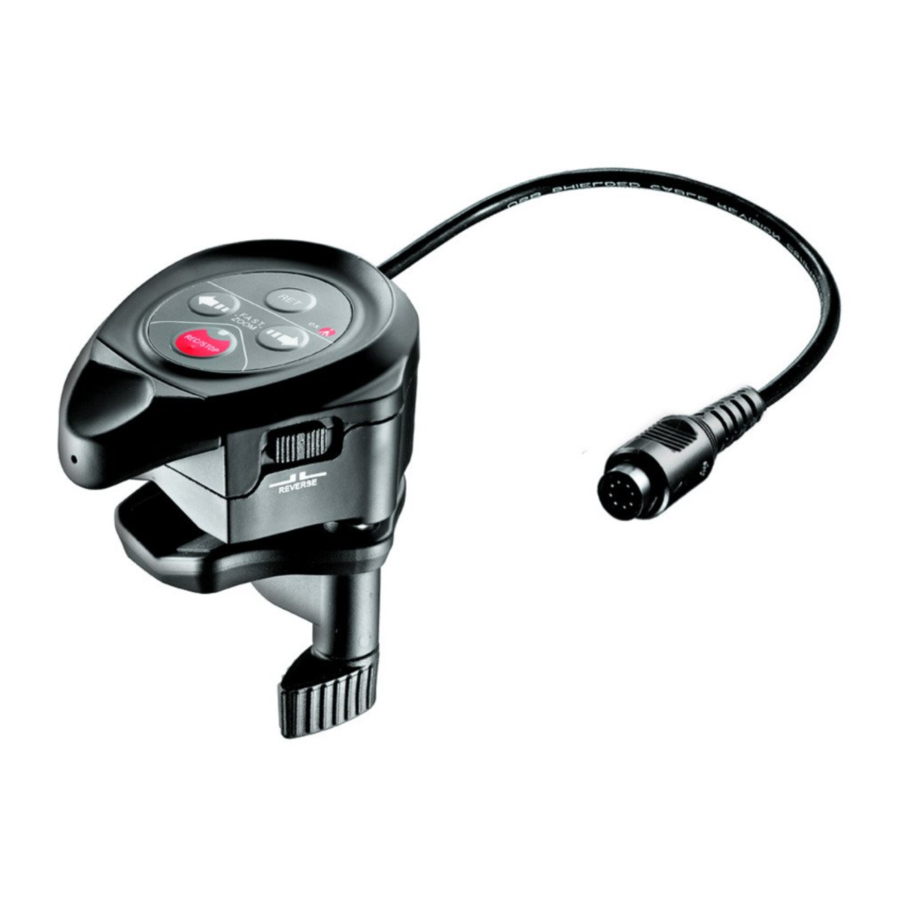

PANORAMICA DEL DISPOSITIVO
Il controller dello zoom è progettato per controllare il funzionamento delle videocamere Sony PMW-EX.
- REC/STOP
- Zoom veloce
- RET
- Indicatore LED di alimentazione
- Limite di velocità dello zoom
- Interruttore della direzione dello zoom
- Manopola dello zoom
Caratteristiche
- Controllo dello zoom variabile e continuo
- Limite di velocità dello zoom
- Interruttore della direzione dello zoom
- Registrazione on/off
- Funzione RET
- Zoom tele/grandangolare a velocità massima con pulsanti one-touch
- Indicatore LED di accensione
- Cavo lungo 100 cm
- Intervallo di serraggio: tubo/barra/asta rotonda: da 12 mm (0,47") a 23 mm (0,90") di diametro
COLLEGAMENTO AL SUPPORTO
Intervallo di serraggio: tubo/barra/asta rotonda: Ø 12 mm (0,47") a 23 mm (0,90") di diametro
COLLEGAMENTO ALLA FOTOCAMERA
- Spegnere la fotocamera
- Assicurarsi di collegare il controller solo alle videocamere Sony PMW-EX.
- Collegare il cavo del controller al connettore a 8 pin presente sulle fotocamere
- Accendere la fotocamera: ora è possibile iniziare a utilizzare il controller.
Dopo aver acceso la fotocamera, l'indicatore LED dovrebbe illuminarsi ininterrottamente.
FUNZIONAMENTO
Funzionalità della manopola
La manopola consente di controllare lo zoom ruotandola a destra o a sinistra.
Maggiore è l'angolo di rotazione della manopola, maggiore è la velocità dello zoom.
Selezione del limite di velocità dello zoom
Ruotare il limite di velocità dello zoom in senso orario per impostare un limite di velocità dello zoom più elevato. Ruotarlo nella direzione opposta per impostare un limite di velocità inferiore.
Zoom in modalità variabile
Ruotare la manopola dello zoom a destra o a sinistra per ingrandire in tele o in grandangolo (a seconda della configurazione della direzione dello zoom).
Maggiore è l'angolo di rotazione della manopola, maggiore è la velocità dello zoom. La velocità dello zoom è limitata dal "limite di velocità dello zoom".
Zoom in modalità a velocità massima
Premere uno dei pulsanti "fast zoom" (zoom veloce) per ingrandire in grandangolo o in tele (a seconda della posizione dell'interruttore della direzione dello zoom) con la massima velocità di zoom. Lo zoom a velocità massima sovrascrive l'impostazione del "limite di velocità dello zoom".
Avvio/arresto della registrazione
Premere il pulsante una volta per avviare la registrazione.
Premere di nuovo il pulsante per interrompere la registrazione.
Funzione RET
Premere il pulsante per eseguire la funzione RET.
Personalizzazione della direzione dello zoom
Per modificare la direzione dello zoom, spostare l'interruttore della direzione dello zoom, che si trova sul lato destro del corpo del controller, nella posizione opposta.
PRECAUZIONI
Resistenza all'acqua
Abbiamo prestato molta attenzione nel rendere il controller il più resistente all'acqua possibile, pur mantenendo un prezzo ragionevole.
Tuttavia, non possiamo garantire una resistenza all'acqua al 100% in tutte le circostanze ed è necessario evitare di utilizzare il controller in condizioni ambientali difficili come pioggia e livelli di umidità superiori al 70%.
Alta temperatura
Evitare temperature superiori a +70°C; in particolare, non lasciare il controller esposto al contatto diretto con la luce solare intensa, ad esempio in un'auto parcheggiata in un luogo soleggiato.
SPECIFICHE OPERATIVE
Intervallo di temperatura di funzionamento: da -10°C (14°F) a +60°C (140°F)
Intervallo di temperatura di stoccaggio: da -20°C (-4°F°) a +70°C (158°F)
Umidità relativa (senza condensa) max. 70%
ESCLUSIONE DI RESPONSABILITÀ
Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso. Manfrotto non fornisce alcuna garanzia e non sarà responsabile per eventuali errori sulle informazioni contenute in questo documento.
DICHIARAZIONE DI CONFORMITÀ
Conformità per l'Europa
La marcatura con il simbolo CE indica la conformità di questo sistema alle direttive del Consiglio dell'Unione Europea applicabili
Informazioni FCC Classe B
Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per un dispositivo digitale di Classe B, in conformità alla parte 15 delle norme FCC. Tali limiti sono concepiti per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non installata e utilizzata in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo l'apparecchiatura, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure:
- Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.
Eventuali modifiche o alterazioni non espressamente approvate da Manfrotto potrebbero invalidare l'autorità dell'utente a utilizzare questa apparecchiatura
Dichiarazione ICES-003/NMB-003
Questo dispositivo è conforme alla norma canadese ICES-003 Classe B.
