Manfrotto MVR901ECEX - Bedienungsanleitung für Fernbedienungsklemme

LIEFERUMFANG

Überprüfen Sie, ob Sie die folgenden Artikel erhalten haben:

• Bedienungsanleitungen
• Videokamera-Fernbedienung

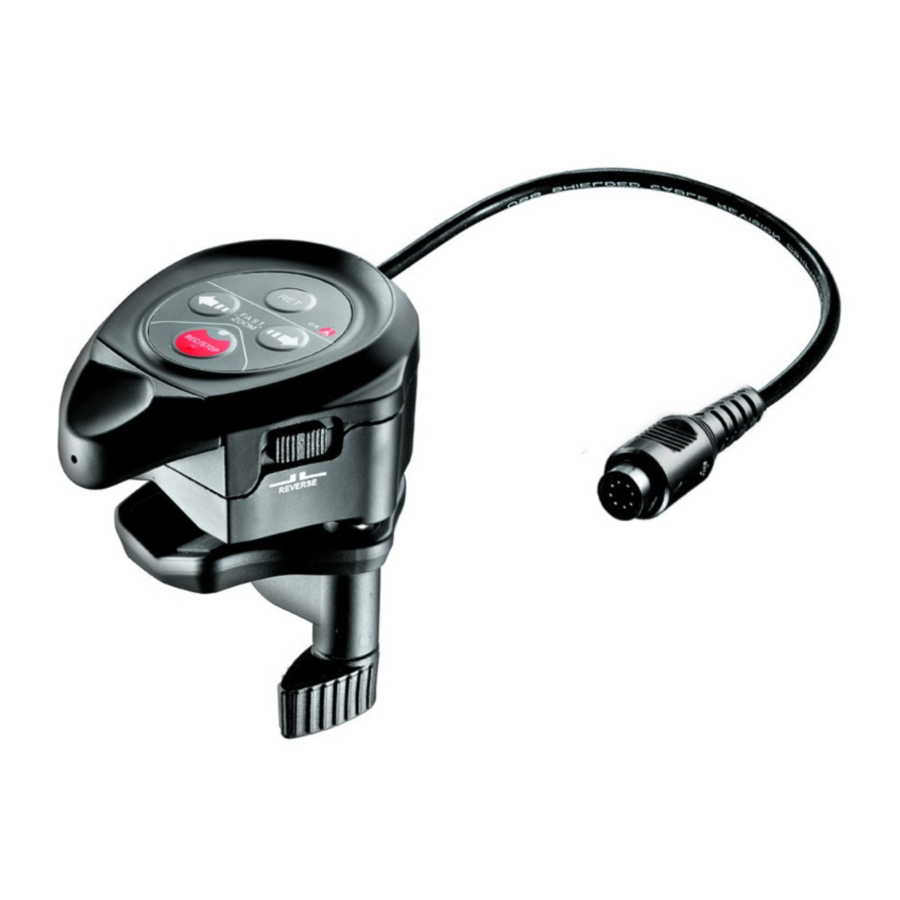

GERÄTEÜBERSICHT

Der Zoom-Controller wurde zur Steuerung von Sony PMW-EX Videokameras entwickelt.

1. REC/STOP (AUFNAHME/STOPP)
2. Schneller Zoom
3. RET
4. Betriebs-LED-Anzeige
5. Zoom-Geschwindigkeitsbegrenzung
6. Zoom-Richtungsschalter
7. Zoom-Drehknopf

Merkmale

• Variable stufenlose Zoomsteuerung
• Zoom-Geschwindigkeitsbegrenzung
• Zoom-Richtungsschalter
• Aufnahme ein/aus
• RET-Funktion
• Maximale Geschwindigkeit Weitwinkel-/Tele-Zoom mit One-Touch-Tasten
• Betriebs-LED-Anzeige
• 100 cm langes Kabel
• Klemmbereich: Rundrohr/Stange: 12 mm (0,47 Zoll) bis 23 mm (0,90 Zoll) Durchmesser

ANSCHLUSS AN DIE HALTERUNG

Klemmbereich: Rundrohr/Stange: Ø 12mm (0,47 Zoll) bis 23mm (0,90 Zoll) Durchmesser

ANSCHLUSS AN DIE KAMERA

1. Schalten Sie die Kamera aus
2. Stellen Sie sicher, dass Sie den Controller nur an Sony PMW-EX Videokameras anschließen.
3. Verbinden Sie das Controller-Kabel mit dem 8-poligen Anschluss an den Kameras
4. Schalten Sie die Kamera ein – nun können Sie den Controller verwenden.
   Nach dem Einschalten der Kamera sollte die LED-Anzeige dauerhaft leuchten.

BETRIEB

Funktionalität des Drehknopfs

Der Drehknopf ermöglicht die Steuerung des Zooms durch Drehen nach rechts oder links.
Je stärker der Drehknopf gedreht wird, desto schneller ist die Zoomgeschwindigkeit.

Einstellen der Zoom-Geschwindigkeitsbegrenzung

Drehen Sie die Zoom-Geschwindigkeitsbegrenzung im Uhrzeigersinn, um eine höhere Zoom-Geschwindigkeitsbegrenzung einzustellen. Drehen Sie sie in die entgegengesetzte Richtung, um eine niedrigere Geschwindigkeitsbegrenzung einzustellen.

Variabler Zoommodus

Drehen Sie den Zoom-Drehknopf nach rechts oder links, um in Tele- oder Weitwinkelposition zu zoomen (abhängig von der eingestellten Zoomrichtung).
Je stärker der Drehknopf gedreht wird, desto schneller ist die Zoomgeschwindigkeit. Die Zoomgeschwindigkeit wird durch das "zoom speed limit" (Zoom-Geschwindigkeitsbegrenzung) begrenzt.

Zoom im Maximalgeschwindigkeitsmodus

Drücken Sie eine der "fast zoom" (schneller Zoom)-Tasten, um mit maximaler Zoomgeschwindigkeit weit oder tele zu zoomen (abhängig von der Position des Zoom-Richtungsschalters). Der Maximalgeschwindigkeits-Zoom überschreibt die Einstellung des "zoom speed limit" (Zoom-Geschwindigkeitsbegrenzung).

Aufnahme starten/stoppen

Drücken Sie die Taste einmal, um die Aufnahme zu starten.
Drücken Sie die Taste erneut, um die Aufnahme zu stoppen.

RET-Funktion

Drücken Sie die Taste, um die RET-Funktion auszuführen.

Anpassen der Zoom-Richtung

Um die Zoom-Richtung zu ändern, bewegen Sie den Zoom-Richtungsschalter, der sich auf der rechten Seite des Controller-Gehäuses befindet, in die entgegengesetzte Position.

VORSICHTSMASSNAHMEN

Wasserdichtigkeit

Wir haben großen Wert darauf gelegt, den Controller so wasserdicht wie möglich zu gestalten, unter Beibehaltung eines angemessenen Preises.
Wir können jedoch unter allen Umständen keine 100%ige Wasserdichtigkeit garantieren und Sie sollten den Controller nicht unter extremen Umgebungsbedingungen wie Regen und einer Luftfeuchtigkeit von über 70 % verwenden.

Hohe Temperatur

Vermeiden Sie Temperaturen über +70°C – lassen Sie den Controller insbesondere nicht direktem, starkem Sonnenlicht ausgesetzt, z.B. im Auto, das an einem sonnigen Ort geparkt ist.

BETRIEBSSPEZIFIKATIONEN

Betriebstemperaturbereich -10°C (14°F) + 60°C (140°F)
Lagertemperaturbereich -20°C (-4°F°) + 70°C (158°F)
Relative Luftfeuchtigkeit (nicht kondensierend) max. 70%

HAFTUNGSAUSSCHLUSS

Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden. Manfrotto übernimmt keine Gewährleistung und haftet nicht für Fehler in den in diesem Dokument enthaltenen Informationen.

KONFORMITÄTSERKLÄRUNG

Konformität für Europa

Die Kennzeichnung mit dem CE-Symbol weist auf die Konformität dieses Systems mit den anwendbaren Richtlinien des Rates der Europäischen Union hin.

FCC Klasse B Informationen

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohninstallation bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen, und wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an einem Stromkreis an, der sich von dem unterscheidet, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker, um Hilfe zu erhalten.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von Manfrotto genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

ICES-003/NMB-003 Erklärung

Dieses Gerät entspricht dem kanadischen ICES-003 Klasse B.
