Manfrotto 804RC2 - Handbuch für Kamerazubehör
EINLEITUNG

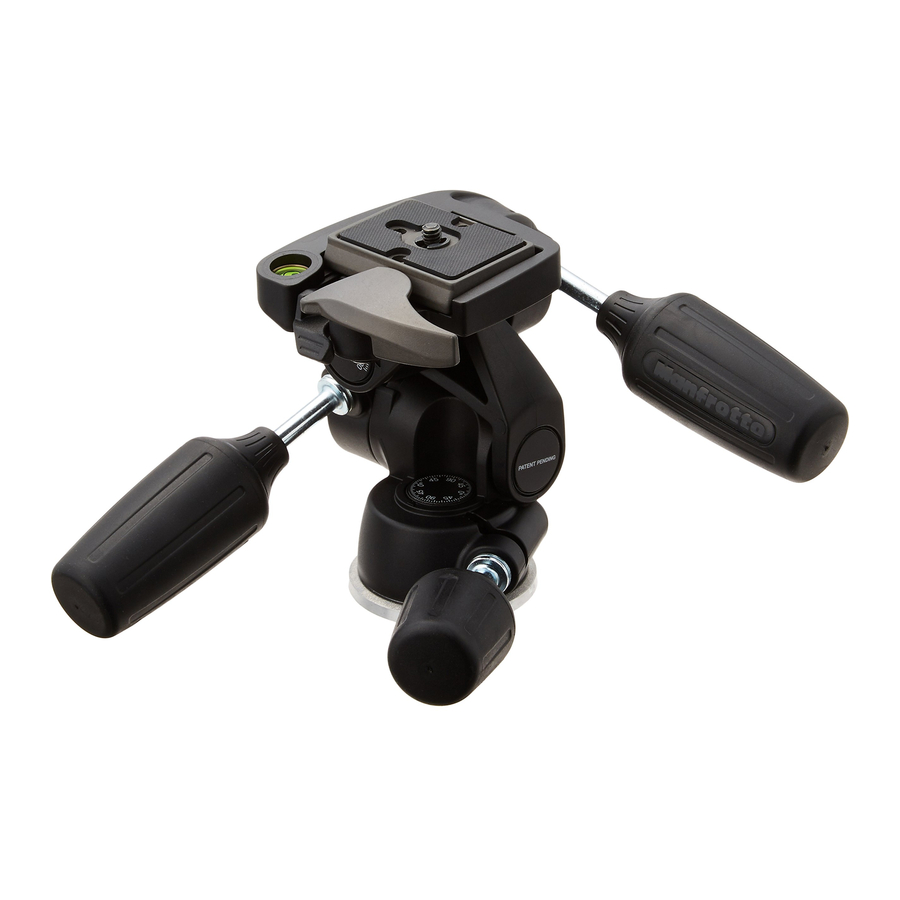

Professioneller 3-Wege-Neiger, ideal für 35mm Spiegelreflex- und Mittelformatkameras.
HAUPTMERKMALE
- Ergonomisch geformte Bediengriffe
- Schnellwechselplatte mit zweifacher Sicherung
- Wird mit einer innovativen Vorrichtung geliefert, die das Kameragewicht auf der Neigeachse unterstützt.
Der Kopf wird mit seinen drei demontierten Handgriffen „A“, „B“ und „C“ geliefert. Montieren Sie die Handgriffe wie in Abb. 1 gezeigt.
AUFBAU
KOPF AM STATIV MONTIEREN
Montieren Sie den Kopf am Stativ mithilfe des 3/8"-Innengewindes „E“.
Die obere Platte von Manfrotto Stativen ist mit drei Feststellschrauben „F“ ausgestattet, die sich an der Basis des Kopfes festklemmen, um eine effektive und sichere Arretierung zu gewährleisten.
SCHNELLWECHSELPLATTE VOM KOPF ENTFERNEN
Um die Platte „G“ zu entfernen, ist es notwendig, den Hebel „H“ zu öffnen.
Der Hebel „H“ kann nicht geöffnet werden, solange der Sicherheitshebel „I“ geschlossen ist. Um die Sicherheitsarretierung zu lösen, drehen Sie den Hebel „H“ und drücken Sie den Sicherheitshebel „I“ nach unten, bis der Hebel „H“ den Anschlag erreicht.
KAMERA AUF DER PLATTE MONTIEREN
Befestigen Sie die Kamera auf der Platte „G“, indem Sie die Kameraschraube „M“ OHNE KRAFTEINWIRKUNG mithilfe des Rings „Q“ in das Gewindeloch der Kamera schrauben.
Bevor Sie die Kamera vollständig arretieren, richten Sie sie an der „LENS“-Markierung auf der Platte „G“ aus. Stellen Sie sicher, dass die Kamera vor der Verwendung sicher auf der Schnellwechselplatte arretiert ist.
KAMERA AUF DEM KOPF BEFESTIGEN
Drücken Sie den Ring „Q“ flach gegen die Platte „G“.
Setzen Sie die Kameraplatte „G“ (Abb. 4) oben auf den Kopf, bis der Arretierhebel „H“ klickt und schließt.
Stellen Sie sicher, dass die Platte „G“ (Abb. 5) vollständig arretiert ist, indem Sie den Hebel „H“ drücken und prüfen, ob die Kamera sicher am Kopf befestigt ist.
KAMERA VOM KOPF ENTFERNEN
Immer wenn die Kamera vom Kopf entfernt werden muss, halten Sie die Kamera sicher in einer Hand, während Sie den Hebel „H“ drehen und den Sicherheitshebel „I“ nach unten drücken, bis der Hebel „H“ den Anschlag erreicht.
VERWENDUNG
Die drei Bediengriffe „A“, „B“ und „C“ steuern die Schwenk-, Seiten-zu-Seite- sowie Vor- und Zurück-Bewegungen.
Handgriff „A“ steuert die 360°-Schwenkbewegung
Handgriff „B“ steuert die seitliche Nivellierbewegung zwischen +90° und -30°
Handgriff „C“ steuert die vertikale Neigebewegung zwischen +90° und -30°
Drehen Sie die Bediengriffe gegen den Uhrzeigersinn, um den Kopf in die gewünschte Position zu bringen, und arretieren Sie ihn dann durch Drehen im Uhrzeigersinn.
