Manfrotto 804RC2 - Fotoaparato priedo vadovas

ĮVADAS

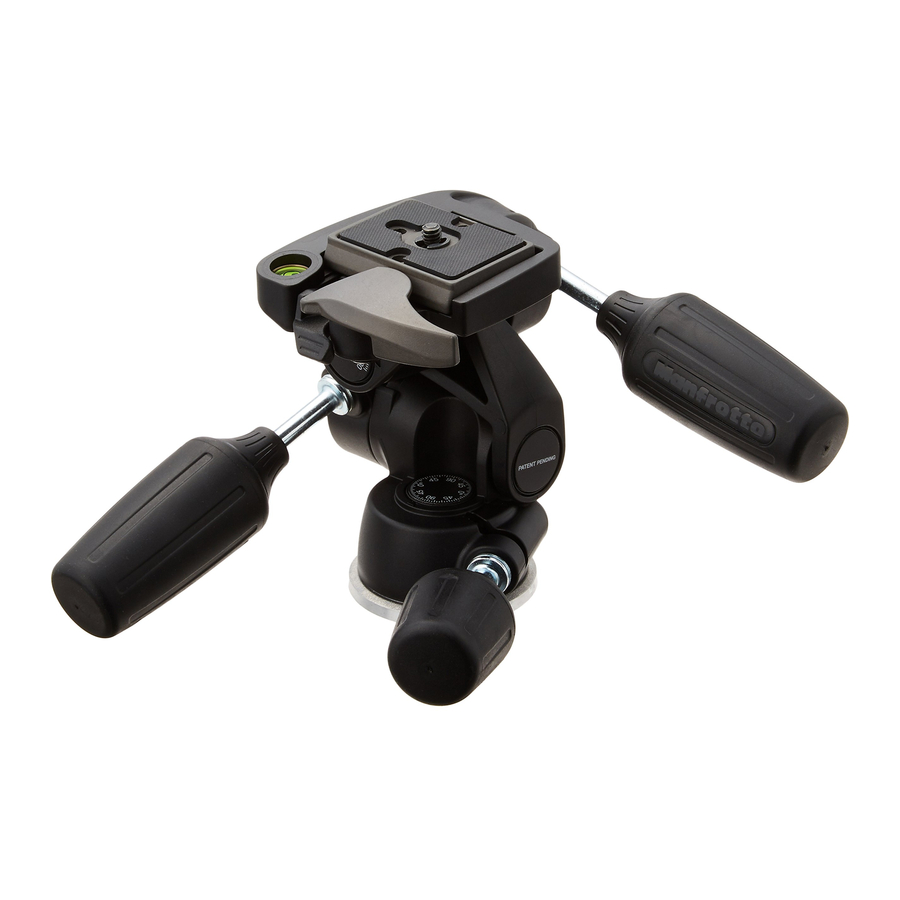

Profesionali 3 ašių galvutė, idealiai tinkanti 35 mm SLR ir vidutinio formato fotoaparatams.

PAGRINDINĖS SAVYBĖS

• Ergonomiškai suprojektuotos valdymo rankenėlės
• Greito atleidimo plokštelė su antriniu saugikliu
• Tiekiama su novatorišku įrenginiu, kuris padeda išlaikyti fotoaparato svorį pakreipimo ašyje.

Galvutė tiekiama su trimis rankenomis "A", "B" ir "C" išmontuotomis. Surinkite rankenas, kaip parodyta 1 pav.

NUSTATYMAS

GALVUTĖS MONTAVIMAS ANT TRIKOJO

Sumontuokite galvutę ant trikojo naudodami 3/8" vidinį sriegį "E".

Manfrotto trikojų viršutinėje plokštėje yra trys fiksavimo varžtai "F", kurie prispaudžia galvutės pagrindą, kad užtikrintų efektyvų ir saugų užrakinimą.

GREITO ATLEIDIMO PLOKŠTELĖS NUĖMIMAS NUO GALVUTĖS

Norint nuimti plokštelę "G", būtina atidaryti svirtį "H".

Svirties "H" negalima atidaryti, kai saugos svirtis "I" yra uždarytoje padėtyje. Norėdami nuimti saugos fiksatorių, pasukite svirtį "H" ir stumkite žemyn saugos svirtį "I", kol svirtis "H" pasieks atramą.

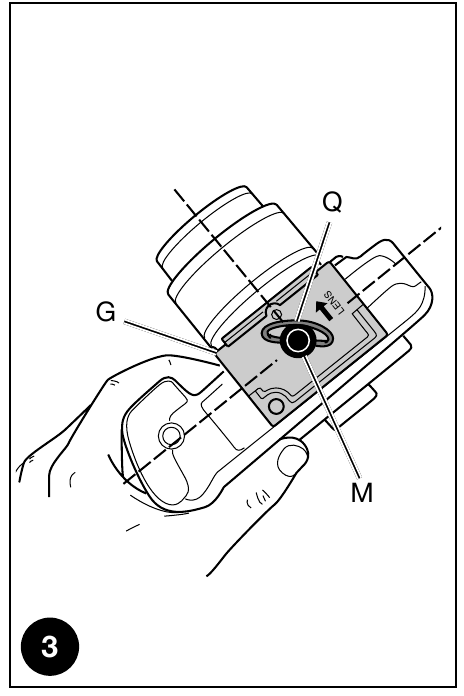

FOTOAPARATO MONTAVIMAS ANT PLOKŠTELĖS

Pritvirtinkite fotoaparatą prie plokštelės "G" įsukdami fotoaparato varžtą "M" į fotoaparato sriegio skylę NENAUDODAMI JĖGOS, naudodami žiedą "Q".

Prieš visiškai užfiksuodami, sulygiuokite fotoaparatą su žyma "LENS" (objektyvas) ant plokštelės "G". Prieš naudodami įsitikinkite, kad fotoaparatas yra saugiai užfiksuotas ant atleidimo plokštelės.

FOTOAPARATO MONTAVIMAS ANT GALVUTĖS

Stumkite žiedą "Q", kad jis būtų lygus su plokštele "G".

Įdėkite fotoaparato plokštelę "G" (4 pav.) ant galvutės, kol užrakinimo svirtis "H" spragtelės ir užsidarys.

Įsitikinkite, kad plokštelė "G" (5 pav.) yra visiškai užrakinta, stumdami svirtį "H" ir patikrindami, ar fotoaparatas saugiai pritvirtintas prie galvutės.

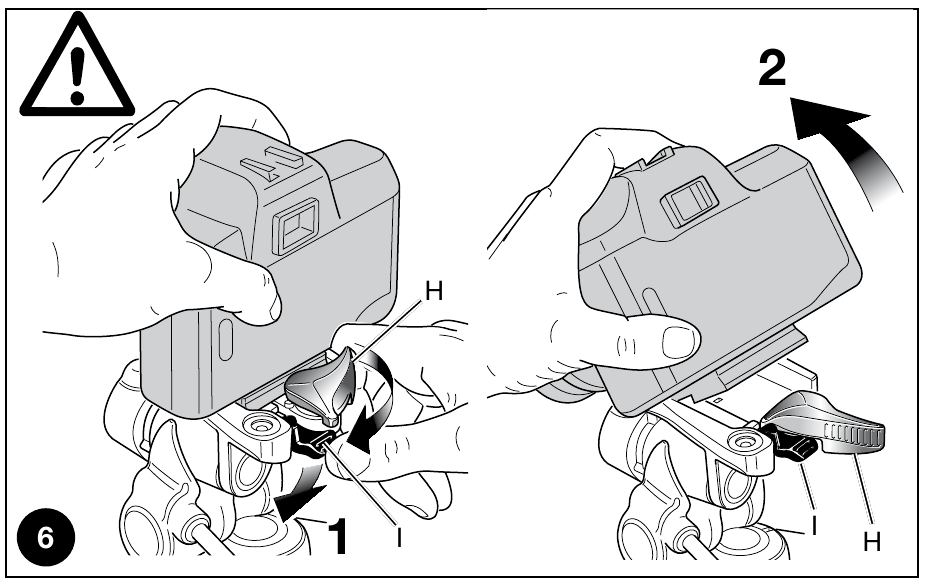

FOTOAPARATO NUĖMIMAS NUO GALVUTĖS

Kai fotoaparatą reikia nuimti nuo galvutės, viena ranka tvirtai laikykite fotoaparatą, o kita ranka pasukite svirtį "H" ir stumkite žemyn saugos svirtį "I", kol svirtis "H" pasieks atramą.

NAUDOJIMAS

Trys valdymo rankenėlės "A", "B" ir "C" valdo panoraminį judėjimą, judėjimą iš vienos pusės į kitą, judėjimą pirmyn ir atgal.

Rankena "A" valdo 360° panoraminį judėjimą

Rankena "B" valdo šoninį niveliavimo judėjimą tarp +90° ir -30°

Rankena "C" valdo vertikalų pakreipimo judėjimą tarp +90° ir -30°

Pasukite valdymo rankenėles prieš laikrodžio rodyklę, kad galėtumėte perkelti galvutę į reikiamą padėtį, o tada užfiksuokite ją pasukdami pagal laikrodžio rodyklę.
