Manfrotto 804RC2 - Fényképezőgép tartozék kézikönyv

BEVEZETÉS

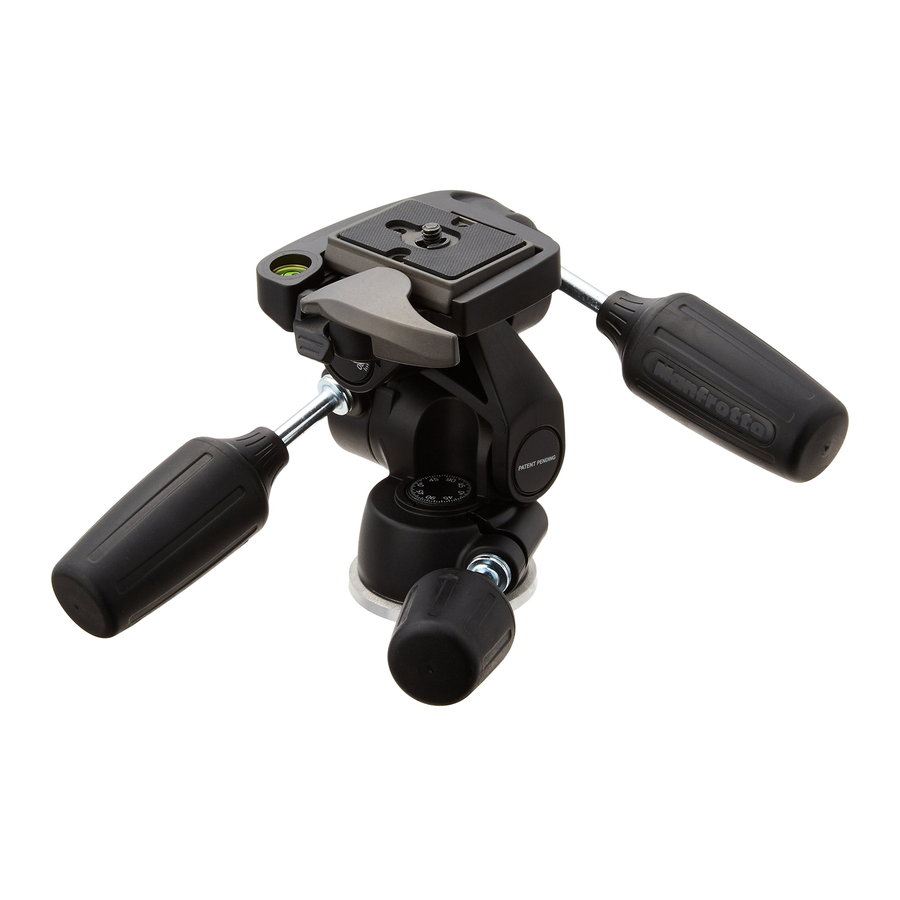

Professzionális 3-tengelyes fej, ideális 35 mm-es SLR és középformátumú fényképezőgépekhez.

FŐBB JELLEMZŐK

• Ergonomikus kialakítású vezérlőkarok
• Gyorskioldó lemez másodlagos biztonsággal
• Innovatív eszközzel szállítva, amely segít a fényképezőgép súlyának megtámasztásában a billentési tengelyen.

A fejet a három kézi fogantyúval ("A", "B" és "C") szétszerelve szállítjuk. Szerelje össze a kézi fogantyúkat az 1. ábrán látható módon.

BEÁLLÍTÁS

A FEJ ÖSSZESZERELÉSE ÁLLVÁNYRA

Szerelje össze a fejet az állványra a 3/8"-os belső menettel ("E").

A Manfrotto állványok felső lemeze három rögzítőcsavarral ("F") van ellátva, amelyek a fej alapjához szorulnak, hogy hatékony és biztonságos rögzítést biztosítsanak.

A GYORSKIOLDÓ LEMEZ ELTÁVOLÍTÁSA A FEJBŐL

A "G" lemez eltávolításához ki kell nyitni a "H" kart.

A "H" kar nem nyitható ki, amíg a "I" biztonsági kar zárt helyzetben van. A biztonsági retesz eltávolításához forgassa el a "H" kart, és nyomja le a "I" biztonsági kart, amíg a "H" kar el nem éri az ütközőt.

A FÉNYKÉPEZŐGÉP ÖSSZESZERELÉSE A LEMEZRE

Rögzítse a fényképezőgépet a "G" lemezre a fényképezőgép csavarjának ("M") a fényképezőgép menetes furatába történő becsavarásával ERŐSZAK NÉLKÜL, a "Q" gyűrű segítségével.

A teljes rögzítés előtt igazítsa a fényképezőgépet a "G" lemezen lévő "LENS" (objektív) jelöléshez. Kérjük, használat előtt győződjön meg arról, hogy biztonságosan rögzítette a fényképezőgépet a kioldó lemezre.

A FÉNYKÉPEZŐGÉP FELSZERELÉSE A FEJRE

Nyomja meg a "Q" gyűrűt úgy, hogy az a "G" lemezhez simuljon.

Helyezze be a fényképezőgép lemezét ("G") (4. ábra) a fej tetejére, amíg a "H" rögzítőkar kattan és bezáródik.

Győződjön meg arról, hogy a "G" lemez (5. ábra) teljesen rögzítve van a "H" kar megnyomásával, és ellenőrizze, hogy a fényképezőgép biztonságosan van-e rögzítve a fejhez.

A FÉNYKÉPEZŐGÉP ELTÁVOLÍTÁSA A FEJBŐL

Amikor a fényképezőgépet el kell távolítani a fejről, tartsa biztonságosan a fényképezőgépet az egyik kezében, miközben elforgatja a "H" kart, és nyomja le a "I" biztonsági kart, amíg a "H" kar el nem éri az ütközőt.

HASZNÁLAT

A három vezérlőkar ("A", "B" és "C") vezérli a pásztázást, az oldalirányú, az előre- és hátramozgást.

Az "A" kézi fogantyú vezérli a 360°-os pásztázó mozgást.

A "B" kézi fogantyú vezérli az oldalirányú szintező mozgást +90° és -30° között.

A "C" kézi fogantyú vezérli a függőleges billentő mozgást +90° és -30° között.

Forgassa el a vezérlőkarokat az óramutató járásával ellentétes irányba, hogy a fejet a kívánt pozícióba lehessen mozgatni, majd rögzítse a helyére az óramutató járásával megegyező irányba forgatva.
