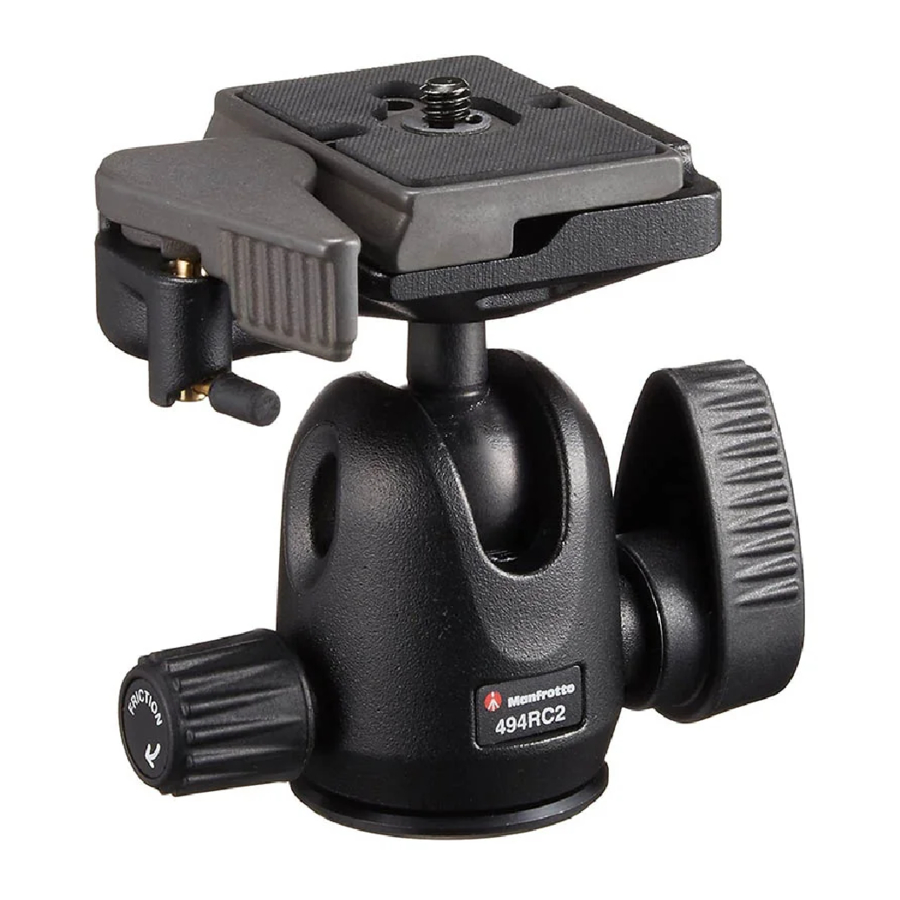

Manfrotto 494RC2, 496RC2 - Kompakt gömbfejek kézikönyve

BEVEZETÉS

Gömbfej, amelyet kompakt, 35 mm-es és kis digitális fényképezőgépekkel való használatra terveztek.

BEÁLLÍTÁS

Szerelje fel a fejet az állványra a 3/8"-os belső menettel "A"
A Manfrotto állványok felső lemeze három rögzítőcsavarral "B" van ellátva, amelyek a fej alapjához szorulnak, hogy hatékony és biztonságos rögzítést biztosítsanak.

A GYORSCSATLAKOZÓ LEVÉTELÉSE A FEJRŐL

A "G" lemez eltávolításához teljesen ki kell nyitni a "H" kart és a "I" biztonsági kart a nyíl irányába, amíg az "L" tüske fel nem kattan, nyitva tartva a "H" kart.

A FÉNYKÉPEZŐGÉP FELSZERELÉSE A LEMEZRE

Rögzítse a fényképezőgépet a "G" lemezre a "M" fényképezőgép csavar becsavarásával a fényképezőgép menetes furatába ERŐSZAK NÉLKÜL, a "Q" gyűrű segítségével
A teljes rögzítés előtt igazítsa a fényképezőgépet a "G" lemezhez
Kérjük, használat előtt győződjön meg arról, hogy biztonságosan rögzítette a fényképezőgépet a kioldólemezen.

A FÉNYKÉPEZŐGÉP FELSZERELÉSE A FEJRE

Nyomja meg a "Q" gyűrűt úgy, hogy az laposan feküdjön a "G" lemezhez
Helyezze be a "G" fényképezőgép lemezt (4. ábra) a fej tetejére.

Győződjön meg arról, hogy a "G" lemez (5. ábra) teljesen rögzítve van a "H" kar megnyomásával, és ellenőrizze, hogy a fényképezőgép biztonságosan van-e rögzítve a fejhez.

A FÉNYKÉPEZŐGÉP ELTÁVOLÍTÁSA A FEJRŐL

Amikor a fényképezőgépet el kell távolítani a fejről, tartsa biztonságosan a fényképezőgépet az egyik kezében, miközben a másik kezével működteti a "H" rögzítőkart és az "I" biztonsági kart.

HASZNÁLAT

A "C" kar rögzíti a fej mozgását.
A "D" gömb kioldásához a fényképezőgép pozicionálásához oldja ki a "C" kart a szabad helyzetbe forgatva. A kívánt pozíció elérése után rögzítse a "D" gömböt a "C" kar teljes óramutató járásával megegyező irányba forgatásával.
A fej külön súrlódás-szabályozást tartalmaz a gömbmozgáshoz, ami megkönnyíti a fej pozicionálásának szabályozását a rögzítés előtt. A súrlódás beállításához győződjön meg arról, hogy a "D" gömb nincs rögzítve (a "C" rögzítőkar óramutató járásával ellentétes irányba forgatásával). Ezután tartsa a fényképezőgépet az egyik kezében, és a másikkal forgassa a "F" gombot az óramutató járásával megegyező irányba a súrlódás növeléséhez, az óramutató járásával ellentétes irányba a súrlódás csökkentéséhez.
A súrlódás nem teszi lehetővé a fényképezőgép rögzítését: javasoljuk, hogy rögzítse a "D" gömböt a "C" kar teljes elforgatásával.
Megjegyzés
A "C" kar szöge szükség szerint áthelyezhető anélkül, hogy ez befolyásolná magát a zárat. Húzza ki a kart, forgassa el a kívánt módon, majd engedje el, és az az új helyzetben rögzül.
A fejek karbantartást nem igényelnek. Ne kenje meg semmilyen olajjal vagy szilikonnal.

494RC2

8,5 cm 3.34"	0,32 kg 0.7 lbs	4 kg 8.8 lbs

496RC2

10 cm 3.93"	0,42 kg 0.92 lbs	6 kg 13,2 lbs
