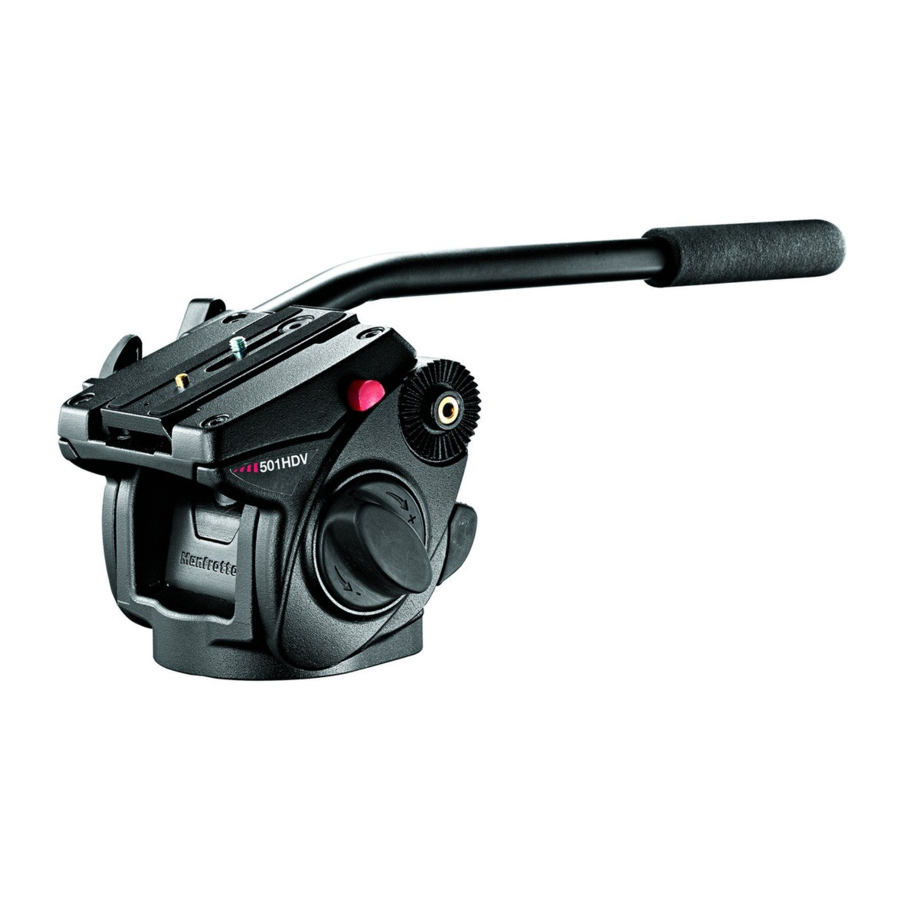

Manfrotto 501HDV - Manuale Treppiede

INTRODUZIONE

Progettata per videocamere ENG e DVD digitali e per l'uso di telescopi per carichi fino a 6 kg.

CARATTERISTICHE PRINCIPALI

• Piastra a sgancio rapido scorrevole per bilanciare la videocamera con chiusura di sicurezza secondaria
• Vite per fotocamera da 1/4"W e 3/8"W e perno VHS
• Attacco treppiede femmina da 3/8"
• Controllo frizione PAN e TILT aggiuntivo
• La barra panoramica può essere montata a sinistra o a destra
• Livella a bolla per una regolazione precisa
• Sistema di contrappeso per un carico di circa 2,5 kg/5,5 libbre

IMPOSTAZIONE

La testa 501HDV viene fornita con la barra panoramica telescopica "A" smontata. Può essere montata su entrambi i lati della testa svitando la manopola "D" e avvitandola con la fusione "E" nel foro "F".

MONTAGGIO DELLA TESTA SUL TREPPIEDE

Montare la testa sul treppiede utilizzando la filettatura femmina da 3/8" "G". La piastra superiore dei treppiedi Manfrotto è dotata di tre viti di bloccaggio "H" che si serrano contro la base della testa per garantire un bloccaggio efficace e sicuro.

RIMUOVERE LA PIASTRA A SGANCIO RAPIDO DALLA TESTA

Estrarre la piastra "L" rilasciando la manopola di bloccaggio "M" e contemporaneamente premendo il pulsante "N" come mostrato nella figura 2.

MONTAGGIO DELLA VIDEOCAMERA SULLA PIASTRA

La testa (fig. 1) viene fornita con la vite per fotocamera da 1/4" "K" e la vite per fotocamera da 3/8" "S" sulla piastra "L"

Per rimuovere la vite non utilizzata, procedere come segue (fig. 2)

• premere leggermente il cappuccio di gomma "Q" con il dito
• rimuovere la vite non utilizzata
• riposizionare il cappuccio per evitare che la vite venga persa

NOTA
La testa è dotata di alloggiamenti filettati per le viti non utilizzate (foro per vite da 3/8" "Z" e foro per vite da 1/4" "R" - fig. 1)

Fissare la videocamera sulla piastra "L" (fig. 3) avvitando la vite per fotocamera da 1/4" "K" o la vite da 3/8" "S" nel foro filettato della videocamera SENZA APPLICARE FORZA (utilizzando ad esempio una moneta).

Se la videocamera ha un foro per l'anti-rotazione, inserire il perno "P" (fig. 2) nel foro prima di avvitare la vite della fotocamera.

Prima di bloccare completamente, allineare l'obiettivo della videocamera con il contrassegno "LENS" (OBIETTIVO) sulla piastra della fotocamera "L".

MONTAGGIO DELLA VIDEOCAMERA SULLA TESTA

Inserire la piastra della fotocamera "L" come mostrato nella figura 4 sulla parte superiore della testa finché il pulsante di blocco "N" non scatta.

Tenere saldamente la videocamera durante l'operazione successiva per evitare che scivoli avanti e indietro.

• Trovare il punto di equilibrio per la videocamera posizionata orizzontalmente:
• Livellare la testa sul treppiede (è possibile utilizzare sia treppiedi con attacco piatto che con semisfera di livellamento) utilizzando la livella a bolla "J" (fig. 1)
• Con la manopola di bloccaggio "U" (fig. 5) sbloccata e il controllo della frizione "T" (fig. 7) al minimo, far scorrere la videocamera fino a trovare il punto di equilibrio (fig. 5 e 6)

• Bloccare la piastra "L" (fig. 7) nella posizione raggiunta avvitando la manopola di bloccaggio "M"


RIMUOVERE LA VIDEOCAMERA DALLA TESTA

Ogni volta che la videocamera deve essere rimossa dalla testa, tenere saldamente la fotocamera con una mano mentre si azionano la leva di bloccaggio "M" e il pulsante di sicurezza "N" con l'altra mano.

USO

Per utilizzare correttamente la testa, livellare la testa sul treppiede (è possibile utilizzare sia treppiedi con attacco piatto che con semisfera di livellamento) utilizzando la livella a bolla "J" (fig. 9)

La testa offre un pan di 360° e un'inclinazione verticale (+90°/-60°) che vengono controllati utilizzando la barra panoramica "A"

• Il movimento pan può essere bloccato utilizzando la manopola "V" e ha un controllo di frizione aggiuntivo regolabile: avvitando la manopola "X" la frizione aumenta.
• Il movimento tilt può essere bloccato utilizzando la manopola "U" e ha un controllo di frizione aggiuntivo regolabile: avvitando la manopola "T" la frizione aumenta.
• La testa è dotata di un sistema di contrappeso a molla "B" (ON (ACCESO)/OFF (SPENTO)) per aiutare a sostenere il peso della fotocamera.

La testa può essere utilizzata con o senza sistema di contrappeso.

Nota: La posizione delle manopole di bloccaggio "M" (fig. 7) e "V" (fig. 9) può essere modificata svitando la vite al bordo della manopola, con un attrezzo da 2,5 mm (non fornito), estraendo la manopola e reinserendola ruotata di 1/6 di giro in una posizione più comoda.
