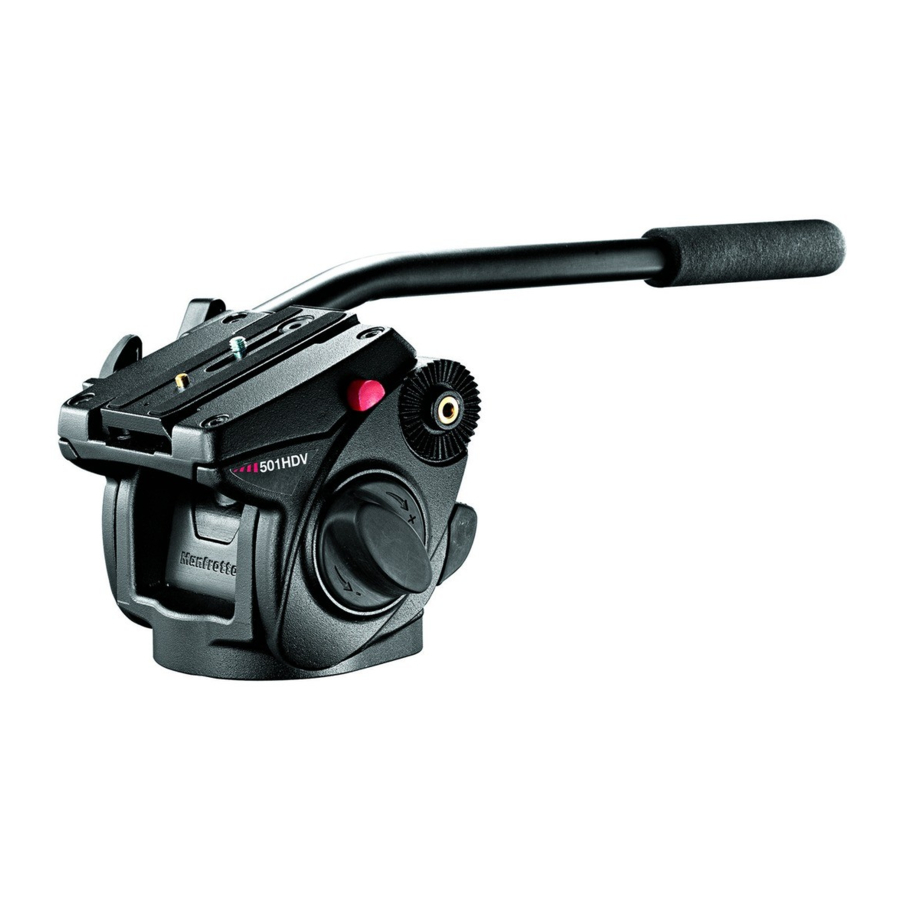

Manfrotto 501HDV - Jalustan käyttöohje

JOHDANTO

Suunniteltu digitaalisille ENG- ja DVD-videokameroille sekä teleskooppien käyttöön enintään 6 kg:n kuormille.

TÄRKEIMMÄT OMINAISUUDET

• Pikakiinnitteinen liukuva levy videokameran tasapainottamiseen toissijaisella turvasalvalla
• 1/4"W ja 3/8"W kameraruuvi ja VHS-nasta
• 3/8" naaraskierre jalustan kiinnitykseen
• Lisäksi PAN- ja TILT-kitkan säätö
• Pan-tanko voidaan asentaa vasemmalle tai oikealle
• Vesivaaka hienosäätöä varten
• Vastapainojärjestelmä noin 2,5 kg:n kuormalle

ASENNUS

501HDV-pään mukana toimitetaan teleskooppinen pan-tanko "A" osina. Se voidaan asentaa pään kummallekin puolelle irrottamalla nuppi "D" ja ruuvaamalla se valukappaleella "E" reikään "F".

PÄÄN ASENTAMINEN JALUSTALLE

Asenna pää jalustalle käyttämällä 3/8" naaraskierrettä "G". Manfrotto-jalustojen ylälevy on varustettu kolmella ruuvilla "H", jotka puristuvat pään pohjaa vasten varmistaen tehokkaan ja turvallisen lukituksen.

PIKAKIINNITYSLEVYN IRROTTAMINEN PÄÄSTÄ

Irrota levy "L" vapauttamalla lukitusnuppi "M" samalla kun painat painiketta "N" kuvan 2 mukaisesti.

KAMERAN ASENTAMINEN LEVYLLE

Pään (kuva 1) mukana toimitetaan 1/4" kameraruuvi "K" ja 3/8" kameraruuvi "S" levyllä "L"

Käyttämättömän ruuvin poistamiseksi toimi seuraavasti (kuva 2)

• paina kevyesti kumitulppaa "Q" sormellasi
• irrota käyttämätön ruuvi
• aseta tulppa takaisin, jotta ruuvi ei katoa

HUOMAUTUS
Pää on varustettu kierrereiällä käyttämättömälle ruuville (reikä 3/8" ruuville "Z" ja reikä 1/4" ruuville "R" - kuva 1)

Kiinnitä videokamera levyyn "L" (kuva 3) ruuvaamalla kameran 1/4" ruuvi "K" tai 3/8" ruuvi "S" videokameran kierrereikään ILMAN VOIMANKÄYTTÖÄ (käyttämällä esimerkiksi kolikkoa).

Jos videokamerassa on reikä pyörimisen estämiseksi, aseta nasta "P" (kuva 2) reikään ennen kameraruuvin ruuvaamista.

Ennen täydellistä lukitusta kohdista videokameran linssi merkkiin "LENS" kamerapyörässä "L".

KAMERAN ASENTAMINEN PÄÄHÄN

Aseta kamerapyörä "L" kuvan 4 mukaisesti pään päälle, kunnes lukituspainike "N" napsahtaa.

Pidä videokamerasta kiinni seuraavan toimenpiteen aikana, jotta se ei pääse liukumaan taaksepäin ja eteenpäin.

• Etsi vaakasuunnassa olevan videokameran tasapainopiste:
• Tasaa pää jalustalla (voit käyttää sekä jalustoja, joissa on tasainen kiinnitys, että tasoituskulho) käyttämällä vesivaakaa "J" (kuva 1)
• Kun lukitusnuppi "U" (kuva 5) on auki ja kitkan säätö "T" (kuva 7) on minimissä, liu'uta videokameraa, kunnes löydät tasapainopisteen (kuva 5 ja 6)

• Lukitse levy "L" (kuva 7) saavutetussa asennossa ruuvaamalla lukitusnuppi "M"


KAMERAN IRROTTAMINEN PÄÄSTÄ

Aina kun videokamera on irrotettava päästä, pidä kameraa tukevasti toisessa kädessä samalla kun käytät lukitusvipua "M" ja turvapainiketta "N" toisella kädellä.

KÄYTTÖ

Jotta päätä voidaan käyttää oikein, tasaa pää jalustalla (voit käyttää sekä jalustoja, joissa on tasainen kiinnitys, että tasoituskulho) käyttämällä vesivaakaa "J" (kuva 9)

Päässä on 360° panorointi ja pystysuuntainen kallistus (+90°/-60°), joita ohjataan pan-tangolla "A"

• Panorointiliike voidaan lukita nupilla "V", ja siinä on säädettävä lisäkitkan säätö: ruuvaamalla nuppia "X" kitka kasvaa.
• Kallistusliike voidaan lukita nupilla "U", ja siinä on säädettävä lisäkitkan säätö: ruuvaamalla nuppia "T" kitka kasvaa.
• Pää on varustettu jousikuormitteisella vastapainojärjestelmällä "B" (ON/OFF) kameran painon tukemiseksi.

Päätä voidaan käyttää vastapainojärjestelmän kanssa tai ilman.

Huomautus: Lukitusnuppien "M" (kuva 7) ja "V" (kuva 9) asentoa voidaan muuttaa irrottamalla ruuvi nupin reunasta 2,5 mm:n työkalulla (ei sisälly toimitukseen), vetämällä nuppi ulos ja asettamalla se takaisin käännettynä 1/6 kierrosta mukavampaan asentoon.
