Manfrotto 501HDV - Panduan Tripod

PENDAHULUAN

Dirancang untuk ENG digital dan camcorder DVD serta penggunaan teleskop untuk beban hingga 6kg.

FITUR UTAMA

• Pelat geser pelepas cepat untuk menyeimbangkan camcorder dengan kait pengaman sekunder
• Sekrup kamera 1/4"W dan 3/8"W dan pin VHS
• Dudukan tripod female 3/8"
• Kontrol gesekan PAN dan TILT tambahan
• Pan bar dapat dipasang di kiri atau kanan
• Waterpass untuk penyeimbangan halus
• Sistem penyeimbang beban untuk beban sekitar 2,5kg/5.5 lbs

PENYIAPAN

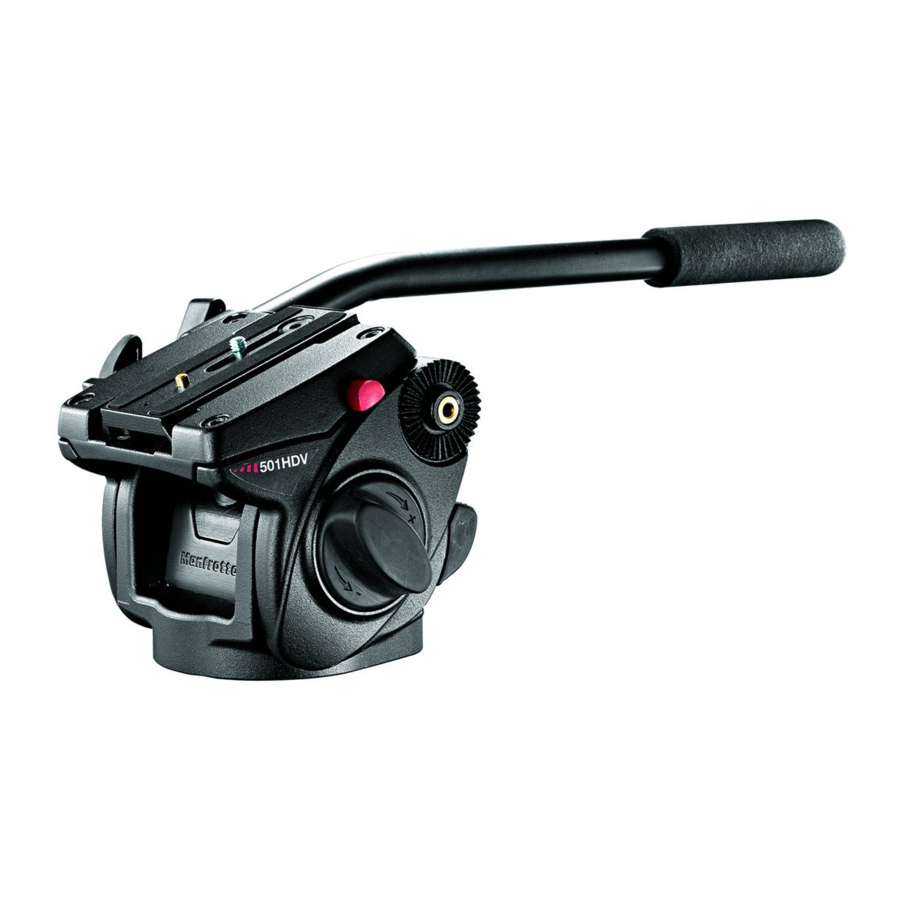

Kepala 501HDV dilengkapi dengan pan bar teleskopik "A" yang dibongkar. Dapat dipasang di kedua sisi kepala dengan membuka kenop "D" dan memasangnya dengan casting "E" pada lubang "F".

MEMASANG KEPALA PADA TRIPOD

Pasang kepala pada tripod menggunakan ulir female 3/8" "G". Pelat atas pada tripod Manfrotto dilengkapi dengan tiga sekrup set "H" yang menjepit dasar kepala untuk memastikan penguncian yang efektif dan aman.

MELEPAS PELAT PELEPAS CEPAT DARI KEPALA

Ekstrak pelat "L" dengan melepaskan kenop pengunci "M" sambil menekan tombol "N" secara bersamaan seperti yang ditunjukkan pada gambar 2.

MEMASANG CAMCORDER PADA PELAT

Kepala (gambar 1) dilengkapi dengan sekrup kamera 1/4" "K" dan sekrup kamera 3/8" "S" pada pelat "L"

Untuk melepas sekrup yang tidak digunakan, lakukan sebagai berikut (gambar 2)

• Tekan sedikit tutup karet "Q" dengan jari Anda
• Lepaskan sekrup yang tidak digunakan
• Posisikan kembali tutup untuk mencegah sekrup hilang

CATATAN
Kepala dilengkapi dengan rumah berulir untuk sekrup yang tidak digunakan (lubang untuk sekrup 3/8" "Z" dan lubang untuk sekrup 1/4" "R" - gambar 1)

Pasang camcorder ke pelat "L" (gambar 3) dengan memasukkan sekrup kamera 1/4" "K" atau sekrup 3/8" "S" ke dalam lubang berulir camcorder TANPA MEMBERIKAN TEKANAN (menggunakan misalnya koin).

Jika camcorder memiliki lubang untuk anti-rotasi, masukkan pin "P" (gambar 2) pada lubang sebelum memasang sekrup kamera.

Sebelum mengunci sepenuhnya, sejajarkan lensa camcorder dengan tanda "LENS" pada pelat kamera "L".

MEMASANG CAMCORDER PADA KEPALA

Masukkan pelat kamera "L" seperti yang ditunjukkan pada gambar 4 di atas kepala hingga tombol pengunci "N" berbunyi klik.

Tahan camcorder selama operasi berikut untuk mencegahnya tergelincir ke belakang dan ke depan.

• Temukan titik keseimbangan untuk camcorder yang diposisikan secara horizontal:
• Ratakan kepala pada tripod (Anda dapat menggunakan tripod dengan dudukan datar atau mangkuk perata) menggunakan waterpass "J" (gambar 1)
• Dengan kenop pengunci "U" (gambar 5) tidak terkunci dan kontrol gesekan "T" (gambar 7) pada minimum, geser camcorder hingga menemukan titik keseimbangan (gambar 5 dan 6)

• Kunci pelat "L" (gambar 7) pada posisi yang dicapai dengan memasang kenop pengunci "M"


MELEPAS CAMCORDER DARI KEPALA

Setiap kali camcorder perlu dilepas dari kepala, pegang kamera dengan aman di satu tangan sambil mengoperasikan tuas pengunci "M" dan tombol pengaman "N" dengan tangan lainnya.

PENGGUNAAN

Untuk menggunakan kepala dengan benar, ratakan kepala pada tripod (Anda dapat menggunakan tripod dengan dudukan datar atau mangkuk perata) menggunakan waterpass "J" (gambar 9)

Kepala memiliki pan 360° dan kemiringan vertikal (+90°/-60°) yang dikendalikan menggunakan pan bar "A"

• Gerakan pan dapat dikunci menggunakan kenop "V" dan memiliki kontrol gesekan tambahan yang dapat disesuaikan: dengan memasang kenop "X" gesekan meningkat.
• Gerakan kemiringan dapat dikunci menggunakan kenop "U" dan memiliki kontrol gesekan tambahan yang dapat disesuaikan: dengan memasang kenop "T" gesekan meningkat.
• Kepala dilengkapi dengan sistem penyeimbang beban pegas "B" (ON/OFF (HIDUP/MATI)) untuk membantu menopang berat kamera.

Kepala dapat digunakan dengan atau tanpa sistem penyeimbang beban.

Catatan: Posisi kenop pengunci "M" (gambar 7) dan "V" (gambar 9) dapat dimodifikasi dengan membuka sekrup di tepi kenop, dengan alat 2,5mm (tidak disertakan), mengeluarkan kenop dan memasukkannya kembali dengan diputar 1/6 putaran dalam posisi yang lebih nyaman.
