Manfrotto 501HDV - Stativmanual

INTRODUKSJON

Designet for digital ENG og DVD videokamera og bruk av teleskoper for laster opp til 6 kg.

HOVEDFUNKSJONER

• Hurtigutløsende glideplate for å balansere videokameraet med sekundær sikkerhetslås
• 1/4"W og 3/8"W kameraskrue og VHS-pinne
• 3/8" hun stativfeste
• Ekstra PAN- og TILT-friksjonskontroll
• Panoreringsarmen kan monteres til venstre eller høyre
• Vannrett for finjustering
• Motvektsystem for en last på ca. 2,5 kg

OPPSETT

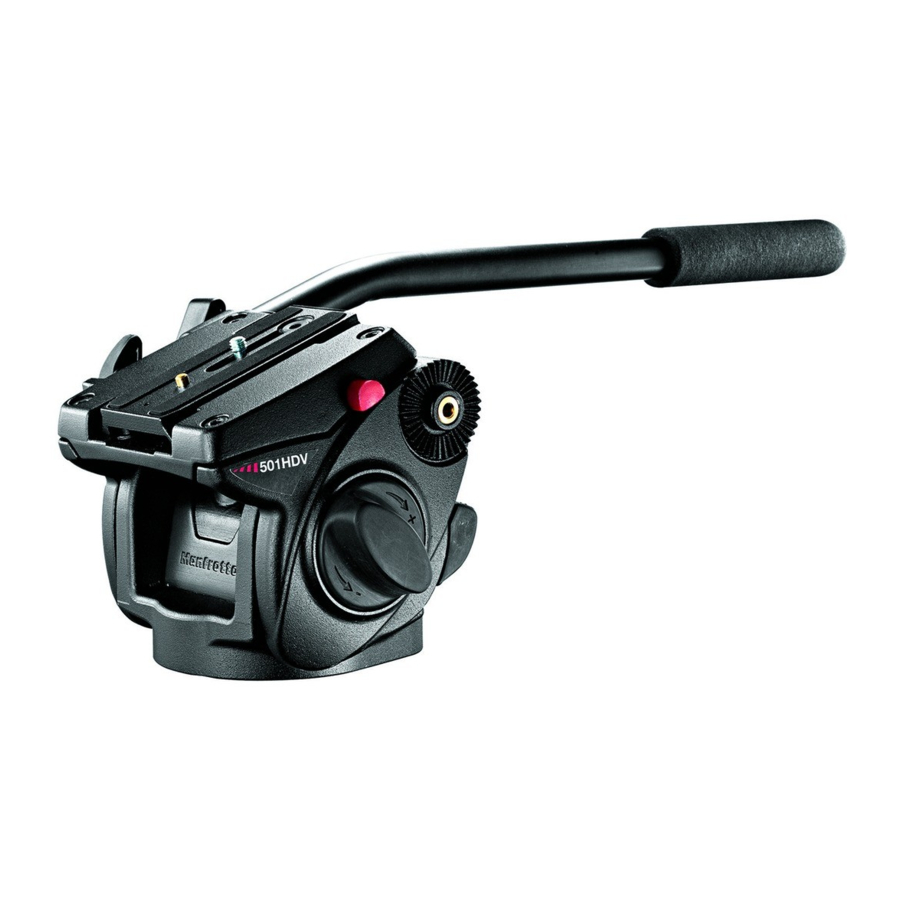

501HDV-hodet leveres med den teleskopiske panoreringsarmen "A" demontert. Den kan monteres på begge sider av hodet ved å skru løs knotten "D" og skru den med støpegodset "E" på hullet "F".

MONTERING AV HODE PÅ STATIV

Monter hodet på stativet ved hjelp av 3/8" hunngjenge "G". Topplaten på Manfrotto-stativer er utstyrt med tre settskruer "H" som klemmer mot bunnen av hodet for å sikre effektiv og sikker låsing.

FJERNE HURTIGUTLØSERPLATEN FRA HODET

Trekk ut platen "L" ved å løsne låseknotten "M" mens du trykker på knappen "N" samtidig som vist i figur 2.

MONTERING AV KAMERA PÅ PLATE

Hodet (fig. 1) leveres med 1/4" kameraskrue "K" og 3/8" kameraskrue "S" på platen "L"

For å fjerne skruen som ikke er i bruk, gjør du følgende (fig. 2)

• trykk lett på gummikorken "Q" med fingeren
• fjern skruen som ikke er i bruk
• sett korken tilbake for å hindre at skruen går tapt

MERK
Hodet er utstyrt med gjenget hus for skruen som ikke er i bruk (hull for 3/8" skrue "Z" og hull for 1/4" skrue "R" - fig. 1)

Fest videokameraet på platen "L" (fig. 3) ved å skru kameraets 1/4" skrue "K" eller 3/8" skrue "S" inn i videokameraets gjengede hull UTEN Å BRUKE KRAFT (ved hjelp av for eksempel en mynt).

Hvis videokameraet har et hull for antirotering, sett inn pinnen "P" (fig. 2) i hullet før du skrur inn kameraskruen.

Før du låser helt, juster videokameraets objektiv med merket "LENS" på kameraplaten "L".

MONTERING AV KAMERA PÅ HODET

Sett inn kameraplaten "L" som vist i figur 4 på toppen av hodet til låseknappen "N" klikker.

Hold videokameraet under følgende operasjon for å hindre at det sklir bakover og fremover.

• Finn balansepunktet for det horisontalt plasserte videokameraet:
• Juster hodet på stativet (du kan bruke både stativer med flatt feste eller nivelleringsskål) ved hjelp av vateret "J" (fig. 1)
• Med låseknotten "U" (fig. 5) ulåst og friksjonskontrollen "T" (fig. 7) på minimum, skyv videokameraet til du finner likevektspunktet (fig. 5 og 6)

• Lås platen "L" (fig. 7) i posisjonen som er nådd ved å skru til låseknotten "M"


FJERNE KAMERA FRA HODET

Når videokameraet må fjernes fra hodet, hold kameraet sikkert i den ene hånden mens du betjener låsespaken "M" og sikkerhetsknappen "N" med den andre hånden.

BRUK

For å bruke hodet riktig, juster hodet på stativet (du kan bruke både stativer med flatt feste eller nivelleringsskål) ved hjelp av vateret "J" (fig. 9)

Hodet har 360° panorering og vertikal tilt (+90°/-60°) som styres ved hjelp av panoreringsarmen "A"

• Panoreringsbevegelsen kan låses ved hjelp av knotten "V", og den har en justerbar ekstra friksjonskontroll: ved å skru knotten "X" øker friksjonen.
• Tiltbevegelsen kan låses ved hjelp av knotten "U", og den har en justerbar ekstra friksjonskontroll: ved å skru knotten "T" øker friksjonen.
• Hodet er utstyrt med et fjærbelastet motvektsystem "B" (ON/OFF (PÅ/AV)) for å hjelpe til med å støtte kameraets vekt.

Hodet kan brukes med eller uten motvektsystem.

Merk: Posisjonen til låseknappene "M" (fig. 7) og "V" (fig. 9) kan endres ved å skru løs skruen på kanten av knotten, med et 2,5 mm verktøy (ikke inkludert), trekke ut knotten og sette den inn igjen rotert 1/6 omdreining i en mer komfortabel posisjon.
