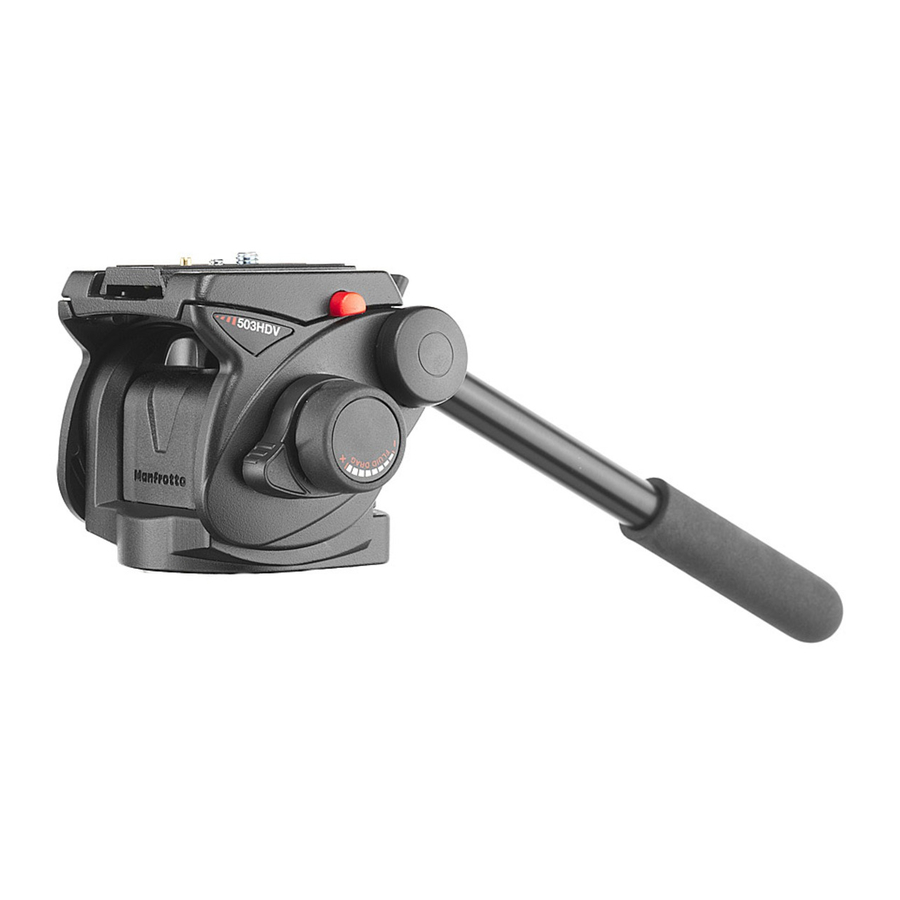

Manfrotto 503HDV - Instruksjoner for profesjonelt videohode med væskedemping

INTRODUKSJON

Designet for digitale ENG- og DVD-videokameraer. Også ideell for bruk med sportsoptikk og teleskoper. Maksimal lastekapasitet: 8 kg (17,6 lbs).

VIKTIGE FUNKSJONER

• Hurtigutløsende glideplate for posisjonering og balansering av videokameraet (med sekundær sikkerhetslås)
• 1/4"W og 3/8"W kameraskrue og VHS-stift
• 3/8" hun-stativfeste
• Ekstra PAN- og TILT-motstandskontroll
• Panoramahåndtak kan monteres for bruk med venstre eller høyre hånd
• Vannrett libelle (med bakgrunnsbelysning) for nøyaktig nivellering
• Motvektssystem for laster opp til 3,9 kg/8,6 lbs

OPPSETT

Fjern batteribeskyttelsen (fig. 0):

• låseknapp "V"
• trykk klipsene "AB" sammen
• skyv dekselet "AC" opp og ut
• fjern batteribeskyttelsen "AZ".

Hodet leveres med det teleskopiske panoramahåndtaket "A" (fig. 1) demontert.

Det kan monteres som vist i figur 1 ved å skru knappen "D" til rosetten "E"

Rosetten "E" har tenner for å tillate at panoramahåndtaket roteres og plasseres i et hvilket som helst 10° intervall, samtidig som man unngår glidning eller utilsiktet løsning. Panoramahåndtaket "A" er teleskopisk og kan forlenges ved hjelp av knappen "R" (fig. 1).

Hodet har et panoramahåndtakfeste på hver side, slik at panoramahåndtaket "A" kan monteres på venstre eller høyre side av hodet, eller slik at to panoramahåndtak (et ekstra panoramahåndtak kan kjøpes som ekstrautstyr) kan monteres, ett på hver side av hodet for tohånds kontroll av tyngre kameraer:

• fjern skruen "W" (fig. 2)
• fjern plastbeskyttelseshetten "Z"
• fest den andre rosetten "F" med de to skruene "J" ved hjelp av Key Allen "X" som følger med
• monter panoramahåndtaket "A" (eller et andre panoramahåndtak) ved å skru knappen "D" til rosetten "F" på hodet

Den ekstra rosetten "F" kan også brukes som reservedel for å erstatte rosetten "E" (fig. 1) hvis tennene blir slitt eller skadet.

MONTERING AV HODE PÅ STATIV

Lås opp knappen "V".

Fest hodet til stativet - hodets 3/8" hun-gjenge "G" passer til skruen på topplaten på stativet. Topplaten på Manfrotto-stativer er også utstyrt med tre settskruer "H" som klemmer mot bunnen av hodet for å sikre en sikker og rotasjonsfri lås.

FJERNING AV HURTIGUTLØSERPLATE FRA HODE

Trekk ut platen "L" ved å løsne låseknappen "M", og skyv deretter platen ut samtidig som du trykker på knappen "N" som vist i figur 3.

MONTERING AV HURTIGUTLØSERPLATE PÅ VIDEOKAMERA

For å sikre kompatibilitet med alle videokameraer, leveres hodet (fig. 3) med både en 1/4" kameraskrue "K" og en 3/8" kameraskrue "S" på platen "L".

Du bør fjerne skruen som ikke brukes av videokameraet ditt (fig. 3):

• skyv forsiktig ut gummihetten "AF" med fingeren
• fjern den unødvendige skruen
• sett tilbake gummihetten "AF" for å forhindre at skruen ved et uhell faller ut og blir borte når platen ikke er festet til videokameraet

MERK: For å oppbevare den for øyeblikket unødvendige skruen trygt og sammen med hodet klar for fremtidig bruk, er det to gjengede hus der skruene kan oppbevares (hull for 3/8" skrue "AS" og hull for 1/4" skrue "AK" - fig. 1).

Fest videokameraet på platen "L" (fig. 4) ved å skru kameraets 1/4" skrue "K" eller 3/8" skrue "S" inn i videokameraets gjengede hull UTEN Å BRUKE FOR MYE KRAFT (en mynt kan brukes til å stramme skruen uten å tillate for mye vektstang).

Hvis videokameraet også har et ugjenget hull for en antirotasjonsstift, sett inn stiften "P" (fig. 3) i dette hullet før du posisjonerer og fester kameraskruen "K" eller "S".

Før du strammer skruen, må du sørge for at videokameraets objektiv er justert med merket "LENS" på undersiden av kameraplaten "L".

MONTERING AV VIDEOKAMERAET PÅ HODET

Skyv kameraplaten "L" inn i toppen av hodet som vist i figur 5 til den sekundære sikkerhetslåsknappen "N" klikker, og stram deretter knappen "M".

Under følgende operasjon, hold videokameraet for å hindre at det sklir bakover og fremover.

Finne det riktige balansepunktet for videokameraet ditt:

• Juster hodet på stativet ved hjelp av vannrett libelle "C" (fig. 1). Du kan bruke enten et stativ med en flat topplate eller med en flattoppet nivelleringsskål.
• Løsne både platelåseknappen "M" (fig. 1) og tiltlåseknappen "U" (fig. 6) og sett friksjonskontrollen "T" (fig. 6) til minimum, og skyv deretter videokameraet bakover og fremover til du finner balansepunktet der hodet forblir i vater under belastningen fra videokameraet (fig. 6 og 7)
• Med videokameraet på balansepunktet, lås platen "L" (fig. 7) i posisjon ved å skru låseknappen "M" (fig. 1)

MOTVEKTSYSTEM

For å balansere den usentrerte vekten av utstyret ditt (vekten er usentrert når du tilter videokameraet), er hodet utstyrt med et fjærbelastet motvektssystem, som kan stilles inn på en av tre posisjoner eller deaktiveres midlertidig.

Hodet har 3 motvektsinnstillinger som tilsvarer forskjellige utstyrsvekter:
motvektssystem deaktivert - indeks "OFF" (fig. 8)
1,3 kg (2,8 lbs) - indeks "1" på knappen "Q"
2,6 kg (5,7 lbs) - indeks "2" på knappen "Q"
3,9 kg (8,6 lbs) - indeks "3" på knappen "Q"

(Motvektssystemet er designet for standard videokameravekter, men hodet vil støtte laster opp til 8 kg (16,2 lbs) uten motvekt)

For å bruke motvektssystemet, gjør følgende:

• skru ut knappen "U" (fig. 1) mens du holder utstyret for å hindre at det tipper over
• med din ledige hånd, roter knappen "Q" til indeks "1"
• tilt videokameraet nedover og slipp forsiktig:

1. hvis videokameraet ikke beveger seg, er indeks "1" den riktige motvektsinnstillingen for kameraet ditt
2. hvis utstyret tipper videre, roter knappen "Q" til indeks "2". Igjen, hvis videokameraet ikke tipper videre, men forblir stabilt, er dette den riktige motvektsinnstillingen.
3. hvis videokameraet fortsatt tipper nedover, roter knappen "Q" til indeks "3" - den maksimale motvektsinnstillingen.

FJERNING AV VIDEOKAMERAET FRA HODET

Når videokameraet må fjernes fra hodet, hold kameraet sikkert i den ene hånden mens du åpner låseknappen "M", og skyv deretter videokameraet ut av hodet mens du trykker på den sekundære sikkerhetsknappen "N" med den andre hånden.

BRUK

For å bruke hodet riktig, juster hodet på stativet ved hjelp av vannrett libelle "C" (fig. 1). Du kan bruke enten et stativ med en flat topplate eller med en flattoppet nivelleringsskål.

Hodet vil bevege seg gjennom 360° panorering og +90°/-60° vertikale tiltbevegelser.

Kontroller bevegelsen nøyaktig ved hjelp av panoramahåndtaket "A" (fig. 1)

• Panoreringsbevegelse (fig. 10) låses med knappen "V" og har en ekstra justerbar motstandskontroll: vri knappen "Y" for å øke eller redusere friksjonen på den panoramiske aksen.
• Tilt (fig. 11) låses med knappen "U" og har en ekstra justerbar motstandskontroll: vri knappen "T" for å øke eller redusere tiltfriksjonen.

Vannrett libelle "C" (fig. 12) har en bakgrunnsbelysning som kan tennes ved å trykke på knappen "B":
trykk på knappen "B" i 1 sekund for å lyse opp vannrett libelle i 10 sekunder
trykk på knappen "B" i mer enn 1 sekund for å lyse opp vannrett libelle i 60 sekunder

Merk: lyset slår seg automatisk av etter 10 eller 60 sekunder, men du kan slå det av manuelt ved å trykke på knappen "B" igjen.

Lyset har også en LED-batteriindikator: det røde LED-batterisymbolet ved siden av knappen "B" vil lyse når batterinivået synker. For å bytte batteri (fig. 13):

• låseknapp "V"
• trykk klipsene "AB" sammen
• skyv dekselet "AC" opp og ut
• bytt batteriet "AD" (CR1220-3V)

Merk: låseknappene "M" (fig. 1) og "V" (fig. 10) kan omplasseres for mer komfortabel bruk ved å løsne skruen på kanten av knappen med et 2,5 mm verktøy (ikke inkludert), fjerne knappen, rotere den med 1/6 av en omdreining og deretter sette den tilbake og stramme skruen igjen.
