Manfrotto MVT535AQ, MVT535HH - Priročnik za stojalo

UVOD

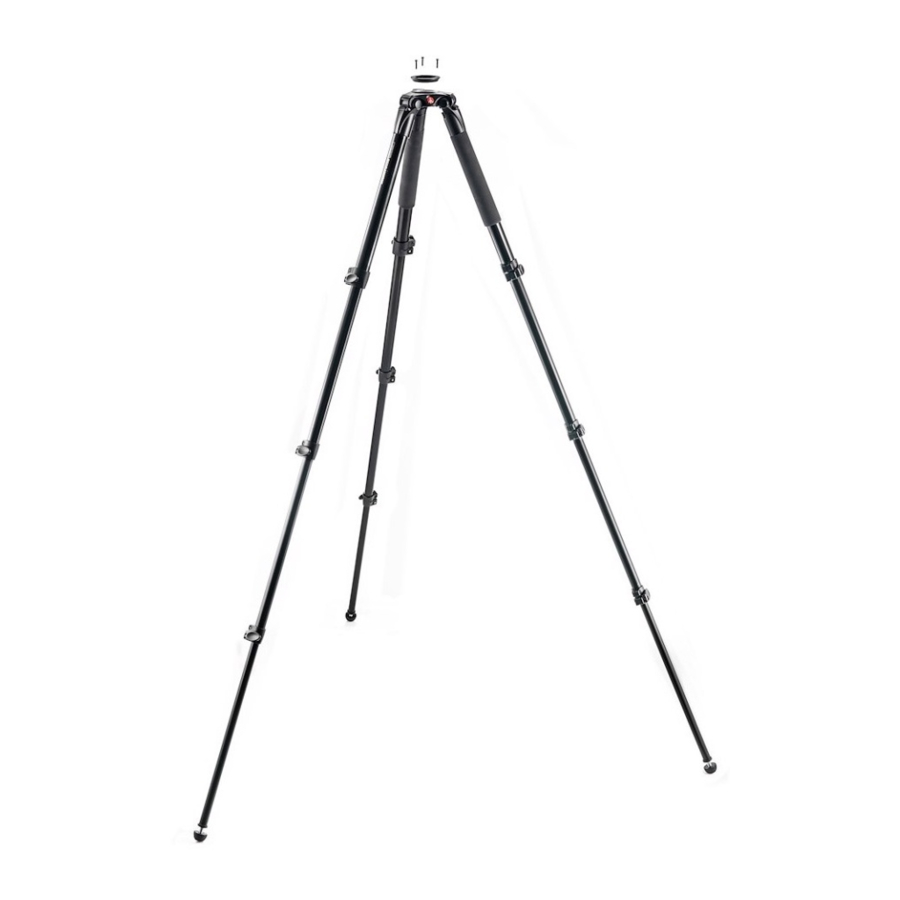

Lahko karbonsko video stojalo, ki združuje odlično stabilnost, visoko nosilnost in veliko največjo višino z ergonomsko in enostavno za uporabo ter kompaktno zasnovo.

KLJUČNE LASTNOSTI

• 75 mm posoda (različica 535)
• 75/100 mm posoda (različica 536)
• 75/60 mm posoda (različici MVT535AQ in MVT535HH)
• Vsako nogo je mogoče neodvisno nastaviti pod 3 koti (23° - 50° - 70°)
• Gumijaste noge z izvlečnimi konicami
• Pritrdilni navoj za nošenje traku (izbirno)
• Grelniki za noge (različica MVT535AQ)

NASTAVITEV

Odprite 3 noge stojala.

Za nastavitev višine stojala ima vsaka noga teleskopske podaljške, ki jih je mogoče sprostiti z vrtenjem ročice "A" na zaklepnem ovratniku "B". Ko dosežete želeno višino, zaklenite ročico "A".

NOGE

Stojalo ima gumijaste noge "Q" z izvlečnimi konicami "R" za zunanjo uporabo.

NASTAVITEV KOTA NOGE

Vsako nogo je mogoče nastaviti pod 3 različnimi koti (X - Y - Z) - glejte sliko 2


Za spremembo kota na nogi rahlo zaprite nogo proti središču, pritisnite gumb "C", da izberete nov kot noge, nato odprite nogo.

Kot vsake noge je mogoče nastaviti neodvisno od drugih dveh nog. Zadnji položaj omogoča doseganje nivoja tal.

NAMESTITEV GLAVE KAMERE

MODEL 535

Stojalo ima posodo "P" za namestitev glave

MODEL 536

Stojalo je zasnovano za 100 mm ali 75 mm krogelne glave. Za namestitev 75 mm krogelnih glav pritrdite adapter "N" (priložen) na stojalo s tremi vijaki "M".

75 mm adapter "N" ni priložen, če je stojalo dobavljeno kot vnaprej sestavljen komplet s 100 mm krogelno glavo.

MODELA MVT535AQ & MVT535HH

Stojalo je zasnovano za 75 mm ali 60 mm krogelne glave. Za namestitev 60 mm krogelnih glav pritrdite adapter "D" (priložen) na stojalo s tremi vijaki "E".

60 mm adapter "D" ni priložen, če je stojalo dobavljeno kot vnaprej sestavljen komplet s 75 mm krogelno glavo.

OPOMBA
Prav tako je mogoče na stojala namestiti glave, ki niso krogelne (ravna osnova s 3/8" ženskim navojem), z uporabo polkrogle, ki je na voljo kot možnost.

• 520 BALL Ø75 krogla za stojalo 535
• 500 BALL Ø100 krogla ali 520BALL Ø75 krogla za stojalo 536
• 520 BALL Ø75 krogla za stojala MVT535AQ in MVT535HH

PREVOZ

Stojalo ima pritrditev "T" za izbirni nosilni trak

NASTAVITEV NAPETOSTI ZAKLEPA NOGE

Če teleskopski podaljški nog zdrsnejo, tudi po tem, ko ste zategnili zaklepno ročico "A", bo treba prilagoditi napetost zaklepanja. Da bi to naredili:

• odstranite pokrovček "K"
• sprostite zaklepno ročico "A"
• obrnite vijak "V" v smeri urinega kazalca s posebnim ključem "W", ki je priložen na eni od nog stojala.

Običajno bo zadostovala tretjina obrata, da dosežete pravilno napetost zaklepanja.
