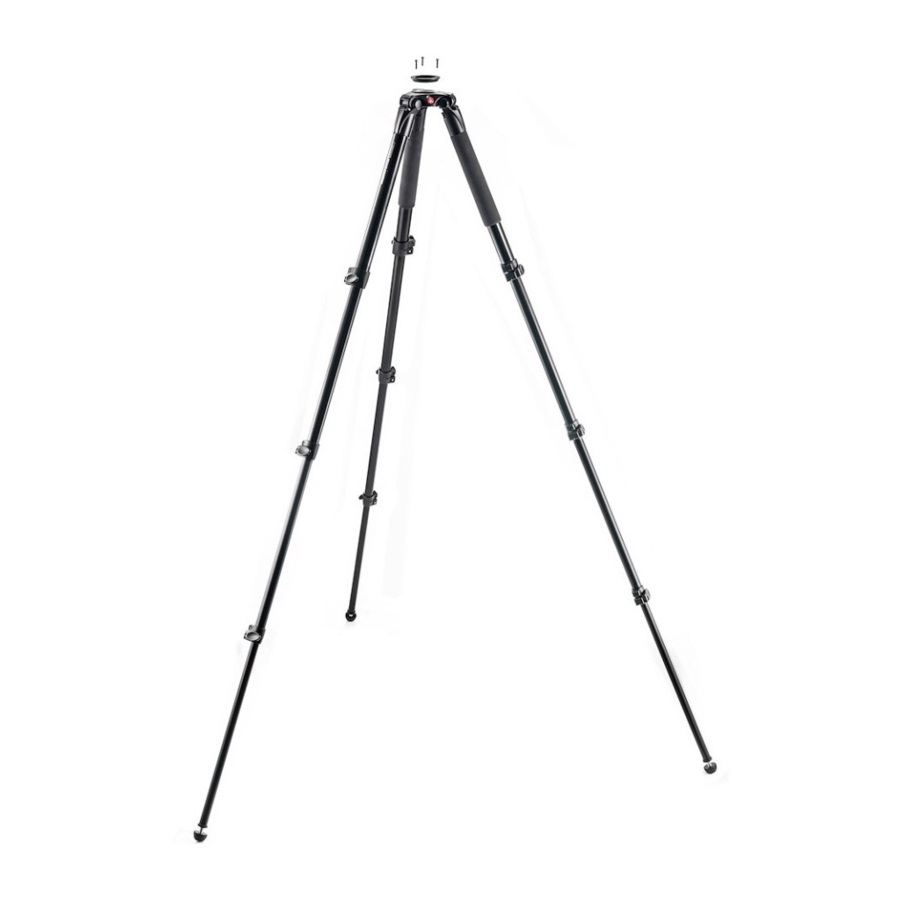

Manfrotto MVT535AQ, MVT535HH - Instrukcja obsługi statywu

WPROWADZENIE

Lekki statyw wideo z włókna węglowego, który łączy w sobie doskonałą stabilność, wysoką nośność i dużą maksymalną wysokość z ergonomiczną, łatwą w użyciu i kompaktową konstrukcją.

GŁÓWNE CECHY

• Miseczka 75mm (wersja 535)
• Miseczka 75/100mm (wersja 536)
• Miseczka 75/60mm (wersje MVT535AQ i MVT535HH)
• Każda noga może być ustawiona niezależnie pod 3 kątami (23° - 50° - 70°)
• Gumowe nóżki z wysuwanymi kolcami
• Gwint do mocowania paska do przenoszenia (opcjonalnie)
• Ocieplacze na nogi (wersja MVT535AQ)

KONFIGURACJA

Otwórz 3 nogi statywu.

Aby wyregulować wysokość statywu, każda noga ma teleskopowe przedłużenia, które można zwolnić, obracając dźwignię "A" na kołnierzu blokującym "B". Po osiągnięciu wymaganej wysokości zablokuj dźwignię "A".

NÓŻKI

Statyw ma gumowe nóżki "Q" z wysuwanymi kolcami "R" do użytku zewnętrznego.

REGULACJA KĄTA NACHYLENIA NÓG

Każda noga może być ustawiona pod 3 kątami rozstawu (X - Y - Z) - patrz rysunek 2


Aby zmienić kąt nachylenia nogi, lekko zamknij nogę w kierunku środka, naciśnij przycisk "C", aby wybrać nowy kąt nachylenia nogi, a następnie otwórz nogę.

Kąt każdej nogi można regulować niezależnie od pozostałych dwóch nóg. Ostatnia pozycja pozwala na osiągnięcie poziomu podłogi.

MONTAŻ GŁOWICY KAMERY

MODEL 535

Statyw ma miseczkę "P" do montażu głowicy

MODEL 536

Statyw jest przeznaczony do głowic kulowych 100mm lub 75mm. Aby zamontować głowice kulowe 75mm, przymocuj adapter "N" (dostarczony) do statywu za pomocą trzech śrub "M".

Adapter 75mm "N" nie jest dołączony, jeśli statyw jest dostarczany jako wstępnie zmontowany zestaw z głowicą kulową 100mm.

MODELE MVT535AQ i MVT535HH

Statyw jest przeznaczony do głowic kulowych 75mm lub 60mm. Aby zamontować głowice kulowe 60mm, przymocuj adapter "D" (dostarczony) do statywu za pomocą trzech śrub "E".

Adapter 60mm "D" nie jest dołączony, jeśli statyw jest dostarczany jako wstępnie zmontowany zestaw z głowicą kulową 75mm.

UWAGA
Możliwe jest również zamontowanie głowic innych niż kulowe (płaska podstawa z gwintem żeńskim 3/8") na statywach za pomocą półkuli, która jest dostępna jako opcja.

• 520 BALL Ø75 kula do statywu 535
• 500 BALL Ø100 kula lub 520BALL Ø75 kula do statywu 536
• 520 BALL Ø75 kula do statywów MVT535AQ i MVT535HH

TRANSPORT

Statyw ma mocowanie "T" do opcjonalnego paska do przenoszenia

REGULACJA NAPRĘŻENIA BLOKADY NÓG

Jeśli teleskopowe przedłużenia nóg ślizgają się nawet po dokręceniu dźwigni blokującej "A", należy wyregulować naprężenie blokujące. Aby to zrobić:

• zdejmij nasadkę "K"
• zwolnij dźwignię blokującą "A"
• obróć śrubę "V" zgodnie z ruchem wskazówek zegara za pomocą specjalnego klucza "W" znajdującego się na jednej z nóg statywu.

Zwykle wystarczy obrót o jedną trzecią, aby uzyskać prawidłowe naprężenie blokujące.
