Manfrotto 405 - Priručnik za dodatnu opremu za kameru

UVOD

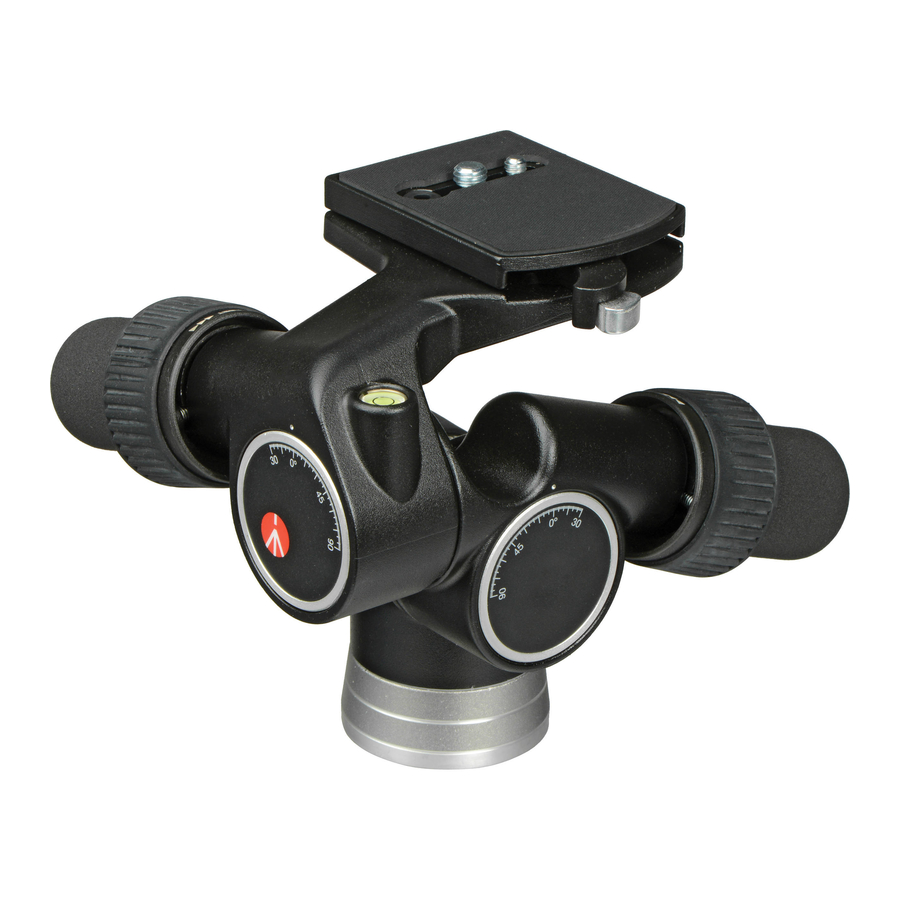

Glava nudi precizno zupčasto kretanje u tri smjera i dizajnirana je za 35mm SLR, srednje i velike formatne kamere

KLJUČNE ZNAČAJKE

• Mogućnost privremenog isključivanja zupčastog kretanja za brzo postavljanje kamere u opći željeni položaj, a zatim uključivanje zupčastih kretanja za konačno podešavanje
• Brzo otpuštajuća ploča sa sekundarnom sigurnošću
• 1/4" i 3/8" vijci za kameru
• 3 libele

POSTAVLJANJE

SASTAVLJANJE GLAVE NA STATIV

Sastavite glavu na stativ koristeći 3/8" ženski navoj "G".

Gornja ploča na Manfrotto stativima opremljena je s tri vijka za podešavanje "V" koji se stežu uz bazu glave kako bi se osiguralo učinkovito i sigurno zaključavanje.

UKLANJANJE BRZOG OTPUŠTANJA

PLOČE S GLAVE

Poluga "N" opremljena je sigurnosnim gumbom "O" kako bi se spriječilo slučajno otpuštanje ploče kamere "I".

Za otpuštanje ploče kamere "I":

• povucite polugu za zaključavanje "N" u smjeru označenom strelicom (slika 2) dok ne dođe do kraja
• držite polugu "N" u gore navedenom položaju i istovremeno pritisnite gumb "O" (slika 3)
• ovo omogućuje poluzi "N" da se dalje rotira i tako oslobodi ploču kamere "I"

VIJAK ZA KAMERU NA PLOČI

Ploča za brzo otpuštanje "I" isporučuje se s 1/4" "L" i 3/8" "H" vijcima za kameru.

Za uklanjanje neiskorištenog vijka:

• uklonite gumeni čep "M" pažljivim pritiskom prstom
• uklonite vijak "L" ili "H"
• vratite gumeni čep kako biste spriječili gubitak vijka

Glava ima 1/4" i 3/8" rupe za pohranu neiskorištenog vijka.

SASTAVLJANJE

KAMERA NA PLOČI

Pričvrstite kameru na ploču "I" zavrtanjem vijka kamere "H" ili "L" u navojnu rupu kamere BEZ PRIMJENE SILE.

Vijak "H" ili "L" klizi duž proreza "R" omogućujući vam da poravnate objektiv kamere s pločom "I" i time odaberete najbolji položaj ravnoteže.

Napomena: Vijci "H" i "L" imaju utor u glavi kako bi se mogli zategnuti novčićem

Napomena: Ploča "I" (slika 1) također ima 1/4" navojni priključak "S" i 3/8" navojni priključak "T"

POSTAVLJANJE KAMERE NA GLAVU

Umetnite ploču kamere "I" (slika 5) u lastin rep "U" na vrhu glave, a zatim pritisnite ploču "I" prema dolje dok poluga za zaključavanje "N" ne klikne i zatvori se.

Provjerite je li ploča "I" (slika 6) potpuno zaključana guranjem poluge "N" do kraja na lijevu stranu i provjerom je li kamera sigurno pričvršćena

UKLANJANJE KAMERE S GLAVE

Kad god je potrebno ukloniti kameru s glave, držite kameru sigurno u jednoj ruci dok drugom rukom upravljate polugom za zaključavanje "N" i sigurnosnom polugom "O".

UPOTREBA

FINO PODEŠAVANJE

Koristite sljedeće kontrolne gumbe (slika 1)

"A" = Pan (panoramsko snimanje)

"B" = Tilt (nagib)

"C" = Levelling (niveliranje)

Fino podešavanje se vrši jednostavnim okretanjem kontrolnih gumba (slike 8, 9 i 10)

Dizajn zupčastog mehanizma omogućuje postavljanje kamere u položaj bez potrebe za zaključavanjem nakon što se postignu željeni kutovi

BRZO PODEŠAVANJE

Koristite sljedeće kontrolne prstenove (slika 1)

"D" = Pan (panoramsko snimanje)

"E" = Tilt (nagib)

"F" = Levelling (niveliranje)

Brzo podešavanje se može izvršiti korištenjem ruke za rotiranje kontrolnog kotača ("D", "E", "F") za 90° slijedeći strelice (slika 11).

Dok držite kontrolni kotač otvorenim, kamera se može brzo postaviti drugom rukom u željeni položaj. Otpustite kontrolni prsten kako biste zaključali glavu u položaj. Glava se isporučuje s 3 libele: "P" za panoramsko snimanje (slika 8), "X" za okomiti portretni format (slika 9) i "Z" za vodoravni položaj (slika 10).
