Manfrotto 405 - Камераға арналған қосалқы құрал нұсқаулығы

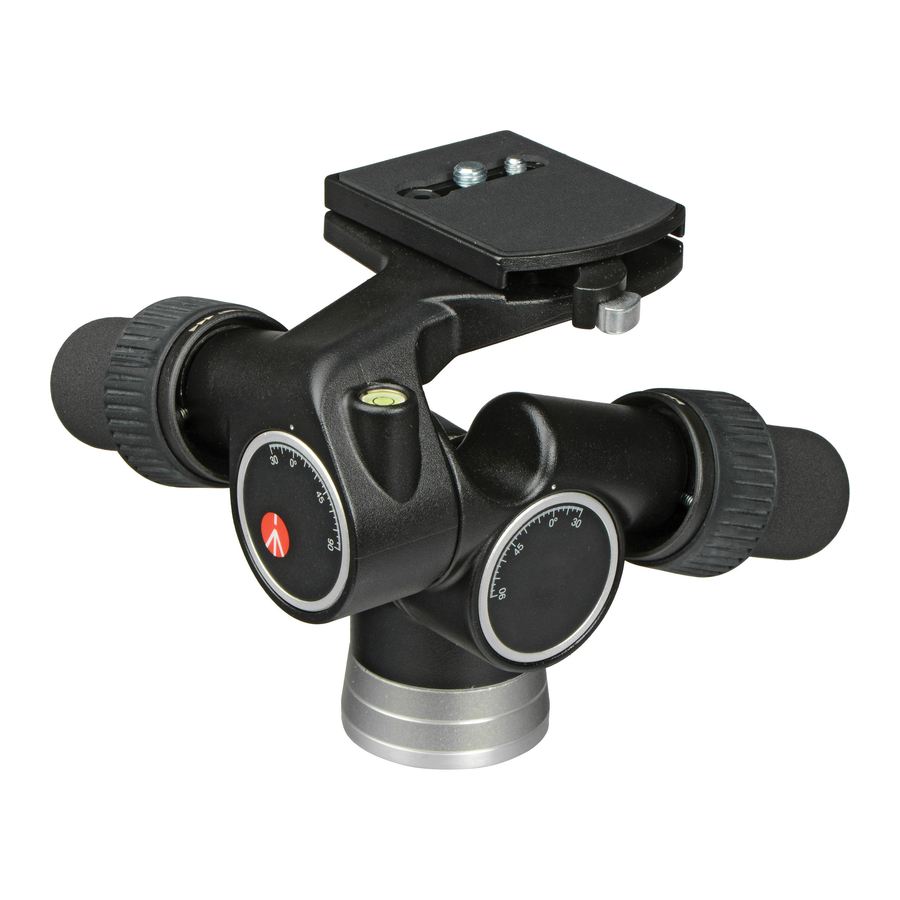

КІРІСПЕ

Бұл штатив басы үш бағытта дәл тісті қозғалысты ұсынады және 35 мм SLR, орташа және үлкен форматты камераларға арналған.

НЕГІЗГІ ЕРЕКШЕЛІКТЕРІ

• Камераны қажетті жалпы күйге жылдам орнату үшін тісті қозғалысты уақытша ажырату және соңғы реттеу үшін тісті қозғалыстарды қосу мүмкіндігі
• Қосымша қауіпсіздігі бар жылдам бекіту пластинасы
• 1/4" және 3/8" камера бұрандалары
• 3 Су деңгейі

ОРНАТУ

ШТАТИВКЕ БАСТЫ ЖИНАУ

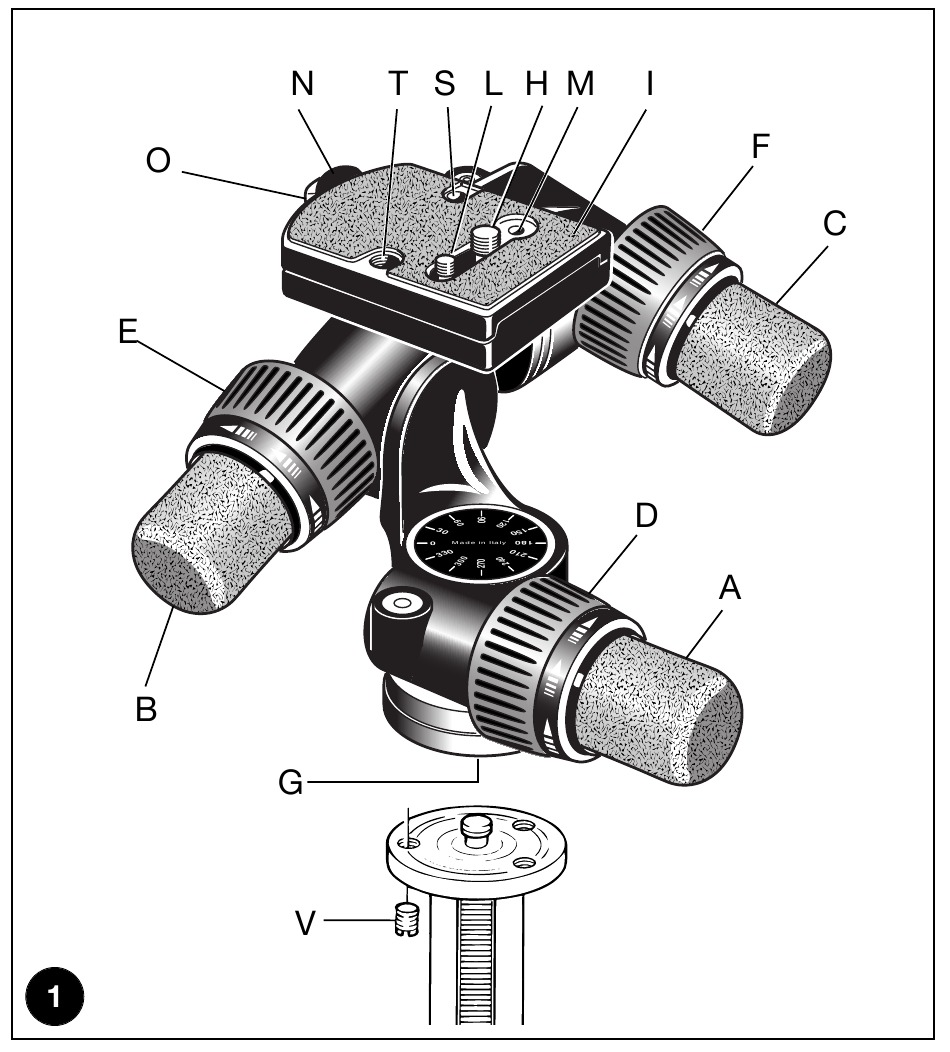

Басты 3/8" ішкі жіп "G" арқылы штативке жинаңыз.

Manfrotto штативтерінің үстіңгі пластинасы бастың негізіне қарсы қысып, тиімді және қауіпсіз құлыптауды қамтамасыз ететін үш бұрандамен "V" жабдықталған.

ЖЫЛДАМ БЕКІТУДІ ШЕШУ

ПЛАСТИНАНЫ БАСТАН АЛУ

"N" тұтқасы камера пластинасының "I" кездейсоқ босатылуын болдырмау үшін "O" қауіпсіздік түймесімен жабдықталған.

Камера пластинасын "I" босату үшін:

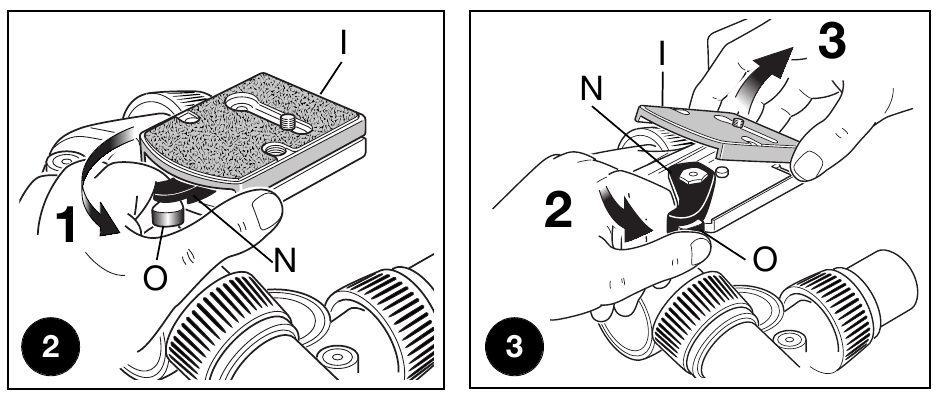

• құлыптау тұтқасын "N" көрсеткімен көрсетілген бағытта (2-сурет) одан әрі бармайынша тартыңыз
• жоғарыдағы күйде "N" тұтқасын ұстап тұрыңыз және сонымен бірге "O" түймесін басыңыз (3-сурет)
• бұл "N" тұтқасының одан әрі айналуына мүмкіндік береді, осылайша камера пластинасын "I" босатады

ПЛАСТИНАЛЫ КАМЕРА БҰРАНДАСЫ

Жылдам бекіту пластинасы "I" 1/4" "L" және 3/8" "H" камера бұрандаларымен жабдықталған.

Пайдаланылмаған бұранданы алу үшін:

• саусақпен абайлап басып, "M" резеңке қақпағын алыңыз
• "L" немесе "H" бұрандасын алыңыз
• бұранданың жоғалып кетуін болдырмау үшін резеңке қақпақты орнына қойыңыз

Баста пайдаланылмаған бұранданы сақтауға арналған 1/4" және 3/8" тесіктер бар.

ЖИНАУ

КАМЕРАНЫ ПЛАСТИНАҒА ОРНАТУ

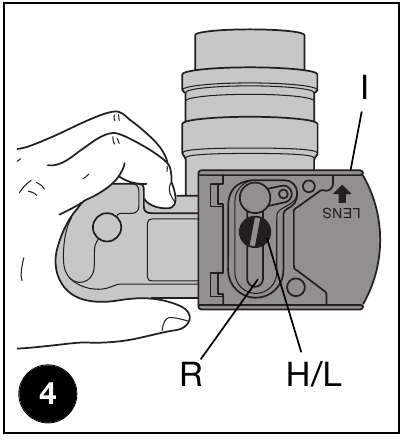

Камера бұрандасын "H" немесе "L" камераның бұрандалы тесігіне КҮШ ҚОЛДАНБАЙ бұрап, камераны "I" пластинасына бекітіңіз.

"H" немесе "L" бұрандасы "R" саңылауының бойымен сырғып, камера линзасын "I" пластинасымен туралауға және осылайша ең жақсы теңгерім күйін таңдауға мүмкіндік береді.

Ескертпе: "H" және "L" бұрандаларының басында оларды тиынмен қатайтуға мүмкіндік беретін ойық бар.

Ескертпе: "I" пластинасында (1-сурет) сонымен қатар 1/4" жіптік бекіткіш "S" және 3/8" жіптік бекіткіш "T" бар.

КАМЕРАНЫ БАСТЫҢ ҮСТІНЕ ОРНАТУ

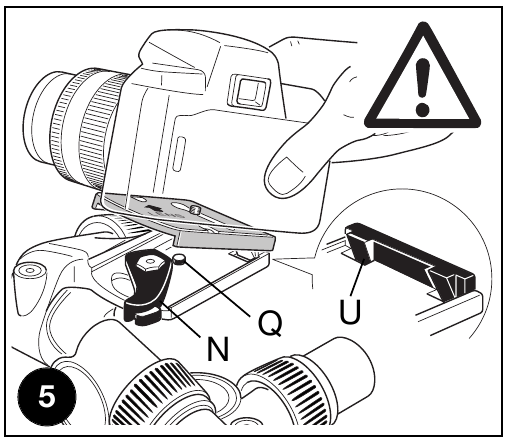

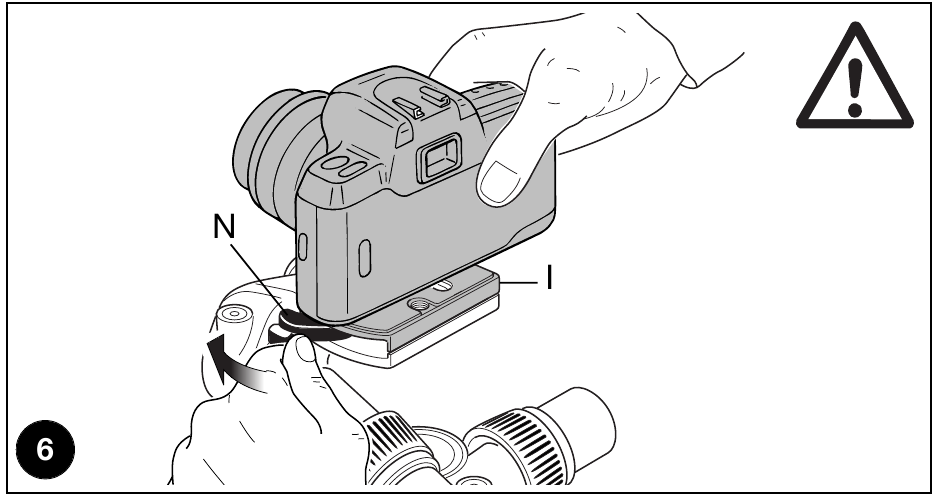

Камера пластинасын "I" (5-сурет) бастың үстіндегі "U" қарлығаш құйрығы жақтарына салыңыз, содан кейін "I" пластинасын құлыптау тұтқасы "N" шертіліп жабылғанша төмен қарай басыңыз.

"I" пластинасының (6-сурет) толық құлыпталғанына көз жеткізіңіз, ол үшін "N" тұтқасын сол жаққа дейін итеріп, камераның мықтап орнатылғанын тексеріңіз

КАМЕРАНЫ БАСТАН АЛУ

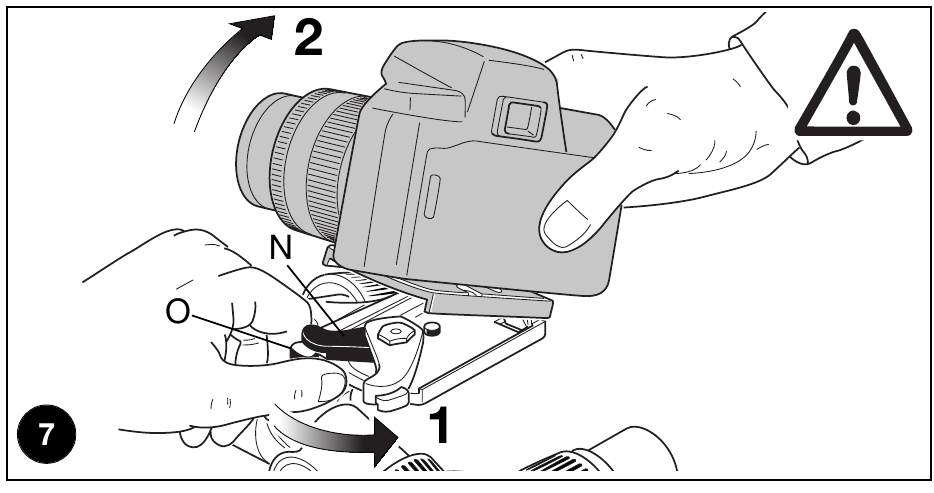

Камераны бастан алу қажет болған жағдайда, құлыптау тұтқасын "N" және қауіпсіздік тұтқасын "O" екінші қолмен басқарып тұрып, камераны бір қолмен мықтап ұстаңыз.

ПАЙДАЛАНУ

ДӘЛ РЕТТЕУ

Келесі басқару тұтқаларын пайдаланыңыз (1-сурет)

"A" = Панорама

"B" = Еңкейту

"C" = Теңестіру

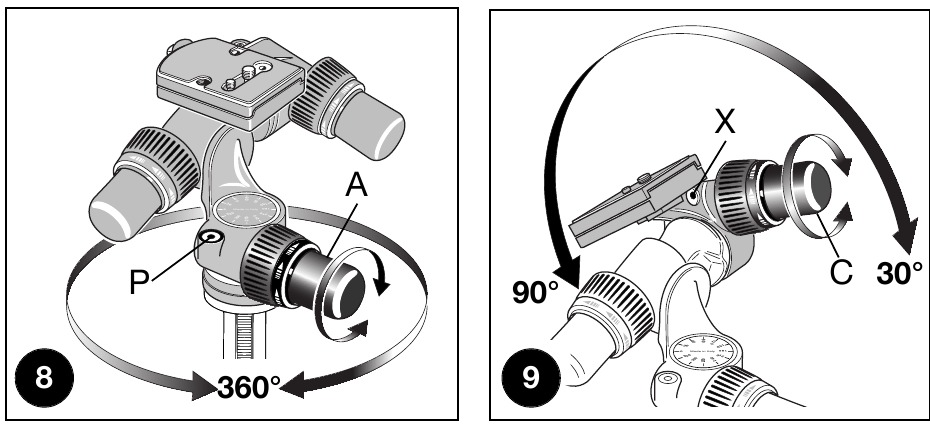

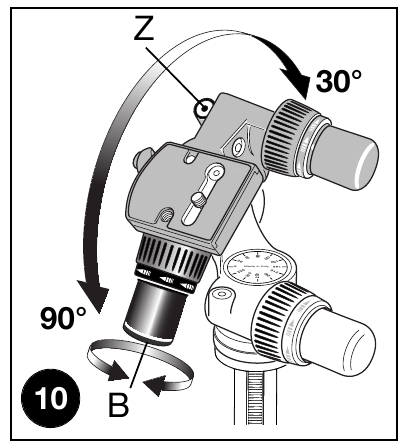

Дәл реттеу басқару тұтқаларын айналдыру арқылы жүзеге асырылады (8, 9 және 10-суреттер)

Тісті механизмнің конструкциясы қажетті бұрыштарға жеткеннен кейін камераны құлыптау қажеттілігінсіз орнына қоюға мүмкіндік береді.

ЖЫЛДАМ РЕТТЕУ

Келесі басқару сақиналарын пайдаланыңыз (1-сурет)

"D" = Панорама

"E" = Еңкейту

"F" = Теңестіру

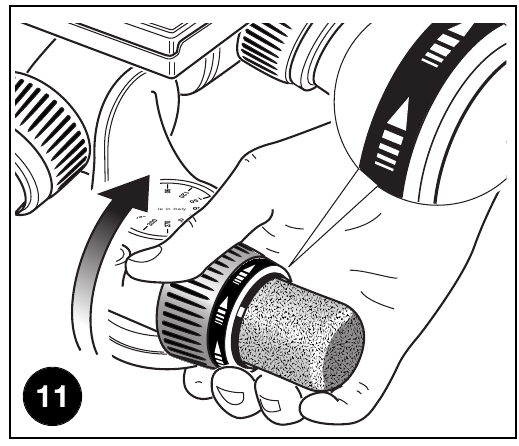

Жылдам реттеуді қолды пайдаланып, басқару дөңгелегін ("D", "E", "F") көрсеткілер бойынша 90° бұру арқылы жасауға болады (11-сурет).

Басқару дөңгелегін ашық ұстап тұрып, камераны екінші қолмен қажетті күйге жылдам орналастыруға болады. Басты орнында құлыптау үшін басқару сақинасын босатыңыз. Бас 3 су деңгейімен жабдықталған: панорама үшін "P" (8-сурет), тік портрет форматы үшін "X" (9-сурет) және көлденең күй үшін "Z" (10-сурет).
