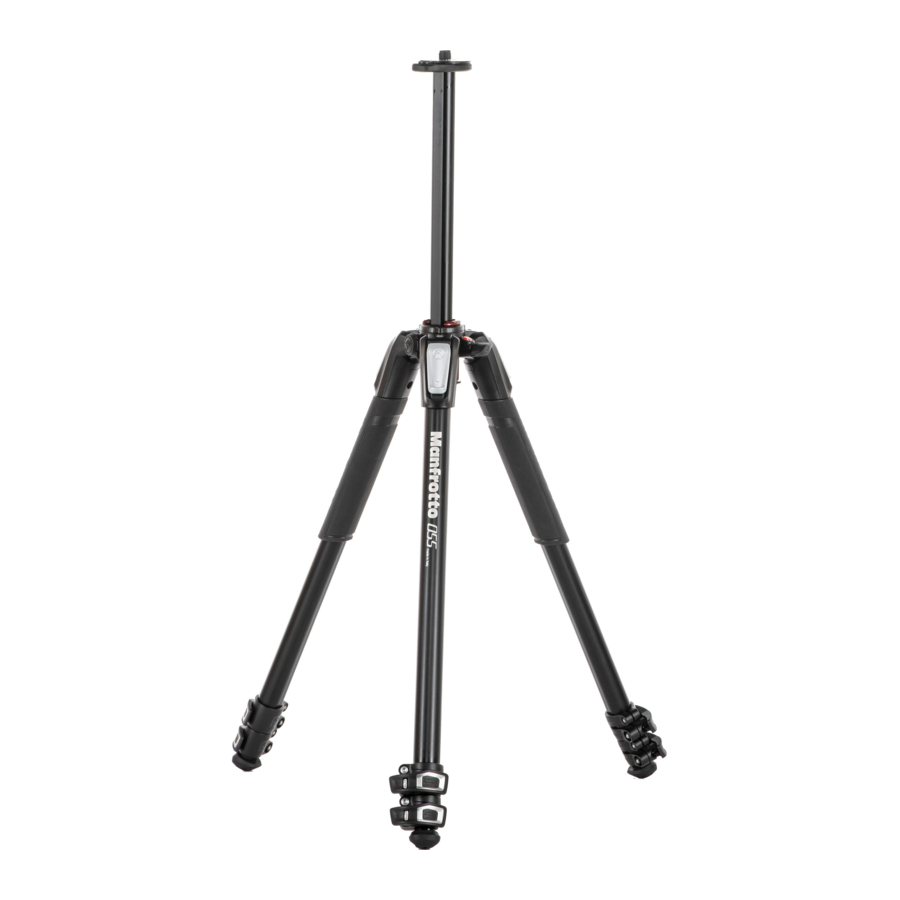

Manfrotto MT055CXPRO3/CXPRO4/XPRO3, MT190CXPRO3/CXPRO4/XPRO3/XPRO4 - Stativmanual

INTRODUKTION

Designet til den avancerede hobbyfotograf og den professionelle fotograf, er dette et yderst alsidigt stativ, ideelt til små, mellemformatkameraer, digitale eller konventionelle typer.

NØGLEFUNKTIONER:

• En unik glidende midtersøjle, der kan betjenes i enten et lodret eller vandret plan.
• Hvert ben kan uafhængigt indstilles i 4 spredningsvinkler.
• Vaterpas.
• To benvarmere af gummi
• Easy link-fatning til montering af arme
• Quick Power Lock-greb, der gør det nemt at åbne alle grebene samtidigt
• Krog til ophængning af en modvægt og til en rem

OPSÆTNING

Åbn de 3 stativben.

For at justere stativets højde har hvert ben teleskopiske forlængere, der kan frigøres ved at dreje greb "A" på låsekraven "B". Tag fat om grebene med hele håndfladen. Lås alle låsegreb op samtidigt.

VÆR FORSIGTIG med at undgå at klemme din finger, når du åbner grebet (se fig. 1A). Når den ønskede højde er opnået, lås greb "A".

JUSTERING AF BENVINKEL

Hvert ben kan indstilles i 4 spredningsvinkler. For at ændre vinklen på et ben, luk benet let ind mod midtersøjlen og træk låseknappen "C" ned i toppen af benet. Mens knappen holdes nede, vælg den nye benvinkel og slip derefter knap "C" for at låse i position.

Vinklen på hvert ben kan justeres uafhængigt af de to andre ben.

Den sidste position giver mulighed for at opnå gulvniveau.

JUSTERING AF MIDTERSØJLEHØJDE

For at frigøre midtersøjlen "D", lås knop "E" op og juster højden på søjlen efter behov. Spænd knop "E" for at låse søjlen i position.

VANDRET MIDTERSØJLE

Den glidende midtersøjle kan også bruges i det vandrette plan: dette gør det ikke kun muligt at forskyde kameraet fra benenes position, det giver også den enkleste måde at fotografere direkte ovenfra på:

• lås knop "E" op (4.1)
• tryk knap "Y" ind og løft samtidigt midtersøjlen "D" helt op, indtil de røde skaller springer ud som vist i figur 4.2
• drej midtersøjlen "D" 90° som vist i figur 4.3
• skub midtersøjlen "D" ind i hul "W" og lås knop "E" (fig. 4.4)

LODRET MIDTERSØJLE

For at indstille midtersøjlen i lodret position, fortsæt som følger:

1. lås knop "E" op og træk midtersøjlen "D" helt ud som vist i figur 5.1

   FJERN DIN HÅND FRA MIDTERSØJLEN
   "D" for at undgå at klemme din finger (se fig. 5.2)
2. hold din anden hånd væk fra søjlen "D", tryk knap "Y" ind med den ene hånd (5.3)
3. mens du stadig holder din anden hånd væk, drej med den samme hånd midtersøjlen "D" i en lodret position som vist i figur 5.4
4. drej søjlen, indtil den røde pil på skallerne er justeret med pilen på støbeelementet, og skub derefter søjlen ned

MONTERING OG FJERNELSE AF ET KAMERAHOVED

Fjern hætten "Z" (fig.1)

Monter kamerahovedet på pladen i toppen af midtersøjlen via 3/8" monteringsskruen (skruehoved med uret). Løft derefter midtersøjlen og spænd med en lille skruetrækker skruen "M" mod hovedets base, pas på ikke at tvinge den. Denne unikke funktion fungerer særligt godt med Manfrotto-hoveder på grund af den specielt designede base, som forhindrer hovedet i at skrue sig løs ved et uheld.

For at fjerne hovedet, løsn skruen "M" og skru hovedet af søjlen (mod uret).

NIVELERING

Stativet leveres med et vaterpas "H" for at gøre det muligt at nivellere stativet.

Vaterpasset kan placeres som vist i figur 7 for at garantere maksimal synlighed og praktisk anvendelse.

BEMÆRK

Ved udendørs brug, især i blæsende forhold, er det muligt at stabilisere stativet: hæng en modvægt (ikke medfølgende) øverst på krogen "L"

TRANSPORT

Stativet har en krog "L" til valgfri bærerem

JUSTERING AF BENLÅSESPÆNDING

Hvis de teleskopiske benforlængere glider, selv efter at have spændt låsegrebet "A", skal låsespændingen justeres.

For at gøre dette:

• frigør låsegreb "A"
• drej skruen "P" med uret ved hjælp af den specielle nøgle "N", der er fastgjort på et af stativbenene. Normalt vil en tredjedel af en omdrejning være tilstrækkelig til at opnå den korrekte låsespænding.

MONTERING AF TILBEHØR

Fjern hætten "K"

Stativet har et 3/8" hungevind "X" (fig. 11), som kan bruges til at montere tilbehør, såsom Manfrotto-arme, der igen kan understøtte lys, skærme osv.
