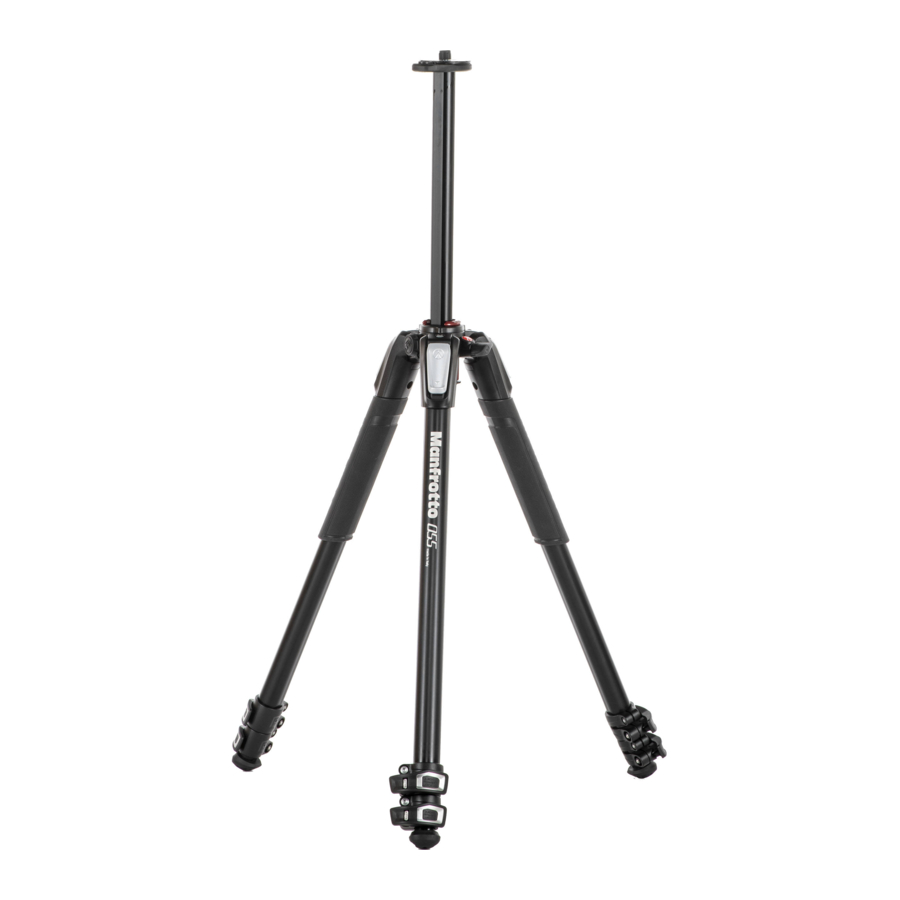

Manfrotto MT055CXPRO3/CXPRO4/XPRO3, MT190CXPRO3/CXPRO4/XPRO3/XPRO4 - Εγχειρίδιο Τριπόδου

ΕΙΣΑΓΩΓΗ

Σχεδιασμένο για τον προχωρημένο ερασιτέχνη και τον επαγγελματία φωτογράφο, αυτό είναι ένα εξαιρετικά ευέλικτο τρίποδο, ιδανικό για μικρές και μεσαίες κάμερες, ψηφιακού ή συμβατικού τύπου.

ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:

• Μια μοναδική συρόμενη κεντρική στήλη που μπορεί να λειτουργήσει είτε σε κάθετο είτε σε οριζόντιο επίπεδο.
• Κάθε πόδι μπορεί να ρυθμιστεί ανεξάρτητα σε 4 γωνίες ανοίγματος.
• Αλφάδι.
• Δύο λαστιχένια προστατευτικά ποδιών
• Υποδοχή "Easy link" (εύκολης σύνδεσης) για εισαγωγή βραχιόνων
• Μοχλοί "Quick Power Lock" (γρήγορου κλειδώματος) που επιτρέπουν το εύκολο άνοιγμα όλων των μοχλών ταυτόχρονα
• Άγκιστρο για κρέμασμα αντίβαρου και για λουρί

ΡΥΘΜΙΣΗ

Ανοίξτε τα 3 πόδια του τρίποδου.

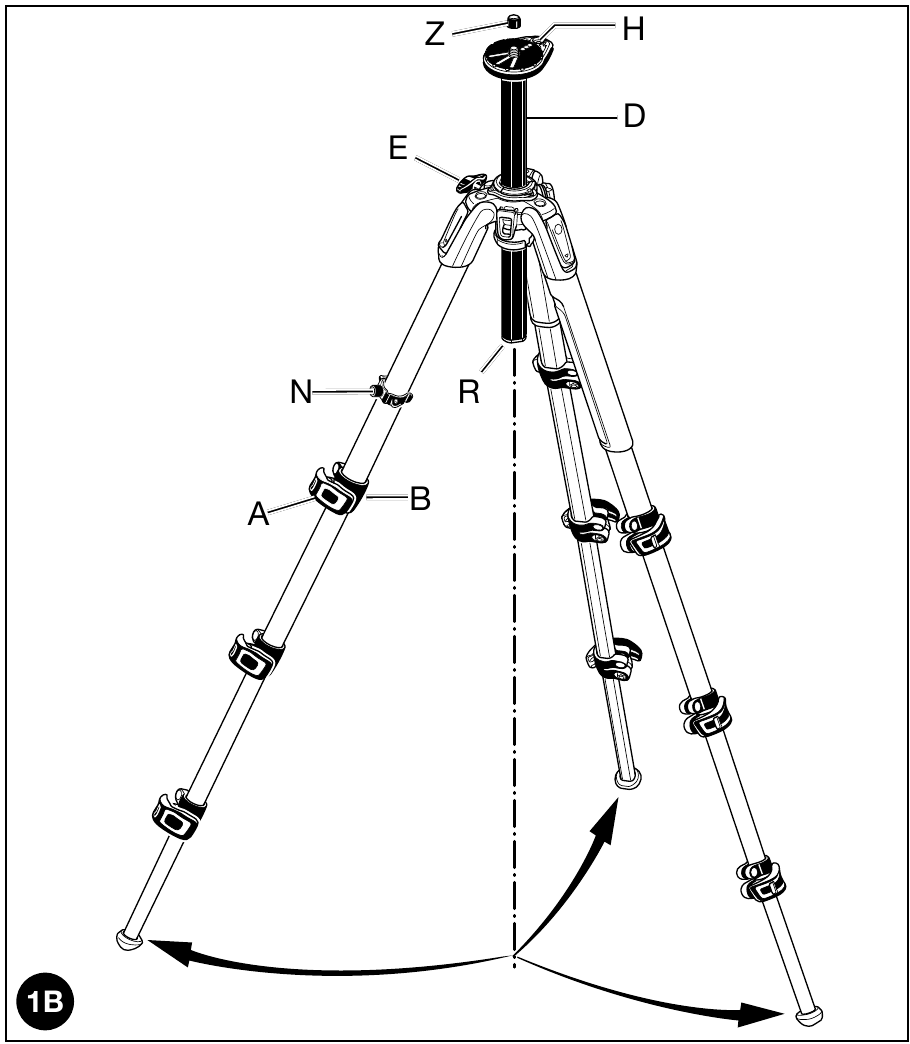

Για να ρυθμίσετε το ύψος του τρίποδου, κάθε πόδι έχει τηλεσκοπικές επεκτάσεις που μπορούν να απελευθερωθούν περιστρέφοντας τον μοχλό "A" στο κολάρο ασφάλισης "B". Πιάστε τους μοχλούς με όλη την παλάμη του χεριού. Ξεκλειδώστε ταυτόχρονα όλους τους μοχλούς ασφάλισης.

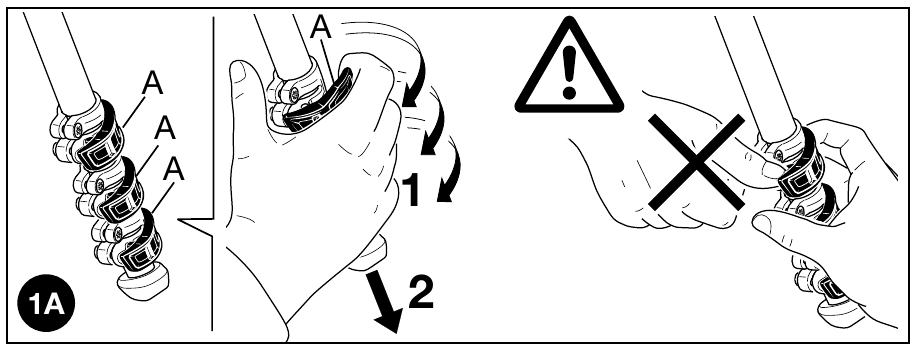

ΠΡΟΣΕΞΤΕ να αποφύγετε να τσιμπήσετε το δάχτυλό σας όταν ανοίγετε τον μοχλό (δείτε το σχήμα 1Α). Όταν επιτευχθεί το απαιτούμενο ύψος, ασφαλίστε τον μοχλό "A".

ΡΥΘΜΙΣΗ ΓΩΝΙΑΣ ΠΟΔΙΟΥ

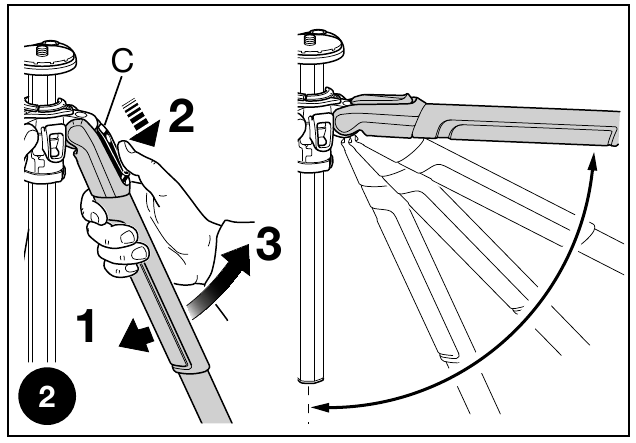

Κάθε πόδι μπορεί να ρυθμιστεί σε 4 γωνίες ανοίγματος. Για να αλλάξετε τη γωνία σε ένα πόδι, κλείστε ελαφρώς το πόδι προς την κεντρική στήλη και τραβήξτε προς τα κάτω το κουμπί ασφάλισης "C" στο πάνω μέρος του ποδιού. Κρατώντας το κουμπί πατημένο, επιλέξτε τη νέα γωνία του ποδιού και, στη συνέχεια, αφήστε το κουμπί "C" για να ασφαλίσετε στη θέση του.

Η γωνία κάθε ποδιού μπορεί να ρυθμιστεί ανεξάρτητα από τα άλλα δύο πόδια.

Η τελευταία θέση επιτρέπει την επίτευξη του επιπέδου του δαπέδου.

ΡΥΘΜΙΣΗ ΥΨΟΥΣ ΚΕΝΤΡΙΚΗΣ ΣΤΗΛΗΣ

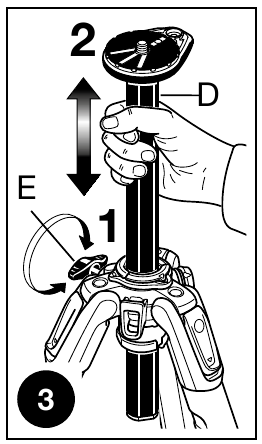

Για να απελευθερώσετε την κεντρική στήλη "D", ξεκλειδώστε το κουμπί "E" και ρυθμίστε το ύψος της στήλης όπως απαιτείται. Σφίξτε το κουμπί "E" για να ασφαλίσετε τη στήλη στη θέση της.

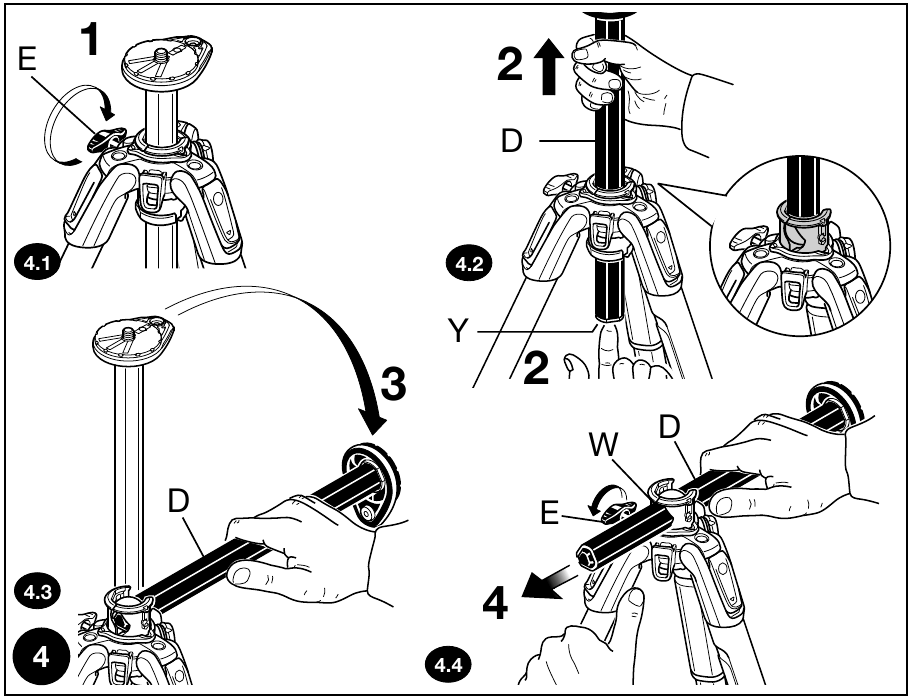

ΟΡΙΖΟΝΤΙΑ ΚΕΝΤΡΙΚΗ ΣΤΗΛΗ

Η συρόμενη κεντρική στήλη μπορεί επίσης να χρησιμοποιηθεί στο οριζόντιο επίπεδο: αυτό όχι μόνο επιτρέπει στην κάμερα να μετατοπιστεί από τη θέση των ποδιών, αλλά παρέχει τον απλούστερο δυνατό τρόπο λήψης απευθείας από πάνω:

• ξεκλειδώστε το κουμπί "E" (4.1)
• πατήστε το κουμπί "Y" και, ταυτόχρονα, σηκώστε την κεντρική στήλη "D" εντελώς μέχρι να εμφανιστούν τα κόκκινα κελύφη όπως φαίνεται στο σχήμα 4.2
• στρέψτε την κεντρική στήλη "D" κατά 90° όπως φαίνεται στο σχήμα 4.3
• σύρετε την κεντρική στήλη "D" στην τρύπα "W" και ασφαλίστε το κουμπί "E" (σχήμα 4.4)

ΚΑΘΕΤΗ ΚΕΝΤΡΙΚΗ ΣΤΗΛΗ

Για να ρυθμίσετε την κεντρική στήλη σε κάθετη θέση, προχωρήστε ως εξής:

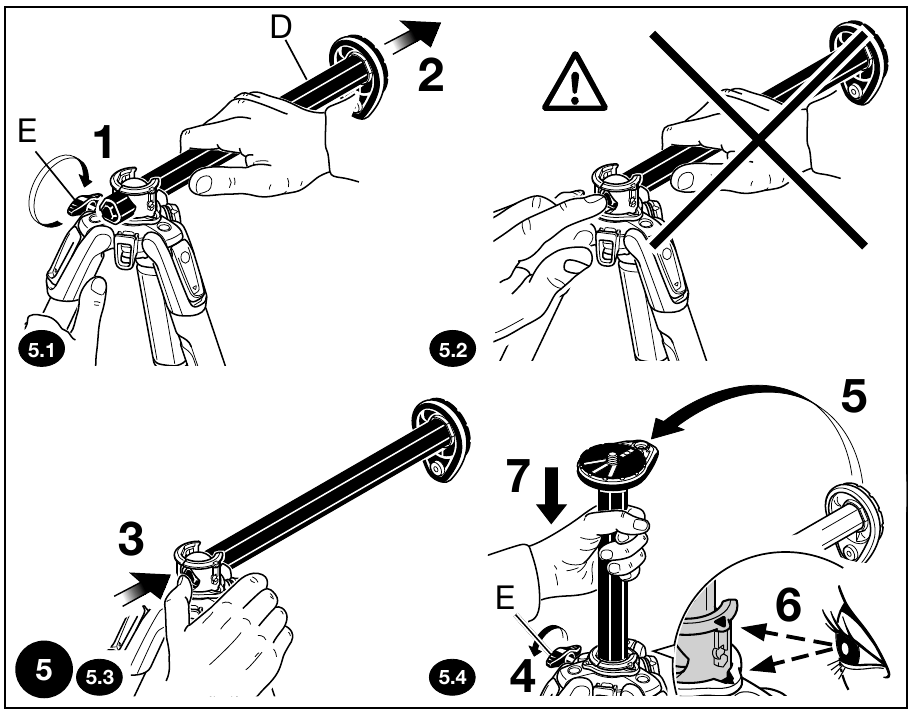

1. ξεκλειδώστε το κουμπί "E" και τραβήξτε εντελώς την κεντρική στήλη "D" όπως φαίνεται στο σχήμα 5.1

   ΑΠΟΜΑΚΡΥΝΕΤΕ ΤΟ ΧΕΡΙ ΣΑΣ ΑΠΟ ΤΗΝ ΚΕΝΤΡΙΚΗ
   ΣΤΗΛΗ "D" για να αποφύγετε να τσιμπήσετε το δάχτυλό σας (δείτε το σχήμα 5.2)
2. κρατώντας το άλλο σας χέρι μακριά από τη στήλη "D", πατήστε το κουμπί "Y" με το ένα χέρι (5.3)
3. κρατώντας ακόμα το άλλο σας χέρι μακριά, με το ίδιο χέρι, περιστρέψτε την κεντρική στήλη "D" σε κάθετη θέση όπως φαίνεται στο σχήμα 5.4
4. περιστρέψτε τη στήλη μέχρι το κόκκινο βέλος στα κελύφη να ευθυγραμμιστεί με το βέλος στο χυτό μέρος, στη συνέχεια σπρώξτε προς τα κάτω τη στήλη

ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΑΦΑΙΡΕΣΗ ΚΕΦΑΛΗΣ ΚΑΜΕΡΑΣ

Αφαιρέστε το καπάκι "Z" (σχήμα 1)

Τοποθετήστε την κεφαλή της κάμερας στην πλάκα στο πάνω μέρος της κεντρικής στήλης μέσω της βίδας στερέωσης 3/8" (βιδώστε την κεφαλή δεξιόστροφα). Στη συνέχεια, σηκώστε την κεντρική στήλη και με ένα μικρό κατσαβίδι, σφίξτε τη βίδα "M" προς τη βάση της κεφαλής, προσέχοντας να μην την πιέσετε. Αυτό το μοναδικό χαρακτηριστικό λειτουργεί ιδιαίτερα καλά με τις κεφαλές Manfrotto λόγω της ειδικά σχεδιασμένης βάσης, η οποία αποτρέπει την τυχαία αποσύνδεση της κεφαλής.

Για να αφαιρέσετε την κεφαλή, χαλαρώστε τη βίδα "M" και ξεβιδώστε την κεφαλή από τη στήλη αριστερόστροφα).

ΕΠΙΠΕΔΩΣΗ

Το τρίποδο παρέχεται με ένα αλφάδι "H" για να σας επιτρέψει να ισοπεδώσετε το τρίποδο.

Το αλφάδι μπορεί να τοποθετηθεί όπως φαίνεται στο σχήμα 7 για να εγγυηθεί μέγιστη ορατότητα και πρακτικότητα.

ΣΗΜΕΙΩΣΗ

Για χρήση σε εξωτερικούς χώρους, ειδικά σε συνθήκες ανέμου, είναι δυνατό να σταθεροποιήσετε το τρίποδο: κρεμάστε ένα αντίβαρο (δεν παρέχεται) πάνω από το άγκιστρο "L"

ΜΕΤΑΦΟΡΑ

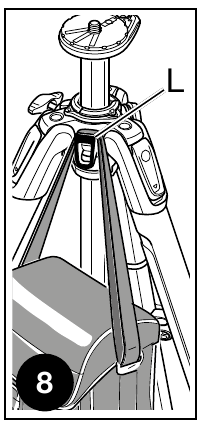

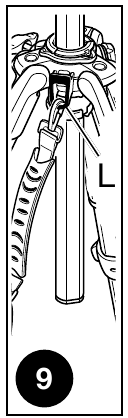

Το τρίποδο διαθέτει ένα άγκιστρο "L" για προαιρετικό λουρί μεταφοράς

ΡΥΘΜΙΣΗ ΤΑΣΗΣ ΚΛΕΙΔΩΜΑΤΟΣ ΠΟΔΙΟΥ

Εάν οι τηλεσκοπικές επεκτάσεις των ποδιών γλιστρούν ακόμη και μετά το σφίξιμο του μοχλού ασφάλισης "A", θα χρειαστεί να ρυθμίσετε την τάση ασφάλισης.

Για να το κάνετε αυτό:

• απελευθερώστε τον μοχλό ασφάλισης "A"
• στρέψτε τη βίδα "P" δεξιόστροφα χρησιμοποιώντας το ειδικό κλειδί "N" που παρέχεται σε ένα από τα πόδια του τρίποδου. Κανονικά, ένα τρίτο της στροφής θα είναι αρκετό για να επιτευχθεί η σωστή τάση ασφάλισης.

ΣΥΝΔΕΣΗ ΑΞΕΣΟΥΑΡ

Αφαιρέστε το καπάκι "K"

Το τρίποδο διαθέτει ένα θηλυκό σπείρωμα 3/8" "X" (σχήμα 11) το οποίο μπορεί να χρησιμοποιηθεί για τη σύνδεση αξεσουάρ, όπως βραχίονες Manfrotto που μπορούν με τη σειρά τους να υποστηρίξουν φώτα, οθόνες κ.λπ.
