Manfrotto MT190X3 - Инструкции за триножник

ВЪВЕДЕНИЕ

Проектиран за напреднали любители и за професионални фотографи, това е изключително универсален триножник, идеален за малки и средни форматни камери, цифрови или конвенционални.

ОСНОВНИ ХАРАКТЕРИСТИКИ:

• Уникална плъзгаща се централна колона, която може да се управлява във вертикална или хоризонтална равнина.
• Всеки крак може да бъде настроен независимо на 4 ъгъла на разтваряне
• Воден нивелир
• Два гумени нагревателя за крака
• Лесен свързващ гнездо за вмъкване на рамена
• Бързи лостове за заключване на мощността, които позволяват лесно да се отворят всички лостове едновременно
• Кука за закачане на противотежест и за каишка

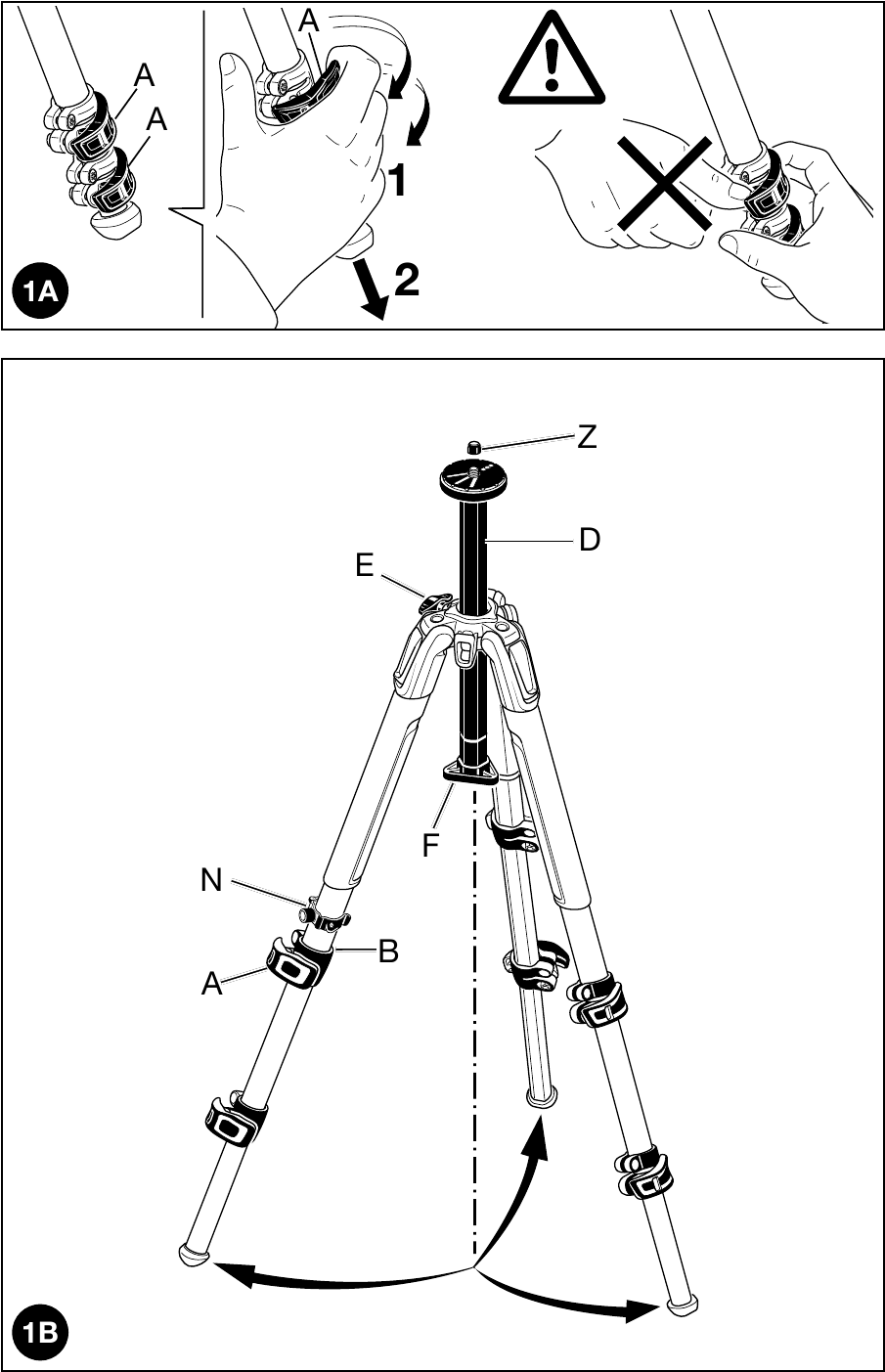

НАСТРОЙКА

Отворете 3-те крака на триножника.
За да регулирате височината на триножника, всеки крак има телескопични удължители, които могат да бъдат освободени чрез завъртане на лоста "A" на заключващата яка "B".
Хванете лостовете с цялата длан на ръката. Едновременно отключете всички заключващи лостове.

Внимавайте да не прищипете пръста си при отваряне на лоста (вижте фиг. 1A). Когато се достигне необходимата височина, заключете лоста "A".

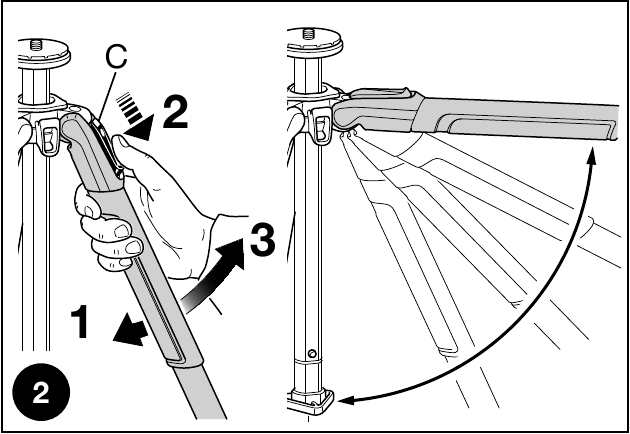

РЕГУЛИРАНЕ НА ЪГЪЛА НА КРАКА

Всеки крак може да бъде настроен на 4 ъгъла на разтваряне.
За да промените ъгъла на крака, затворете леко крака към централната колона и издърпайте надолу заключващия бутон "C" в горната част на крака. Докато държите бутона натиснат, изберете новия ъгъл на крака и след това освободете бутона "C", за да заключите в позиция. Ъгълът на всеки крак може да се регулира независимо от другите два крака. Последната позиция позволява да се достигне нивото на пода.

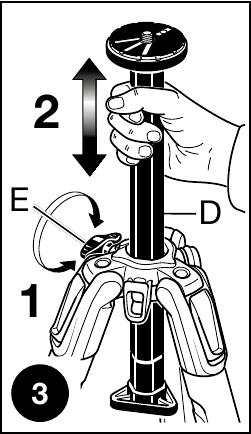

РЕГУЛИРАНЕ НА ВИСОЧИНАТА НА ЦЕНТРАЛНАТА КОЛОНА

За да освободите централната колона "D", отключете копчето "E" и регулирайте височината на колоната според нуждите. Затегнете копчето "E", за да заключите колоната в позиция.

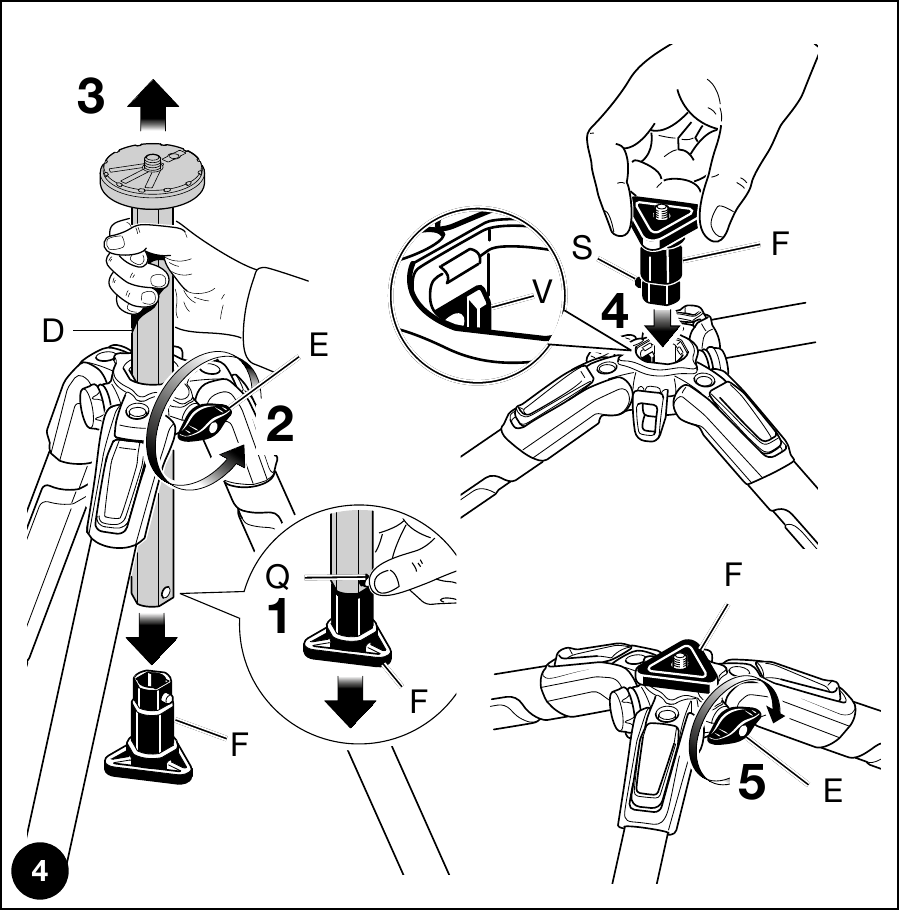

ПЛОЧА ЗА ПРИКАЧВАНЕ НА ГЛАВА

Плочата за прикрепване на главата "F" позволява снимки с много нисък ъгъл, без да е необходимо да се обръща централната колона.

• натиснете бутона "Q" и издърпайте плочата за прикрепване на главата "F"
• отключете лоста "E"
• премахнете колоната "D"
• монтирайте плочата за прикрепване на главата "F" на триножника, като я натиснете надолу вътре в горния отвор на рамото, докато щракне, като внимавате да подравните бутона "S" с частта "V"
• заключете в позиция плочата за прикрепване на главата "F", като затегнете лоста "E"

Сега можете да монтирате главата на плочата за прикрепване на главата "F".

За да предотвратите случайно падане на плочата "F" с главата и камерата от триножника и повреждане на камерата, е изключително важно заключващият лост "E" да остане плътно заключен през цялото време.
Преди да разглобите, първо свалете главата от плочата за прикрепване на главата и след това свалете плочата за прикрепване на главата "F" от рамото, като разхлабите лоста "E".

Никога не използвайте плочата за прикрепване на главата "F" в долната позиция, както е показано на фиг. 1.

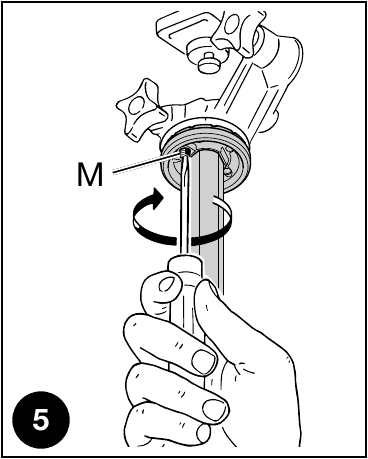

МОНТИРАНЕ И ДЕМОНТИРАНЕ НА ГЛАВА НА КАМЕРА

Свалете капачката "Z" (фиг.1)
Монтирайте главата на камерата върху плочата в горната част на централната колона чрез 3/8" монтажен винт (завъртете главата на винта по посока на часовниковата стрелка). След това повдигнете централната колона и с малка отвертка затегнете винта "M" към основата на главата, като внимавате да не го насилвате. Тази уникална функция работи особено добре с главите на Manfrotto поради специално проектираната основа, която предотвратява случайното развиване на главата.
За да свалите главата, разхлабете винта "M" и развийте главата от колоната обратно на часовниковата стрелка).

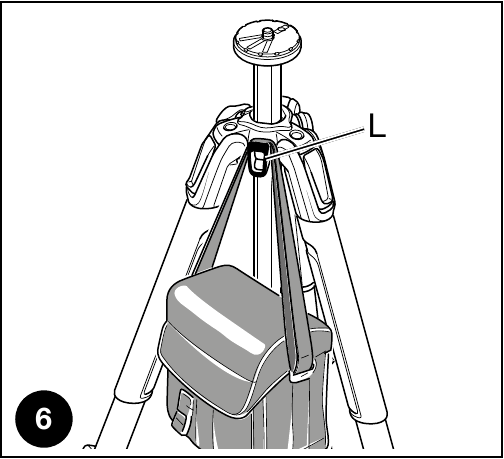

ЗАБЕЛЕЖКА

За употреба на открито, особено при ветровити условия, е възможно да се стабилизира триножникът: закачете противотежест (не е предоставена) върху куката "L".

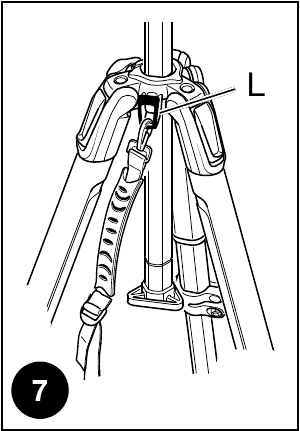

ТРАНСПОРТИРАНЕ

Триножникът има кука "L" за допълнителна презрамка за носене.

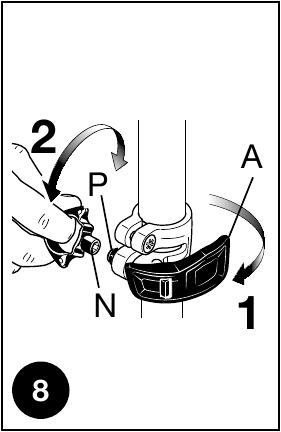

РЕГУЛИРАНЕ НА НАПРЕЖЕНИЕТО НА ЗАКЛЮЧВАНЕ НА КРАКА

Ако телескопичните удължители на краката се плъзгат дори след като сте затегнали заключващия лост "A", напрежението на заключване ще трябва да се регулира. За да направите това:

• освободете заключващия лост "A"
• завъртете винта "P" по посока на часовниковата стрелка, като използвате специалния ключ "N", предоставен на един от краката на триножника.

Обикновено една трета от оборота ще бъде достатъчна, за да се постигне правилното напрежение на заключване.

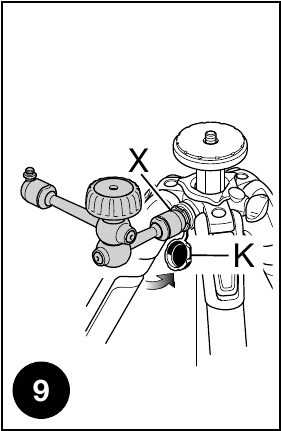

ПРИКАЧВАНЕ НА АКСЕСОАРИ

Свалете капачката "K"
Триножникът има една 3/8" вътрешна резба "X" (фиг. 9), която може да се използва за прикрепване на аксесоари, като например рамена на Manfrotto, които от своя страна могат да поддържат светлини, монитори и др.

ПОДДРЪЖКА

За да смените заключващата яка "B" (фиг. 1), моля, използвайте TORX ключ номер 25 (не е доставен с продукта).
