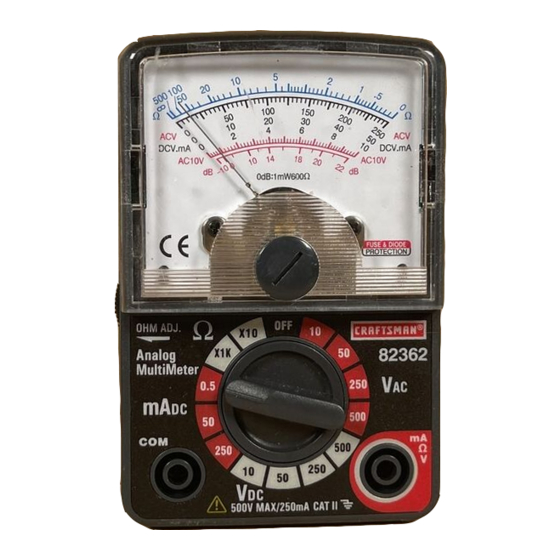

Craftsman 82362 - Analoginen yleismittari, käyttöohje

TURVALLISUUSOHJEET

Tämä mittari on suunniteltu turvalliseen käyttöön, mutta sitä on käytettävä varoen. Alla lueteltuja sääntöjä on noudatettava huolellisesti turvallisen käytön varmistamiseksi.

1. ÄLÄ KOSKAAN kytke mittariin jännitettä tai virtaa, joka ylittää määritetyn enimmäisarvon:

2. NOUDATA ERITYISTÄ VAROIVaisuutta työskennellessäsi suurten jännitteiden kanssa.
3. ÄLÄ mittaa jännitettä, jos "COM"-tuloliittimen jännite ylittää 600 V maadoitukseen nähden.
4. ÄLÄ KOSKAAN kytke mittausjohtoja jännitelähteen yli, kun toimintokytkin on virta- tai resistanssitilassa. Tämä voi vahingoittaa mittaria.
5. TYHJENNÄ AINA suodatinkondensaattorit virtalähteissä ja irrota virta, kun teet resistanssimittauksia.
6. KATKAISE AINA virta ja irrota mittausjohdot ennen kansien avaamista sulakkeen tai pariston vaihtamiseksi.
7. ÄLÄ KOSKAAN käytä mittaria, ellei takakansi sekä pariston ja sulakkeen suojukset ole paikoillaan ja kunnolla kiinni.
8. Jos laitetta käytetään valmistajan määrittämistä ohjeista poikkeavalla tavalla, laitteen antama suojaus voi heikentyä.

SÄÄTIMET JA LIITÄNNÄT

1. Asteikko
2. Osoitin
3. Asteikon nollasäätö
4. Ohmien nollasäätö
5. Pyörivä toimintokytkin
6. Positiivinen V, mA ja tuloliitäntä
7. COM-tuloliitäntä

TEKNISET TIEDOT

PARISTON ASENNUS

Sähköiskun välttämiseksi irrota mittausjohdot kaikista Irrota mittausjohdot mittarista.

1. Irrota takakannen kiinnitysruuvit ristipääruuvimeisselillä.
2. Nosta kansi irti ja vaihda paristo noudattaen oikeaa napaisuutta.
3. Aseta uusi paristo paristopidikkeeseen.

Aseta takakansi takaisin paikalleen ja kiinnitä ruuveilla.

Sähköiskun välttämiseksi älä käytä mittaria, ennen kuin paristokansi on paikoillaan ja kunnolla kiinni.

HUOMAUTUS: Jos mittari ei toimi kunnolla, tarkista sulakkeet ja paristo varmistaaksesi, että ne ovat edelleen ehjiä ja että ne on asennettu oikein.

KÄYTTÖOHJEET

Sähköiskuvaara. Suurjännitepiirit, sekä AC- että DC-piirit, ovat erittäin vaarallisia, ja niitä on mitattava erittäin huolellisesti.

1. Aseta toimintokytkin AINA OFF (pois) -asentoon, kun mittari ei ole käytössä.

DC-JÄNNITTEEN MITTAUKSET

Älä mittaa DC-jännitteitä, jos piirin moottori kytketään PÄÄLLE tai POIS PÄÄLTÄ. Suuria jännitepiikkejä voi esiintyä, mikä voi vahingoittaa mittaria.

1. Aseta toimintokytkin korkeimpaan V DC -asentoon.
2. Työnnä musta mittausjohdon banaaniliitin negatiiviseen (COM) liitäntään.
   Työnnä punainen mittausjohdon banaaniliitin positiiviseen (V) liitäntään.
3. Kosketa mustalla mittauspäällä piirin negatiivista puolta.
   Kosketa punaisella mittauspäällä piirin positiivista puolta.
4. Lue jännite näytöltä. Aseta toimintokytkin peräkkäin alempiin V DC -asentoihin saadaksesi suuremman asteikkolukeman.

DC-VIRRAN MITTAUKSET

1. Työnnä musta mittausjohdon banaaniliitin negatiiviseen (COM) liitäntään.
2. Aseta toimintokytkin 250mA DC -asentoon ja työnnä punainen mittausjohdon banaaniliitin (mA) liitäntään.
3. Katkaise virta testattavasta piiristä ja avaa sitten piiri kohdasta, josta haluat mitata virran.
4. Kosketa mustalla mittauspäällä piirin negatiivista puolta.
   Kosketa punaisella mittauspäällä piirin positiivista puolta.
5. Kytke virta piiriin.
6. Lue virta näytöltä. Aseta toimintokytkin peräkkäin alempiin mA-asentoihin saadaksesi suuremman asteikkolukeman.

AC-JÄNNITTEEN MITTAUS

Sähköiskuvaara. Mittauspäät eivät välttämättä ole riittävän pitkiä koskettamaan jännitteisiä osia joidenkin 240 V:n laitteiden pistorasioiden sisällä, koska koskettimet ovat syvällä pistorasioissa. Tämän seurauksena lukema voi näyttää 0 volttia, vaikka pistorasiassa todellisuudessa on jännite. Varmista, että mittauspäät koskettavat pistorasian sisällä olevia metallikoskettimia, ennen kuin oletat, ettei jännitettä ole.

Älä mittaa AC-jännitteitä, jos piirin moottori kytketään PÄÄLLE tai POIS PÄÄLTÄ. Suuria jännitepiikkejä voi esiintyä, mikä voi vahingoittaa mittaria.

1. Aseta toimintokytkin korkeimpaan V AC -asentoon.
2. Työnnä musta mittausjohdon banaaniliitin negatiiviseen (COM) liitäntään.
   Työnnä punainen mittausjohdon banaaniliitin positiiviseen (V) liitäntään.
3. Kosketa mustalla mittauspäällä piirin negatiivista puolta.
   Kosketa punaisella mittauspäällä piirin positiivista puolta.
4. Lue jännite näytöltä. Aseta toimintokytkin peräkkäin alempiin V AC -asentoihin saadaksesi suuremman asteikkolukeman.

RESISTANSSIN MITTAUKSET

Sähköiskun välttämiseksi katkaise virta testattavasta laitteesta ja tyhjennä kaikki kondensaattorit ennen resistanssimittausten tekemistä. Poista paristot ja irrota virtajohdot.

1. Aseta toimintokytkin X10- tai X1K-asentoon.
2. Työnnä musta mittausjohdon banaaniliitin negatiiviseen (COM) liitäntään
   Työnnä punainen mittausjohdon banaaniliitin positiiviseen! liitäntään.
3. Kosketa mittauspäitä yhteen ja säädä OHM Zero Adjust (Ohmin nollasäätö) -nuppia saadaksesi "0"-lukeman.
4. Kosketa mittauspäitä testattavan piirin tai osan yli. On parasta irrottaa testattavan osan toinen puoli, jotta muu piiri ei häiritse resistanssilukemaa.
5. Lue resistanssi asteikolta

dB-MITTAUKSET

dB-asteikkoa voidaan käyttää mittaamaan milliwatin tehohäviötä 600 kuormassa mittaamalla jännite 600 kuorman yli. AC-jännite 0,775 Vrms 600 yli on yhtä suuri kuin 1 mW tai "0" dB. Kun muunnat AC-jännitemittauksen dB:ksi, ota dB-lukema asteikkolevyn alimmasta kaaresta ja lisää sitten alla olevasta taulukosta löytyvä sopiva dB-korjaus.

HUOLTO

Sähköiskun välttämiseksi irrota mittausjohdot kaikista jännitelähteistä ennen takakannen tai pariston tai sulakkeen suojuksien irrottamista.

Sähköiskun välttämiseksi älä käytä mittaria, ennen kuin pariston ja sulakkeen suojukset ovat paikoillaan ja kunnolla kiinni.

Tämä yleismittari on suunniteltu tarjoamaan vuosien luotettavaa palvelua, jos seuraavat hoito-ohjeet suoritetaan:

1. PIDÄ MITTARI KUIVANA. Jos se kastuu, kuivaa se välittömästi.
2. KÄYTÄ JA SÄILYTÄ MITTARIA NORMAALEISSA LÄMPÖTILOISSA.
   Äärimmäiset lämpötilat voivat lyhentää elektronisten osien käyttöikää ja vääristää tai sulattaa muoviosia.
3. KÄSITTELE MITTARIA VAROVASTI JA HUOLELLISESTI. Sen pudottaminen voi vahingoittaa elektronisia osia tai koteloa.
4. PIDÄ MITTARI PUHTAANA. Pyyhi koteloa silloin tällöin kostealla liinalla. ÄLÄ käytä kemikaaleja, puhdistusaineita tai pesuaineita.
5. KÄYTÄ AINOASTAAN TUOREITA, SUOSITELTUN KOKOISIA JA TYYPPIISIÄ PARISTOJA. Poista vanhat tai heikot paristot, jotta ne eivät vuoda ja vahingoita laitetta.
6. JOS MITTARIA SÄILYTETÄÄN PITKÄÄN, paristot on poistettava laitteen vahingoittumisen estämiseksi.

UL-LISTATTU
UL-merkki ei osoita, että tämän tuotteen lukemien tarkkuutta on arvioitu.

VIANETSINTÄ

Ajoittain mittari ei välttämättä toimi kunnolla. Tässä on joitain yleisiä ongelmia, joita sinulla saattaa olla, ja joitain helppoja ratkaisuja niihin.

Mittari ei toimi:

1. Lue aina kaikki tämän käyttöohjeen ohjeet ennen käyttöä.
2. Varmista, että paristo on asennettu oikein.
3. Varmista, että paristo on hyvä.
4. Jos paristo on hyvä eikä mittari vieläkään toimi, varmista, että sulakkeen molemmat päät on asennettu oikein.

Jos et ymmärrä, miten mittari toimii:

1. Osta "Multitesters and Their Use for Electrical Testing" (Yleismittarit ja niiden käyttö sähkötestauksessa), (tuotenumero 82303).
2. Soita asiakaspalvelulinjallemme 1-888-326-1006.

HUOLTO JA VARAOSAT

TURVALLISUUSMERKIT

	Tämä symboli toisen symbolin, liittimen tai käyttöosan vieressä osoittaa, että käyttäjän on tutustuttava käyttöohjeiden selitykseen henkilövahinkojen tai mittarin vahingoittumisen välttämiseksi.
	Tämä VAROITUS-symboli osoittaa mahdollisesti vaarallisen tilanteen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.
	Tämä VARO-symboli osoittaa mahdollisesti vaarallisen tilanteen, joka voi johtaa tuotteen vahingoittumiseen, jos sitä ei vältetä.
	Tämä symboli ilmoittaa käyttäjälle, että näin merkittyjä liittimiä ei saa kytkeä piiripisteeseen, jossa jännite maadoitukseen nähden ylittää 500 V.
	Tämä symboli yhden tai useamman liittimen vieressä osoittaa, että ne liittyvät alueisiin, joihin voi normaaleissa käyttöolosuhteissa kohdistua erityisen vaarallisia jännitteitä. Suurimman turvallisuuden takaamiseksi mittaria ja sen mittausjohtoja ei saa käsitellä, kun nämä liittimet ovat jännitteisiä.
	Tämä symboli osoittaa, että laite on suojattu kauttaaltaan kaksoiseristyksellä tai vahvistetulla eristyksellä.

TEKNISET TIEDOT

Suurin tulojännite	500V AC/DC
Tulon herkkyys	2k "V
(Taajuusalueet)	50/60Hz
Paristo	Yksi (1) 1,5 V AA-paristo (ei sisälly toimitukseen)
Sulake	500mA/250 nopea (5mmx20mm)
Käyttölämpötila	41ºF - 104ºF (5ºC - 40ºC )
Säilytyslämpötila	14ºF - 122ºF (-10ºC - 50ºC)
Käyttökosteus	Enintään 80 % 87ºF:ssa (31ºC) laskien lineaarisesti 50 %:iin 104ºF:ssa (40ºC)
Säilytyskosteus	<80 %
Käyttökorkeus	7000 jalkaa (2000 metriä) enintään.
Paino	3,88 unssia (110 g)
Koko	3,82x3,34x1,3" (97x65x33mm)
Turvallisuus	Sisäkäyttöön ja IEC1010-1 (1995): EN61010-1 (1995) -standardin kaksoiseristysvaatimusten mukaisesti, ylijännitekategoria II 600V, saastumisaste 2. UL, CE-hyväksytty
