Craftsman 82362 - Mwongozo wa Multimeter ya Analogi

MAELEKEZO YA USALAMA

Mita hii imeundwa kwa matumizi salama, lakini lazima iendeshwe kwa tahadhari. Sheria zilizoorodheshwa hapa chini lazima zifuatwe kwa uangalifu kwa uendeshaji salama.

1. KAMWE usitumie voltage au mkondo kwenye mita ambayo inazidi kiwango cha juu kilichoainishwa:

2. TUMIA TAHADHARI KUBWA wakati unafanya kazi na volti za juu.
3. USI pime voltage ikiwa voltage kwenye jeki ya ingizo ya "COM" inazidi 600V juu ya ardhi.
4. KAMWE usiunganishe nyaya za mita kwenye chanzo cha voltage wakati swichi ya kazi iko katika hali ya sasa au upinzani. Kufanya hivyo kunaweza kuharibu mita.
5. DAIMA toa capacitors za kichujio katika vifaa vya umeme na ukate umeme wakati unafanya majaribio ya upinzani.
6. DAIMA zima umeme na ukate nyaya za majaribio kabla ya kufungua vifuniko ili kubadilisha fuse au betri.
7. KAMWE usiendeshe mita isipokuwa kifuniko cha nyuma na vifuniko vya betri na fuse viko mahali pake na vimefungwa kwa usalama.
8. Ikiwa kifaa kinatumiwa kwa njia ambayo haijaainishwa na mtengenezaji, ulinzi unaotolewa na kifaa unaweza kuharibika.

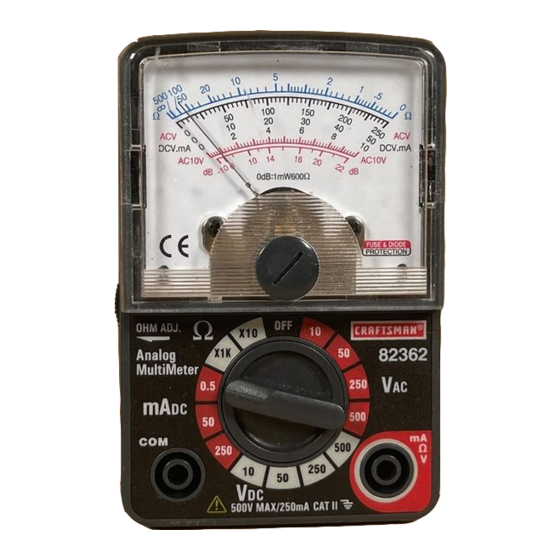

VIDHIBITI NA MAJEKI

1. Kiwango
2. Kielekezi
3. Rekebisha sifuri ya kiwango
4. Rekebisha sifuri ya Ohms
5. Swichi ya kazi ya mzunguko
6. Jeki ya ingizo chanya ya V, mA na
7. Jeki ya ingizo ya COM

MAELEZO

USAKINISHAJI WA BETRI

Ili kuepuka mshtuko wa umeme, kata nyaya za majaribio kutoka kwa yoyote Kata nyaya za majaribio kutoka kwa mita.

1. Ondoa screws zinazolinda kifuniko cha nyuma kwa kutumia bisibisi ya kichwa cha Phillips.
2. Ondoa kifuniko na ubadilishe betri ukizingatia polarity sahihi.
3. Ingiza betri mpya kwenye kishikilia betri.

Badilisha kifuniko cha nyuma na uimarishe na screws.

Ili kuepuka mshtuko wa umeme, usiendeshe mita hadi kifuniko cha betri kiwe mahali pake na kimefungwa kwa usalama.

KUMBUKA: Ikiwa mita yako haifanyi kazi vizuri, angalia fuses na betri ili kuhakikisha kuwa bado zinafanya kazi na kwamba zimeingizwa vizuri.

MAELEKEZO YA UENDESHAJI

Hatari ya kukatwa na umeme. Saketi za voltage ya juu, zote za AC na DC, ni hatari sana na zinapaswa kupimwa kwa uangalifu mkubwa.

1. DAIMA geuza swichi ya kazi iwe kwenye nafasi ya ZIMA (OFF) wakati mita haitumiki.

VIPIMO VYA VOLTAGE YA DC

Usipime voltages za DC ikiwa motor kwenye saketi inawashwa au kuzimwa. Kuongezeka kwa voltage kubwa kunaweza kutokea ambayo inaweza kuharibu mita.

1. Weka swichi ya kazi kwenye nafasi ya juu zaidi ya V DC.
2. Ingiza plagi ya ndizi ya nyaya nyeusi ya majaribio kwenye jeki hasi (COM).
   Ingiza plagi ya ndizi ya nyaya nyekundu ya majaribio kwenye jeki chanya (V).
3. Gusa ncha ya uchunguzi mweusi kwenye upande hasi wa saketi.
   Gusa ncha ya uchunguzi mwekundu kwenye upande chanya wa saketi.
4. Soma voltage kwenye onyesho. Weka upya swichi ya kazi kwenye nafasi za chini za V DC ili kupata usomaji wa kiwango cha juu.

VIPIMO VYA MKONDO WA DC

1. Ingiza plagi ya ndizi ya nyaya nyeusi ya majaribio kwenye jeki hasi (COM).
2. Weka swichi ya kazi kwenye nafasi ya 250mA DC na uingize plagi ya ndizi ya nyaya nyekundu ya majaribio kwenye jeki ya (mA).
3. Ondoa umeme kutoka kwa saketi inayojaribiwa, kisha ufungue saketi kwenye sehemu ambayo unataka kupima mkondo.
4. Gusa ncha ya uchunguzi mweusi kwenye upande hasi wa saketi.
   Gusa ncha ya uchunguzi mwekundu kwenye upande chanya wa saketi.
5. Tumia umeme kwenye saketi.
6. Soma mkondo kwenye onyesho. Weka upya swichi ya kazi kwenye nafasi za chini za mA ili kupata usomaji wa kiwango cha juu.

KIPIMO CHA VOLTAGE YA AC

Hatari ya Kukatwa na Umeme. Ncha za uchunguzi zinaweza kuwa hazitoshi kuwasiliana na sehemu zenye umeme ndani ya vituo vya 240V kwa vifaa kwa sababu mawasiliano yameingizwa ndani ya vituo. Kama matokeo, usomaji unaweza kuonyesha volti 0 wakati kituo kina voltage juu yake. Hakikisha ncha za uchunguzi zinagusa mawasiliano ya chuma ndani ya kituo kabla ya kudhani kuwa hakuna voltage iliyopo.

Usipime voltages za AC ikiwa motor kwenye saketi inawashwa au kuzimwa. Kuongezeka kwa voltage kubwa kunaweza kutokea ambayo inaweza kuharibu mita.

1. Weka swichi ya kazi kwenye nafasi ya juu zaidi ya V AC.
2. Ingiza plagi ya ndizi ya nyaya nyeusi ya majaribio kwenye jeki hasi (COM).
   Ingiza plagi ya ndizi ya nyaya nyekundu ya majaribio kwenye jeki chanya (V).
3. Gusa ncha ya uchunguzi mweusi kwenye upande hasi wa saketi.
   Gusa ncha ya uchunguzi mwekundu kwenye upande chanya wa saketi.
4. Soma voltage kwenye onyesho. Weka upya swichi ya kazi kwenye nafasi za chini za V AC ili kupata usomaji wa kiwango cha juu.

VIPIMO VYA UPINZANI

Ili kuepuka mshtuko wa umeme, kata umeme kwenye kitengo kinachojaribiwa na utoe capacitors zote kabla ya kuchukua vipimo vyovyote vya upinzani. Ondoa betri na uchomoe nyaya za umeme.

1. Weka swichi ya kazi kwenye nafasi ya X10 au X1K.
2. Ingiza plagi ya ndizi ya nyaya nyeusi ya majaribio kwenye jeki hasi (COM)
   Ingiza plagi ya ndizi ya nyaya nyekundu ya majaribio kwenye jeki chanya!
3. Gusa ncha za uchunguzi wa majaribio pamoja na urekebishe kitufe cha OHM Zero Adjust kwa usomaji wa "0".
4. Gusa ncha za uchunguzi wa majaribio kwenye saketi au sehemu inayojaribiwa. Ni bora kukata upande mmoja wa sehemu inayojaribiwa ili saketi iliyobaki isisumbue usomaji wa upinzani.
5. Soma upinzani kwenye kiwango

VIPIMO VYA dB

Kiwango cha dB kinaweza kutumika kupima utengano wa nguvu ya milliwatt kwenye mzigo wa 600 kwa kupima voltage kwenye mzigo wa 600 . Voltage ya AC ya 0.775Vrms kwenye 600 ni sawa na 1mW au "0"dB Wakati wa kubadilisha kipimo cha Voltage ya AC kuwa dB, chukua usomaji wa dB kutoka kwenye arc ya chini kabisa kwenye sahani ya kiwango na kisha uongeze marekebisho sahihi ya dB yanayopatikana kwenye jedwali hapa chini.

UTENGENEZAJI

Ili kuepuka mshtuko wa umeme, kata nyaya za majaribio kutoka kwa chanzo chochote cha voltage kabla ya kuondoa kifuniko cha nyuma au vifuniko vya betri au fuse.

Ili kuepuka mshtuko wa umeme, usiendeshe mita yako hadi vifuniko vya betri na fuse viwe mahali pake na vimefungwa kwa usalama.

Multimeter hii imeundwa kutoa huduma ya kuaminika kwa miaka mingi, ikiwa maagizo yafuatayo ya utunzaji yatafanywa:

1. WEKA MITA KAVU. Ikiwa inalowa, kausha mara moja.
2. TUMIA NA UHIFADHI MITA KATIKA JOTO KAWAIDA.
   Joto kali linaweza kufupisha maisha ya sehemu za elektroniki na kupotosha au kuyeyusha sehemu za plastiki.
3. SHIKA MITA KWA UPOLE NA KWA UMAKINI. Kuiangusha kunaweza kuharibu sehemu za elektroniki au kesi.
4. WEKA MITA SAFI. Futa kesi mara kwa mara na kitambaa kibichi. USITUMIE kemikali, vimumunyisho vya kusafisha, au sabuni.
5. TUMIA BETRI MPYA TU ZA UKUBWA NA AINA ILIYOPENDEKEZWA. Ondoa betri za zamani au dhaifu ili zisivuje na kuharibu kitengo.
6. IKIWA MITA ITAHIFADHIWA KWA MUDA MREFU, betri zinapaswa kuondolewa ili kuzuia uharibifu wa kitengo.

IMEORODHESHWA NA UL
Alama ya UL haionyeshi kuwa bidhaa hii imetathminiwa kwa usahihi wa usomaji wake.

UTATUZI WA MATATIZO

Kunaweza kuwa na nyakati ambapo mita yako haifanyi kazi vizuri. Hapa kuna shida za kawaida ambazo unaweza kuwa nazo na suluhisho rahisi kwao.

Mita Haifanyi Kazi:

1. Soma maagizo yote katika mwongozo huu kabla ya matumizi.
2. Hakikisha kuwa betri imewekwa vizuri.
3. Hakikisha kuwa betri ni nzuri.
4. Ikiwa betri ni nzuri na mita bado haifanyi kazi, hakikisha kuwa ncha zote mbili za fuse zimewekwa vizuri.

Ikiwa Huelewi Jinsi Mita Inavyofanya Kazi:

1. Nunua "Multitesters and Their Use for Electrical Testing" ("Vipimo vingi na Matumizi Yake kwa Upimaji wa Umeme"), (Nambari ya Kipengee 82303).
2. Piga simu kwa Nambari yetu ya Huduma kwa Wateja 1-888-326-1006.

HUDUMA NA SEHEMU

ALAMA ZA USALAMA

	Alama hii iliyo karibu na alama nyingine, terminal au kifaa cha uendeshaji inaonyesha kwamba opereta lazima arejelee maelezo katika Maagizo ya Uendeshaji ili kuepuka majeraha ya kibinafsi au uharibifu wa mita.
	Alama hii ya ONYO inaonyesha hali inayoweza kuwa hatari, ambayo ikiwa haiepukiki, inaweza kusababisha kifo au majeraha makubwa.
	Alama hii ya TAHADHARI inaonyesha hali inayoweza kuwa hatari, ambayo ikiwa haiepukiki, inaweza kusababisha uharibifu wa bidhaa.
	Alama hii inamshauri mtumiaji kwamba terminal(s) iliyo alama hivyo haipaswi kuunganishwa kwenye sehemu ya saketi ambayo voltage kuhusiana na ardhi inazidi 500V.
	Alama hii iliyo karibu na terminal moja au zaidi inawatambulisha kama inayohusishwa na safu ambazo zinaweza, katika matumizi ya kawaida, kuwa chini ya voltages hatari haswa. Kwa usalama wa hali ya juu, mita na nyaya zake za majaribio hazipaswi kushughulikiwa wakati vituo hivi vina nguvu.
	Alama hii inaonyesha kuwa kifaa kinalindwa kote na insulation mara mbili au insulation iliyoimarishwa.

MAELEZO

Voltage ya juu ya ingizo	500V AC/DC
Unyeti wa Ingizo,	2k "V
(Safu za Marudio)	50/60Hz
Betri	Moja (1) betri ya 1.5V AA (haijatolewa)
Fuse	500mA/250 pigo la haraka (5mmx20mm)
Joto la Uendeshaji	41ºF hadi 104ºF (5ºC hadi 40ºC )
Joto la Kuhifadhi	14ºF hadi 122ºF (-10ºC hadi 50ºC)
Unyevu wa Uendeshaji	Upeo wa 80% hadi 87ºF (31ºC) ukipungua mstari hadi 50% kwa 104ºF (40ºC)
Unyevu wa Kuhifadhi	<80%
Urefu wa Uendeshaji	7000ft. (mita 2000) upeo.
Uzito	3.88oz (110g)
Ukubwa	3.82x3.34x1.3" (97x65x33mm)
Usalama	Kwa matumizi ya ndani na kwa mujibu wa mahitaji ya insulation mara mbili kwa IEC1010-1 (1995): EN61010-1 (1995) Kategoria ya Overvoltage II 600V, Kiwango cha Uchafuzi 2. Imeidhinishwa na UL, CE
