Craftsman 82362 - Аналогты мультиметрдің нұсқаулығы

ҚАУІПСІЗДІК НҰСҚАУЛАРЫ

Бұл өлшеуіш қауіпсіз пайдалану үшін жасалған, бірақ оны абайлап пайдалану керек. Қауіпсіз жұмыс істеу үшін төменде көрсетілген ережелерді мұқият сақтау керек.

1. ЕШҚАШАН өлшеуішке көрсетілген максималдыдан асатын кернеу немесе тоқ бермеңіз:

2. Жоғары кернеулермен жұмыс істегенде ӨТЕ САҚ БОЛЫҢЫЗ.
3. "COM" кіріс ұясындағы кернеу жерге қатысты 600V-тан асып кетсе, кернеуді ӨЛШЕМЕҢІЗ.
4. Функция қосқышы ток немесе кедергі режимінде тұрғанда, өлшеуіш сымдарын кернеу көзіне ЕШҚАШАН қоспаңыз. Бұл өлшеуішті зақымдауы мүмкін.
5. Кедергі сынақтарын жасағанда, әрқашан қуат көздеріндегі сүзгі конденсаторларын ӘРДАЙЫМ разрядтаңыз және қуатты ажыратыңыз.
6. Сақтандырғышты немесе батареяны ауыстыру үшін қақпақтарды ашпас бұрын ӘРДАЙЫМ қуатты өшіріп, сынақ сымдарын ажыратыңыз.
7. Артқы қақпақ және батарея мен сақтандырғыш қақпақтары орнында болмаса және мықтап бекітілмесе, өлшеуішті ЕШҚАШАН пайдаланбаңыз.
8. Егер жабдық өндіруші көрсетпеген тәсілмен пайдаланылса, жабдықпен қамтамасыз етілген қорғаныс нашарлауы мүмкін.

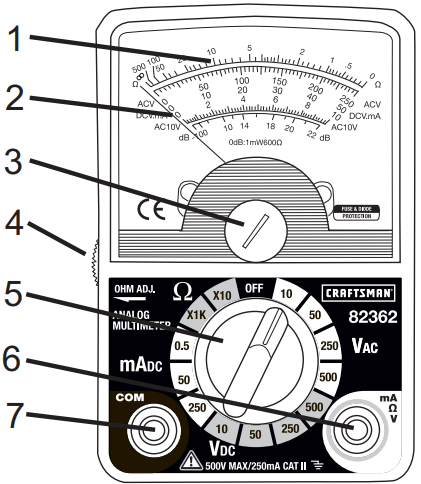

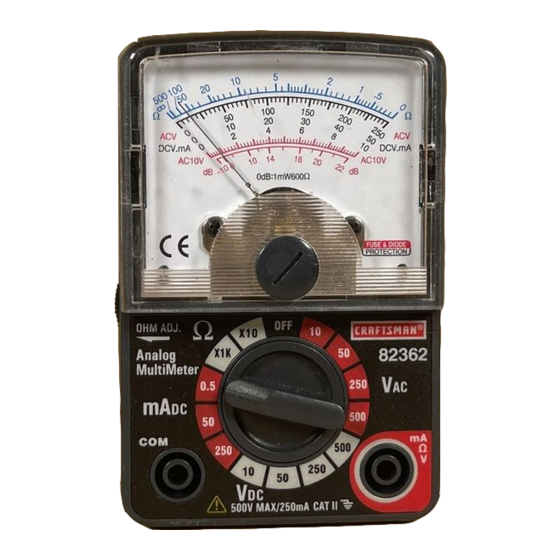

БАҚЫЛАУ ЭЛЕМЕНТТЕРІ ЖӘНЕ ҰЯШЫҚТАР

1. Шкала
2. Нұсқағыш
3. Шкаланың нөлдік реттеуіші
4. Омдардың нөлдік реттеуіші
5. Айналмалы функция қосқышы
6. Оң V, mA және кіріс ұяшығы
7. COM кіріс ұяшығы

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

БАТАРЕЯНЫ ОРНАТУ

Электр тогының соғуын болдырмау үшін сынақ сымдарын кез келген Сынақ сымдарын өлшеуіштен ажыратыңыз.

1. Phillips басы бар бұрағышты пайдаланып, артқы қақпақты бекітетін бұрандаларды алыңыз.
2. Қақпақты көтеріп, дұрыс полярлықты сақтай отырып, батареяны ауыстырыңыз.
3. Жаңа батареяны батарея ұстағышына салыңыз.

Артқы қақпақты орнына қойып, бұрандалармен бекітіңіз.

Электр тогының соғуын болдырмау үшін батарея қақпағы орнында болмайынша және мықтап бекітілмейінше, өлшеуішті пайдаланбаңыз.

ЕСКЕРТПЕ: Егер сіздің өлшеуішіңіз дұрыс жұмыс істемесе, сақтандырғыштар мен батареяның әлі де жақсы екенін және олардың дұрыс салынғанын тексеріңіз.

ПАЙДАЛАНУ НҰСҚАУЛАРЫ

Электр тогымен зақымдану қаупі. Жоғары вольтты тізбектер, айнымалы және тұрақты ток өте қауіпті және оларды өте мұқият өлшеу керек.

1. Өлшеуіш пайдаланылмаған кезде әрқашан функция қосқышын OFF (ӨШІРУ) күйіне қойыңыз.

ТҰРАҚТЫ ТОК КЕРНЕУІН ӨЛШЕУ

Егер тізбектегі қозғалтқыш ҚОСЫЛЫП немесе ӨШІРІЛІП жатса, тұрақты ток кернеуін өлшемеңіз. Өлшеуішті зақымдайтын үлкен кернеудің көтерілуі мүмкін.

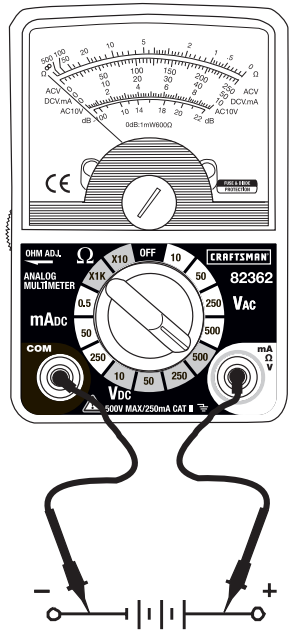

1. Функция қосқышын ең жоғары V DC күйіне орнатыңыз.
2. Қара сынақ сымының банан штепселін теріс (COM) ұясына салыңыз.
   Қызыл сынақ сымының банан штепселін оң (V) ұясына салыңыз.
3. Қара сынақ зондының ұшын тізбектің теріс жағына тигізіңіз.
   Қызыл сынақ зондының ұшын тізбектің оң жағына тигізіңіз.
4. Дисплейдегі кернеуді оқыңыз. Шкала көрсеткішін жоғарылату үшін функция қосқышын біртіндеп төменірек V DC күйлеріне қайта орнатыңыз.

ТҰРАҚТЫ ТОК КҮШІН ӨЛШЕУ

1. Қара сынақ сымының банан штепселін теріс (COM) ұясына салыңыз.
2. Функция қосқышын 250mA DC күйіне орнатыңыз және қызыл сынақ сымының банан штепселін (mA) ұясына салыңыз.

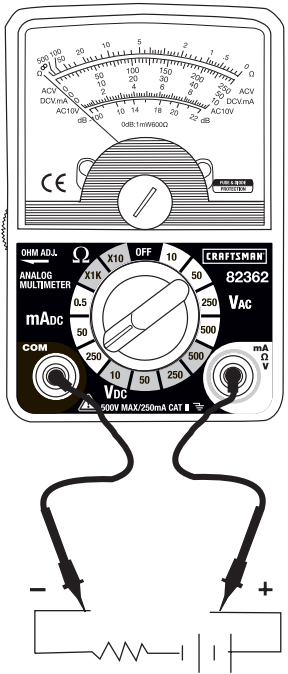

3. Сыналып жатқан тізбектен қуатты алып тастаңыз, содан кейін ток күшін өлшегіңіз келетін жерде тізбекті ашыңыз.
4. Қара сынақ зондының ұшын тізбектің теріс жағына тигізіңіз.
   Қызыл сынақ зондының ұшын тізбектің оң жағына тигізіңіз.
5. Тізбекке қуат беріңіз.
6. Дисплейдегі ток күшін оқыңыз. Шкала көрсеткішін жоғарылату үшін функция қосқышын біртіндеп төменірек mA күйлеріне қайта орнатыңыз.

АЙНЫМАЛЫ ТОК КЕРНЕУІН ӨЛШЕУ

Электр тогымен зақымдану қаупі. Зонд ұштары кейбір 240V тұрмыстық техника розеткаларының ішіндегі ток өткізетін бөліктерге тию үшін жеткілікті ұзын болмауы мүмкін, себебі контактілер розеткалардың ішіне терең орналасқан. Нәтижесінде, розеткада кернеу болса да, көрсеткіш 0 вольтты көрсетуі мүмкін. Кернеу жоқ деп болжамас бұрын, зонд ұштары розетканың ішіндегі металл контактілерге тиіп тұрғанына көз жеткізіңіз.

Егер тізбектегі қозғалтқыш ҚОСЫЛЫП немесе ӨШІРІЛІП жатса, айнымалы ток кернеуін өлшемеңіз. Өлшеуішті зақымдайтын үлкен кернеудің көтерілуі мүмкін.

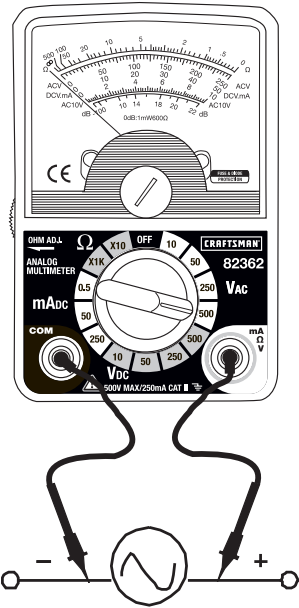

1. Функция қосқышын ең жоғары V AC күйіне орнатыңыз.
2. Қара сынақ сымының банан штепселін теріс (COM) ұясына салыңыз.
   Қызыл сынақ сымының банан штепселін оң (V) ұясына салыңыз.
3. Қара сынақ зондының ұшын тізбектің теріс жағына тигізіңіз.
   Қызыл сынақ зондының ұшын тізбектің оң жағына тигізіңіз.
4. Дисплейдегі кернеуді оқыңыз. Шкала көрсеткішін жоғарылату үшін функция қосқышын біртіндеп төменірек V AC күйлеріне қайта орнатыңыз.

КЕДЕРГІНІ ӨЛШЕУ

Электр тогының соғуын болдырмау үшін, кез келген кедергіні өлшемес бұрын, сыналып жатқан құрылғының қуатын ажыратыңыз және барлық конденсаторларды разрядтаңыз. Батареяларды алып тастаңыз және желі сымдарын ажыратыңыз.

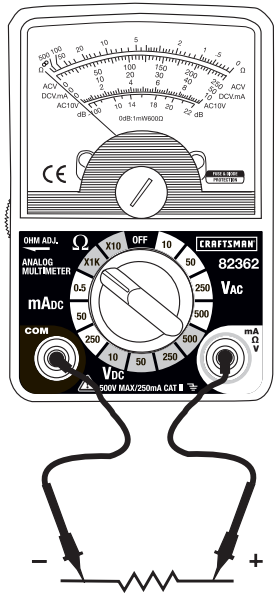

1. Функция қосқышын X10 немесе X1K күйіне орнатыңыз.
2. Қара сынақ сымының банан штепселін теріс (COM) ұясына салыңыз
   Қызыл сынақ сымының банан штепселін оң ұясына салыңыз!
3. Сынақ зондының ұштарын бірге тигізіп, "0" көрсеткіші үшін OHM Zero Adjust (Ом нөлдік реттеу) тұтқасын реттеңіз.
4. Сынақ зондының ұштарын сыналып жатқан тізбекке немесе бөлікке тигізіңіз. Тізбектің қалған бөлігі кедергі көрсеткішіне кедергі келтірмеуі үшін, сыналып жатқан бөліктің бір жағын ажыратқан дұрыс.
5. Шкаладан кедергіні оқыңыз

dB ӨЛШЕУЛЕРІ

dB шкаласын 600 жүктемесіндегі милливаттық қуаттың диссипациясын 600 жүктемесіндегі кернеуді өлшеу арқылы өлшеу үшін пайдалануға болады. 600 арқылы 0,775Vrms айнымалы ток кернеуі 1мВт немесе "0"дБ-ге тең. Айнымалы ток кернеуін өлшеуді дБ-ге түрлендіргенде, дБ көрсеткішін шкала тақтасындағы ең төменгі доғадан алыңыз, содан кейін төмендегі кестеде көрсетілген тиісті дБ түзетуін қосыңыз.

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

Электр тогының соғуын болдырмау үшін артқы қақпақты немесе батарея немесе сақтандырғыш қақпақтарын алмас бұрын сынақ сымдарын кез келген кернеу көзінен ажыратыңыз.

Электр тогының соғуын болдырмау үшін батарея және сақтандырғыш қақпақтары орнында болмайынша және мықтап бекітілмейінше, өлшеуішіңізді пайдаланбаңыз.

Бұл MultiMeter (Мультиметр) келесі күтім нұсқаулары орындалса, көп жылдық сенімді қызмет көрсетуге арналған:

1. ӨЛШЕУІШТІ ҚҰРҒАҚ ҰСТАҢЫЗ. Егер ол суланып қалса, оны дереу құрғатыңыз.
2. ӨЛШЕУІШТІ ҚАЛЫПТЫ ТЕМПЕРАТУРАДА ПАЙДАЛАНЫП, САҚТАҢЫЗ.
   Температураның шектен тыс болуы электрондық бөліктердің қызмет ету мерзімін қысқартуы және пластикалық бөліктерді бұрмалауы немесе балқытуы мүмкін.
3. ӨЛШЕУІШТІ АБАЙЛАП ЖӘНЕ МҰҚИЯТ ҰСТАҢЫЗ. Оны түсіріп алсаңыз, электрондық бөліктерді немесе корпусты зақымдауы мүмкін.
4. ӨЛШЕУІШТІ ТАЗА ҰСТАҢЫЗ. Корпусты мезгіл-мезгіл дымқыл шүберекпен сүртіңіз. Химиялық заттарды, тазалағыш еріткіштерді немесе жуғыш заттарды ҚОЛДАНБАҢЫЗ.
5. ТЕК ҰСЫНЫЛҒАН МӨЛШЕРДЕГІ ЖӘНЕ ТҮРДЕГІ ЖАҢА БАТАРЕЯЛАРДЫ ПАЙДАЛАНЫҢЫЗ. Ескі немесе әлсіз батареяларды алып тастаңыз, сонда олар ағып кетіп, құрылғыны зақымдамайды.
6. ЕГЕР ӨЛШЕУІШ ҰЗАҚ УАҚЫТ САҚТАЛАТЫН БОЛСА, құрылғының зақымдалуын болдырмау үшін батареяларды алып тастау керек.

UL ТІЗІМІНЕ ЕНГІЗІЛГЕН
UL белгісі бұл өнімнің көрсеткіштерінің дәлдігі үшін бағаланғанын білдірмейді.

АҚАУЛЫҚТАРДЫ ЖОЮ

Кейде сіздің өлшеуішіңіз дұрыс жұмыс істемеуі мүмкін. Міне, сізде болуы мүмкін кейбір жалпы мәселелер және олардың кейбір оңай шешімдері.

Өлшеуіш жұмыс істемейді:

1. Пайдаланбас бұрын әрқашан осы нұсқаулықтағы барлық нұсқауларды оқып шығыңыз.
2. Батареяның дұрыс орнатылғанына көз жеткізіңіз.
3. Батареяның жақсы екеніне көз жеткізіңіз.
4. Егер батарея жақсы болса және өлшеуіш әлі де жұмыс істемесе, сақтандырғыштың екі ұшының да дұрыс орнатылғанына көз жеткізіңіз.

Егер сіз өлшеуіштің қалай жұмыс істейтінін түсінбесеңіз:

1. "Multitesters and Their Use for Electrical Testing" ("Мультиметрлер және оларды электрлік сынау үшін пайдалану") сатып алыңыз, (Зат нөмірі 82303).
2. Біздің тұтынушыларға қызмет көрсету желімізге қоңырау шалыңыз 1-888-326-1006.

ҚЫЗМЕТ КӨРСЕТУ ЖӘНЕ БӨЛШЕКТЕР

ҚАУІПСІЗДІК БЕЛГІЛЕРІ

	Басқа белгінің, терминалдың немесе жұмыс істеу құрылғысының жанындағы бұл белгі оператордың жарақаттануды немесе өлшеуіштің зақымдалуын болдырмау үшін пайдалану нұсқаулығындағы түсіндірмеге жүгінуі керектігін көрсетеді.
	Бұл ЕСКЕРТУ белгісі қауіпті жағдайды көрсетеді, одан аулақ болмаса, өлімге немесе ауыр жарақатқа әкелуі мүмкін.
	Бұл АБАЙЛАҢЫЗ белгісі қауіпті жағдайды көрсетеді, одан аулақ болмаса, өнімнің зақымдалуына әкелуі мүмкін.
	Бұл белгі пайдаланушыға осылай белгіленген терминалдардың жерге қатысты кернеуі 500V-тан асатын тізбек нүктесіне қосылмауы керектігін ескертеді.
	Бір немесе бірнеше терминалдың жанындағы бұл белгі оларды қалыпты пайдалану кезінде әсіресе қауіпті кернеулерге ұшырауы мүмкін ауқымдармен байланысты екенін анықтайды. Қауіпсіздікті барынша арттыру үшін бұл терминалдарға қуат берілген кезде өлшеуішті және оның сынақ сымдарын ұстамау керек.
	Бұл белгі құрылғының қос оқшаулау немесе күшейтілген оқшаулау арқылы қорғалғанын көрсетеді.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Максималды кіріс кернеуі	500V AC/DC
Кіріс сезімталдығы,	2k "V
(Жиілік ауқымдары)	50/60Гц
Батарея	Бір (1) 1,5V AA батареясы (жинақта жоқ)
Сақтандырғыш	500mA/250 жылдам үрлеу (5ммx20мм)
Жұмыс температурасы	41ºF-тан 104ºF-қа дейін (5ºC-тан 40ºC-қа дейін )
Сақтау температурасы	14ºF-тан 122ºF-қа дейін (-10ºC-тан 50ºC-қа дейін)
Жұмыс ылғалдылығы	Макс 80% 87ºF-қа дейін (31ºC) 104ºF-та (40ºC) 50%-ға дейін сызықты түрде төмендейді
Сақтау ылғалдылығы	<80%
Жұмыс биіктігі	7000 фут (2000 метр) максимум.
Салмағы	3,88 унция (110 г)
Өлшемі	3,82x3,34x1,3" (97x65x33мм)
Қауіпсіздік	Үйде пайдалану үшін және IEC1010-1 (1995): EN61010-1 (1995) Қос оқшаулауға қойылатын талаптарға сәйкес Кедергі кернеуі II санаты 600V, Ластану
