Orbit 56041 - Automaattinen pihan kastelujärjestelmän käyttöohje

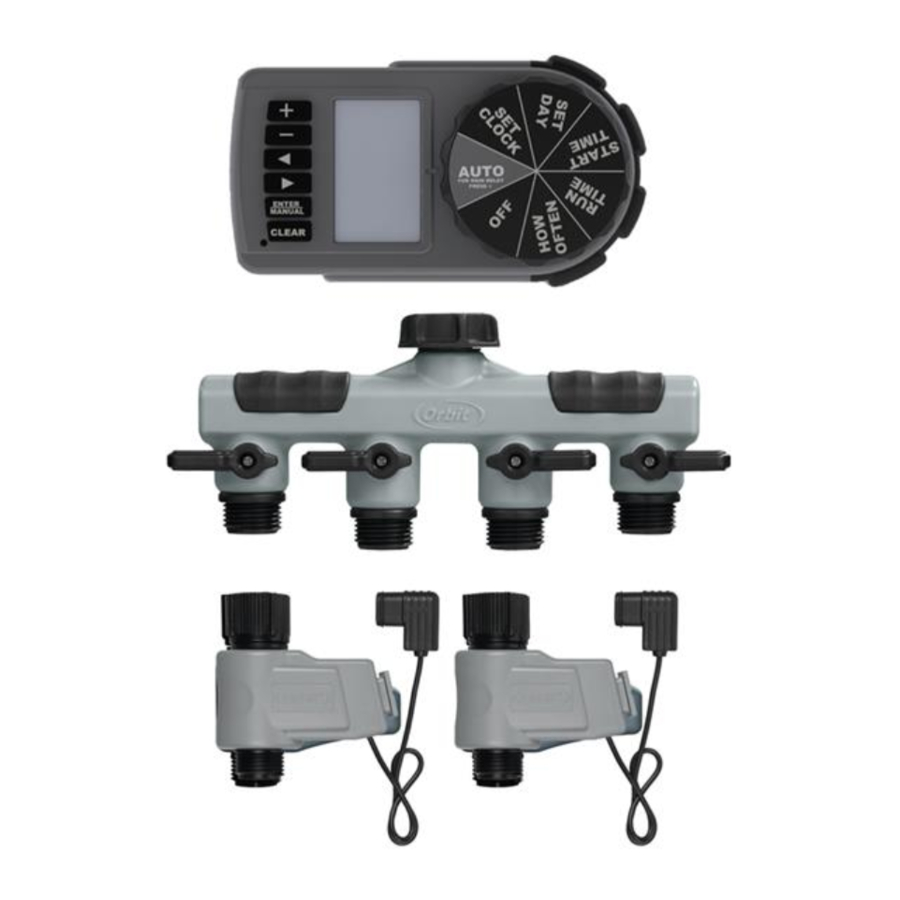

Tuotteen sisältö

1. (1) #14 pyöreäpäinen ruuvi

2. (1) 7 1/4 tuuman tukitanko


Yleiskatsaus

1. Kastelupisteet
2. Ilmoittaa, milloin seuraava kastelujakso alkaa
3. Manuaalinen kastelu on päällä
4. Kuinka usein ajastin kastelee intervallitilassa
5. Jaksojen alkamisajat
6. Ajastin on asetustilassa
7. Sateen viivästys on päällä
8. Ajastin kastelee
9. Kello, alkamisaika ja kastelun kesto
10. Aamu tai iltapäivä kellolle ja alkamisajalle
11. Akku vähissä
12. Ilmaisee kellon osassa olevat numerot tunteina, minuutteina tai päivinä
13. Viikonpäivät
14. Intervallikastelutila

1. Paristolokero
2. LCD-näyttö—näyttää ajastimen asetukset ja kasteluohjelman
3. Toimintovalitsin—kääntyy kasteluohjelman asetukseen
4. CLEAR (tyhjennä) -painike—tyhjentää ohjelman yksittäiset asetukset
5. + – painikkeet—siirtävät asetuksia eteen- tai taaksepäin
6. < > painikkeet—siirtävät kohdistinta eri asetuksiin
7. ENTER/MANUAL (valitse/manuaalinen) -painike—valitsee asetuksen tai kytkee sateen viivästyksen päälle, kun AUTO on valittuna
8. RESET—tyhjentää kaikki ohjelmoidut asetukset

Asennus

1. Kiinnitä jakotukki ulkona olevaan vesihanaan.
2. Kiinnitä jakotukki seinään mukana toimitetuilla kiinnitystarvikkeilla ja ohjeilla.
3. Kiinnitä jopa 4 venttiiliä jakotukin ulostuloihin (venttiilit ovat sähköisesti ohjattuja ja ne on kiinnitettävä ajastimeen asianmukaista toimintaa varten). Avaa jokainen sulkuventtiili kokonaan, johon on kiinnitetty venttiili.
4. Liitä jokaisen venttiilin johto yhteen ajastimen takana olevista numeroiduista porteista. Numerot 1–4 ovat "ASEMIA", joita käytetään ajastimen ohjelmoinnin aikana.
5. Asenna kaksi AA-alkaliparistoa paristolokeroon (paristolokero voidaan irrottaa vetämällä se ulos vasemmalle).

Varmista, että venttiilit on kiinnitetty ajastimeen ennen paristojen asentamista. Kun paristot on asennettu, ajastin aloittaa välittömästi käynnistysjakson. Näytössä alkaa laskuri 150:stä 0:aan, mikä kestää muutaman minuutin. Ajastin voidaan ohjelmoida laskurin aikana, mutta venttiileitä ei voida käyttää ennen sen valmistumista.

6. Luo ajastinohjelma.
7. Liu'uta ajastin venttiilin kiinnityskannattimeen.
8. Avaa vesihana.

Jakotukin kiinnittäminen seinään

1. Kiinnitä tukitanko jakotukkiin asettamalla se jakotukin takana oleviin kahteen kiinnitysreikään.

2. Merkitse, missä tukitanko koskettaa seinää.

3. Poraa ohjausreikä käyttämällä 1/4 tuuman poranterää.

4. Kiinnitä tukitanko mukana toimitetulla ruuvilla.


Paristojen asentaminen

1. Irrota lokero ajastimen sivulta liu'uttamalla se ulos.
2. Aseta kaksi AA (1,5 V) alkaliparistoa (eivät sisälly) ja aseta lokero takaisin paikalleen. Akun heikon varauksen kuvake tulee näkyviin, kun paristot on vaihdettava. Vaihda paristot 30 sekunnin kuluessa, muuten ajastimen ohjelmointi menetetään.
   Vihje: Poista paristot, kun ajastinta ei käytetä pitkiin aikoihin.

OHJELMOINTI

Kierrä valitsin asetusta varten ilmoitettuihin asentoihin.

1. Kierrä valitsin kohtaan Aseta kello
   1. Paina + -painiketta kellonajan siirtämiseksi eteenpäin (pidä painiketta painettuna nopeuttaaksesi siirtoa). Paina – -painiketta kellonajan siirtämiseksi taaksepäin (pidä painiketta painettuna nopeuttaaksesi siirtoa). *Muista aamu/iltapäivä.
   2. Paina ENTER tai kierrä nuppia hyväksyäksesi kellonajan.
2. Kierrä valitsin kohtaan Aseta päivä
   1. Käytä < ja > -painikkeita siirtääksesi kohdistimen (vilkkuva viiva) nykyisen päivän päälle.
   2. Paina ENTER tai kierrä valitsinta hyväksyäksesi päivän.
3. Kierrä valitsin kohtaan Alkamisaika
   Jokainen alkamisaika kiertää kaikkien kastelupisteiden (1, 2, 3 ja 4) läpi. Jakso A on tarkoitettu, jos haluat kastella kerran päivässä. Lisää jakso B, jos haluat kastella kahdesti päivässä (2 eri alkamisaikaa). Lisää jakso C, jos haluat kastella kolme kertaa päivässä (3 eri alkamisaikaa).

1. Käytä < ja > -painikkeita valitaksesi alkamisajan A, B tai C.
2. Paina ENTER muokataksesi alkamisaikaa.
3. Käytä + ja – -painikkeita asettaaksesi halutun alkamisajan. *Muista aamu/iltapäivä.
4. Paina ENTER hyväksyäksesi asetuksen.
5. Toista vaiheet 1–4 jaksoille B ja C, jos haluat kastella useammin kuin kerran päivässä.

Alkamisajan tyhjentäminen:

1. Käytä < ja > -painikkeita siirtääksesi kohdistimen jaksokirjaimen (A, B, C) päälle.
2. Paina ENTER valitaksesi.
3. Paina CLEAR (tyhjennä).
   ESIMERKKI: Jos jakso A on asetettu klo 6.00, niin klo 6.00 ensimmäinen venttiilisi avautuu ja on päällä kestonsa ajan, sitten se sammuu ja toinen asema avautuu automaattisesti ja on päällä kestonsa ajan.

Kierrä valitsin kohtaan Käyntiaika

Aseta kastelun kesto 1–240 minuutiksi jopa 4 asemalle.

1. Käytä < ja > -painikkeita valitaksesi venttiilien asemien 1, 2, 3 tai 4 käyntiajan.
2. Paina ENTER jokaisen valitun aseman jälkeen. [ ] ilmestyy kasteltavien asemien ympärille.
3. Paina CLEAR (tyhjennä) poistaaksesi aseman valinnan.

Tai

1. Käytä + ja – -painikkeita lisätäksesi tai vähentääksesi kasteluun kuluvaa minuuttimäärää.
2. Paina ENTER hyväksyäksesi asetuksen.
3. Toista vaiheet 1 ja 2 jokaiselle asemalle, jota haluat kastella.

Kierrä valitsin kohtaan Kuinka usein

Valitse, minä päivinä kastellaan tai joka 1–14 päivä. Kaikki asemat ja jaksot kastelevat valittuina päivinä.

1. Käytä < ja > -painikkeita valitaksesi, minä päivinä kastellaan sunnuntaista lauantaihin.
2. Paina ENTER jokaisen valitun päivän jälkeen. [_] ilmestyy kasteltavien päivien ympärille.
3. Paina CLEAR (tyhjennä) poistaaksesi päivän valinnan.

Tai valitse INTERVAL (väli). 1 on joka päivä, 2 on joka toinen päivä jne. 14 päivään asti.

1. Käytä + ja – -painikkeita lisätäksesi ja vähentääksesi päivien määrää.
2. Paina ENTER hyväksyäksesi asetuksen.

Kierrä valitsin kohtaan Auto

Ajastin kastelee ohjelmoitujen alkamisaikojen, käyntiaikojen, ohjelmoituina päivinä tai välein mukaisesti; tässä kohdassa haluat valitsimen ohjelmasi suorittavan.

Manuaalinen kastelu

Voit kastella välittömästi keskeyttämättä asetettuja jaksoja.

1. Paina MANUAL (manuaalinen) -painiketta, kun valitsin on käännetty asentoon AUTO
2. Paina ENTER suorittaaksesi kaikki asemat kerran, kuten aiemmin on ohjelmoitu kohdassa RUN TIME (käyntiaika). Tai käytä < ja > -painikkeita valitaksesi, mitkä asemat kastellaan manuaalisesti.
3. Paina ENTER, kun kohdistin on halutun kasteluaseman päällä.
4. Käytä + ja – -painikkeita asettaaksesi 1–240 minuuttia

* Jakson alkamiseen on 6 sekunnin viive. Näyttö vilkkuu kellon ja jakson jäljellä olevien minuuttien välillä. Voit poistaa manuaalisen kastelun ja jatkaa ohjelmoitua jaksoa painamalla CLEAR (tyhjennä).

Sateen viivästys
Viivästytä kastelujaksoa sateen aikana veden säästämiseksi.

1. Kun olet tilassa AUTO, paina + -painiketta 24 tunnin, 48 tunnin tai 72 tunnin ajan.

Näyttö vilkkuu kellon ja ohjelmoidun jakson jatkumiseen jäljellä olevien tuntien välillä. Voit poistaa sateen viivästyksen painamalla CLEAR (tyhjennä) tai kääntämällä valitsimen OFF (pois) -asentoon ja sitten takaisin AUTO-asentoon.

Off (pois)
Off (pois) estää ajastinta kasteluista ja poistaa sateen viivästyksen.

Vianmääritys

Vesi ei tule päälle haluttuna aikana. Tarkista, onko:

• Kello on asetettu oikeaan aikaan, mukaan lukien aamu ja iltapäivä.
• Alkamisaika on asetettu haluttuun aikaan, mukaan lukien aamu ja iltapäivä.
• Alkamisajat alkavat sen jälkeen, kun edellinen kastelujakso on suoritettu kaikkien asemien ja asetettujen kestojen läpi.
• Sateen viivästys on päällä (DELAY (viive) näkyy näytön vasemmalla puolella, jos se on päällä).

Ajastin ei kastele. Tarkista, onko:

• Venttiilien ulostulojen sulkuventtiilit ovat auki.
• Ajastin on asetettu AUTO-tilaan.
• Paristot ovat vähissä.
• Kello on asetettu oikeaan aikaan, mukaan lukien aamu ja iltapäivä.
• Sateen viivästys on päällä (DELAY (viive) näkyy näytön vasemmalla puolella, jos se on päällä).
• Venttiilin pistokkeet on asetettu oikeaan vastaavaan ajastimen ulostuloon.

Veden käyttöpaine
Vähimmäispaine: 25 psi Enimmäispaine: 100 psi

Käyttölämpötila
Enimmäislämpötila: Älä ylitä 120 °F:tä Vähimmäislämpötila: Suojaa jäätymiseltä

Vain ulkokäyttöön kylmällä vedellä.

Orbit^® Irrigation Products, Inc.
North Salt Lake, UT 84054
© 2013 Orbit Irrigation Products, Inc.
