Orbit 56041 - Manual do Utilizador do Sistema de Rega Automática de Jardins

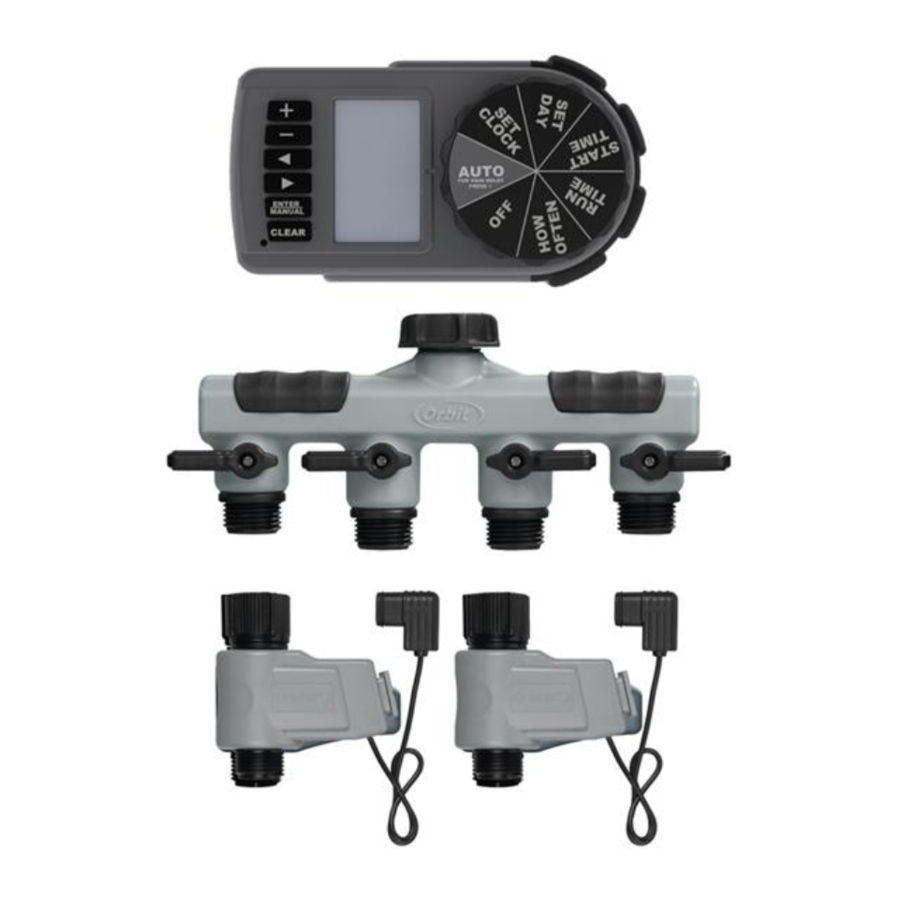

O produto inclui

1. (1) Parafuso de Cabeça Redonda #14

2. (1) Haste de Suporte de 7 1/4 pol.


Visão geral

1. Estações de rega
2. Indica quando o próximo ciclo de rega irá começar
3. A rega manual está ligada
4. Com que frequência o temporizador irá regar no modo de intervalo
5. Horas de início do ciclo
6. O temporizador está no modo de configuração
7. O atraso de chuva está ligado
8. O temporizador está a regar
9. Relógio, hora de início e duração da rega
10. AM ou PM para o relógio e hora de início
11. Bateria fraca
12. Indica números na secção do relógio como horas, minutos ou dias
13. Dias da semana
14. Modo de rega por intervalo

1. Bandeja da bateria
2. Ecrã LCD — exibe a configuração e o programa de rega para o temporizador
3. Seletor de função — gira para definir o programa de rega
4. Botão CLEAR (LIMPAR) — limpa as configurações individuais do programa
5. Botões + – — avança ou inverte as configurações
6. Botões < > — movem o cursor para diferentes configurações
7. Botão ENTER/MANUAL (INTRODUZIR/MANUAL) — seleciona a configuração ou liga o atraso de chuva quando em AUTO
8. RESET (REINICIAR) — limpa todas as configurações programadas

Instalação

1. Fixe o coletor a uma torneira de mangueira exterior.
2. Fixe o coletor à parede utilizando o hardware de montagem e as instruções fornecidas.
3. Fixe até 4 válvulas às saídas do coletor (as válvulas são operadas eletronicamente e devem ser fixadas ao temporizador para o funcionamento adequado). Abra totalmente cada uma das válvulas de corte com uma válvula fixada.
4. Ligue o fio de cada válvula a uma das portas numeradas na parte de trás do temporizador. Os números de 1 a 4 são as "ESTAÇÕES" usadas ao programar o seu temporizador.
5. Instale duas pilhas alcalinas AA na bandeja da bateria (a bandeja da bateria pode ser removida puxando para a esquerda).

Certifique-se de que as válvulas estão fixadas ao temporizador antes de instalar as pilhas. Assim que as pilhas forem instaladas, o temporizador iniciará imediatamente uma sequência de arranque. Uma contagem decrescente de 150 até 0 começará no visor e demorará alguns minutos. O seu temporizador pode ser programado durante a contagem decrescente, mas as válvulas não podem ser acionadas até que esteja concluída.

6. Crie o seu programa de temporizador.
7. Deslize o temporizador para um suporte de montagem da válvula.
8. Abra a torneira da mangueira.

Montagem do Coletor na Parede

1. Fixe a haste de suporte ao coletor inserindo-a nos dois orifícios de montagem na parte de trás do coletor.

2. Marque onde a haste de suporte toca na parede.

3. Faça um orifício piloto utilizando uma broca de 1/4 pol.

4. Fixe a haste de suporte utilizando o parafuso fornecido.


Instalação das Pilhas

1. Remova a bandeja na lateral do temporizador deslizando-a para fora.
2. Insira duas pilhas alcalinas AA (1,5 V) (não incluídas) e substitua a bandeja. O ícone de bateria fraca aparecerá quando as pilhas precisarem de ser substituídas. Substitua as pilhas em 30 segundos ou a programação do temporizador será perdida.
   Dica: Remova as pilhas quando o temporizador não estiver em uso por longos períodos.

PROGRAMAÇÃO

Gire o seletor para as posições indicadas para a configuração.

1. Gire o Seletor para Definir o Relógio
   1. Pressione o botão + para avançar a hora do relógio (mantenha o botão pressionado para avançar rapidamente). Pressione o botão – para inverter a hora do relógio (mantenha o botão pressionado para avançar rapidamente). *Tenha em mente am/pm.
   2. Pressione ENTER (INTRODUZIR) ou gire o botão para aceitar a hora do relógio.
2. Gire o Seletor para Definir o Dia
   1. Use os botões < e > para mover o cursor (linha intermitente) sobre o dia atual.
   2. Pressione ENTER (INTRODUZIR) ou gire o seletor para aceitar o dia.
3. Gire o Seletor para a Hora de Início
   Cada hora de início percorre todas as estações de rega (1, 2, 3 e 4). O ciclo A é para se quiser regar uma vez por dia. Adicione o ciclo B se quiser regar duas vezes por dia (2 horas de início diferentes). Adicione o ciclo C se quiser regar três vezes por dia (3 horas de início diferentes).

1. Use os botões < e > para selecionar a hora de início A, B ou C.
2. Pressione ENTER (INTRODUZIR) para editar a hora de início.
3. Use os botões + e – para definir a hora de início desejada. *Tenha em mente am/pm.
4. Pressione ENTER (INTRODUZIR) para aceitar a configuração.
5. Repita os passos 1 a 4 para B e C se quiser regar mais de uma vez por dia.

Para limpar uma hora de início:

1. Use os botões < e > para mover o cursor sobre a letra do ciclo (A, B, C).
2. Pressione ENTER (INTRODUZIR) para selecionar.
3. Pressione CLEAR (LIMPAR).
   EXEMPLO: Se o ciclo A estiver definido para as 6:00 da manhã, então às 6:00 da manhã a sua primeira válvula ligará e funcionará durante a sua duração, depois desligará e a segunda estação ligará automaticamente e funcionará durante a sua duração.

Gire o Seletor para o Tempo de Funcionamento

Defina a duração da rega de 1 a 240 minutos para até 4 estações.

1. Use os botões < e > para selecionar o tempo de funcionamento para as estações de válvulas 1, 2, 3 ou 4.
2. Pressione ENTER (INTRODUZIR) após cada Estação selecionada. [ ] aparecerá em torno das Estações selecionadas para regar.
3. Pressione CLEAR (LIMPAR) para desmarcar uma Estação.

Ou

1. Use os botões + e – para aumentar ou diminuir o número de minutos para regar.
2. Pressione ENTER (INTRODUZIR) para aceitar a configuração.
3. Repita os passos 1 e 2 para cada estação que gostaria de regar.

Gire o Seletor para a Frequência

Selecione quais dias regar ou a cada 1 a 14 dias. Todas as estações e ciclos regarão nos dias selecionados.

1. Use os botões < e > para selecionar quais dias regar de domingo a sábado.
2. Pressione ENTER (INTRODUZIR) após cada dia selecionado. [_] aparecerá em torno dos dias selecionados para regar.
3. Pressione CLEAR (LIMPAR) para desmarcar um dia.

Ou selecione INTERVAL (INTERVALO). 1 é todos os dias, 2 é a cada dois dias, etc., até 14 dias.

1. Use os botões + e – para aumentar e diminuir o número de dias.
2. Pressione ENTER (INTRODUZIR) para aceitar a configuração.

Gire o Seletor para Auto

O temporizador rega de acordo com a(s) hora(s) de início programada(s), o(s) tempo(s) de funcionamento, nos dias ou intervalo programados; é aqui que quer que o seletor tenha o seu programa a funcionar.

Rega Manual

Permite-lhe regar imediatamente sem interromper o(s) ciclo(s) definido(s).

1. Pressione o botão MANUAL (MANUAL) quando o seletor estiver girado para AUTO
2. Pressione ENTER (INTRODUZIR) para executar todas as estações uma vez como programado anteriormente na secção RUN TIME (TEMPO DE FUNCIONAMENTO). Ou, use os botões < e > para selecionar qual(is) estação(ões) regar manualmente.
3. Pressione ENTER (INTRODUZIR) quando o cursor estiver sobre a estação de rega desejada.
4. Use os botões + e – para definir de 1 a 240 minutos

* Haverá um atraso de 6 segundos até que o seu ciclo comece. O ecrã piscará entre o relógio e os minutos restantes no ciclo. Para remover a rega manual e retomar o ciclo programado, pressione CLEAR (LIMPAR).

Atraso de Chuva
Atrasar o ciclo de rega durante a precipitação para conservar água.

1. Quando em AUTO, pressione o botão + por 24 horas, 48 horas ou 72 horas.

O ecrã piscará entre o relógio e as horas restantes antes que o ciclo programado seja retomado. Para remover o atraso de chuva, pressione CLEAR (LIMPAR), ou gire o seletor para OFF (DESLIGADO) e depois de volta para AUTO.

Desligado
Desligado impede que o temporizador regue e limpa o Atraso de Chuva.

Resolução de Problemas

A água não liga na hora desejada. Verifique se:

• O relógio está definido para a hora correta, incluindo AM e PM.
• A hora de início está definida para a hora desejada, incluindo AM e PM.
• As horas de início começam depois que o ciclo de rega anterior passou por todas as estações e durações definidas.
• O Atraso de Chuva está ligado (DELAY (ATRASO) aparece no lado esquerdo do ecrã se estiver ligado).

O temporizador não rega. Verifique se:

• As válvulas de corte nas saídas da válvula estão abertas.
• O temporizador está definido para AUTO.
• As pilhas estão fracas.
• O relógio está definido para a hora correta, incluindo AM e PM.
• O Atraso de Chuva está ligado (DELAY (ATRASO) aparece no lado esquerdo do ecrã se estiver ligado).
• Os conectores da válvula estão inseridos na tomada do temporizador correspondente correta.

Pressão de Água de Trabalho
Mínima: 25 psi Máxima: 100 psi

Temperatura de Trabalho
Máxima: Não exceda 120°F Mínima: Mantenha longe do congelamento

Para uso ao ar livre com água fria apenas.
