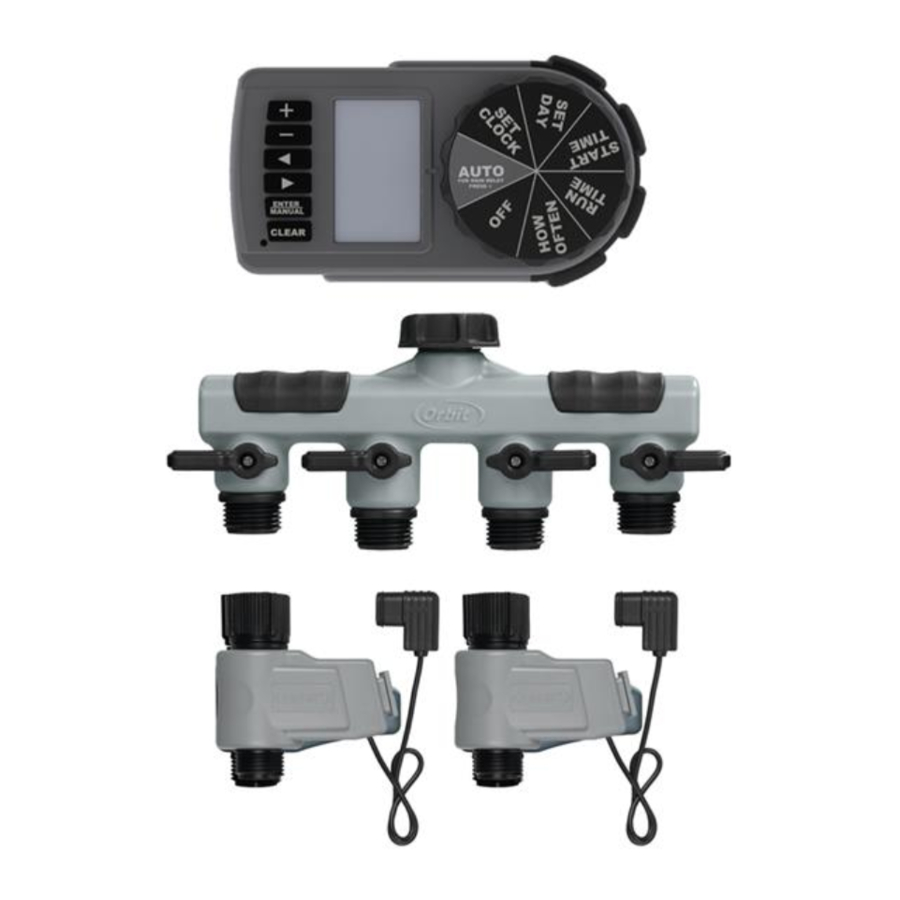

Orbit 56041 - Mwongozo wa Mtumiaji wa Mfumo wa Umwagiliaji Kiotomatiki wa Ua

Bidhaa inajumuisha

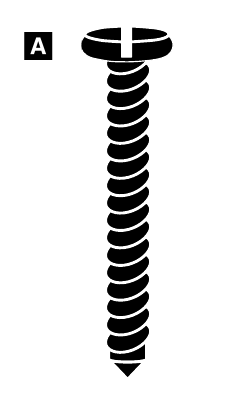

1. (1) #14 Parafujo ya Kichwa cha Mviringo

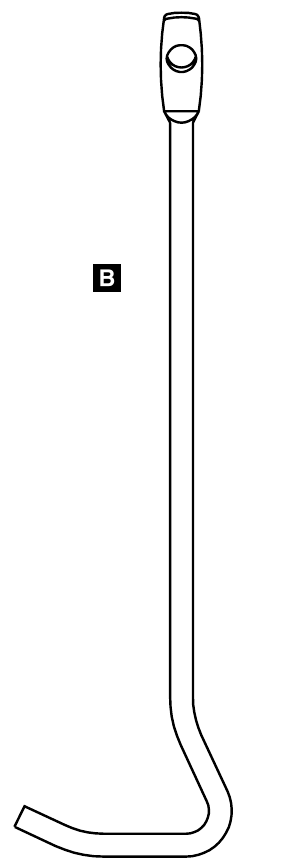

2. (1) Fimbo ya Usaidizi ya inchi 7 1/4


Muhtasari

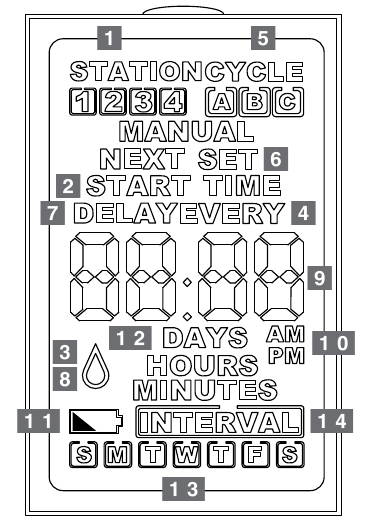

1. Vituo vya umwagiliaji
2. Huonyesha wakati mzunguko unaofuata wa umwagiliaji utaanza
3. Umwagiliaji wa mikono umewashwa
4. Kipima muda kitaumwagilia mara ngapi katika hali ya interval
5. Nyakati za kuanza kwa mzunguko
6. Kipima muda kiko katika hali ya kuweka
7. Ucheleweshaji wa mvua umewashwa
8. Kipima muda kinaumwagilia
9. Saa, wakati wa kuanza, na muda wa umwagiliaji
10. AM au PM kwa saa na wakati wa kuanza
11. Betri iko chini
12. Huonyesha nambari katika sehemu ya saa kama masaa, dakika, au siku
13. Siku za wiki
14. Hali ya umwagiliaji wa interval

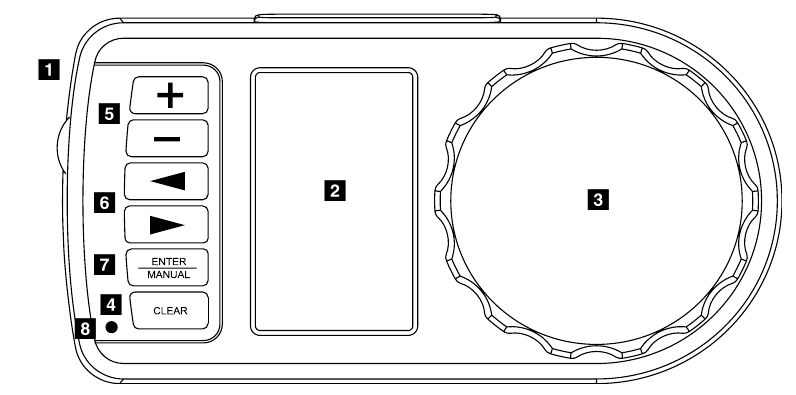

1. Trei ya betri
2. Skrini ya LCD—huonyesha mpangilio na programu ya umwagiliaji kwa kipima muda
3. Piga ya kazi—hugeuka kuweka programu ya umwagiliaji
4. Kitufe cha CLEAR—hufuta mipangilio ya mtu binafsi ya programu
5. Vitufe vya + –—husogeza mbele au nyuma mipangilio
6. Vitufe vya < >—husogeza kishale kwenye mipangilio tofauti
7. Kitufe cha ENTER/MANUAL—huchagua mpangilio au huwasha ucheleweshaji wa mvua kikiwa katika AUTO
8. RESET—hufuta mipangilio yote iliyopangwa

Ufungaji

1. Ambatisha manifold kwenye bomba la hose la nje.
2. Salama manifold kwenye ukuta kwa kutumia vifaa vya kupachika na maagizo yaliyotolewa.
3. Ambatisha hadi vali 4 kwenye matundu ya manifold (vali zinaendeshwa kielektroniki na lazima ziambatanishwe na kipima muda kwa uendeshaji sahihi). Fungua kikamilifu kila moja ya vizuizi na vali iliyoambatishwa.
4. Unganisha waya kutoka kwa kila vali hadi mojawapo ya bandari zenye nambari nyuma ya kipima muda. Nambari 1 hadi 4 ni "VITUO" vinavyotumiwa wakati wa kupanga kipima muda chako.
5. Sakinisha betri mbili za AA za alkali kwenye trei ya betri (trei ya betri inaweza kuondolewa kwa kuivuta upande wa kushoto).

Tafadhali hakikisha kwamba vali zimeambatishwa kwenye kipima muda kabla ya kusakinisha betri. Mara tu betri zimesakinishwa, kipima muda kitaanza mara moja mfuatano wa kuanza. Hesabu kutoka 150 hadi 0 itaanza kwenye onyesho na itachukua dakika chache. Kipima muda chako kinaweza kupangwa wakati wa kuhesabu, lakini vali haziwezi kuendeshwa hadi kikamilike.

6. Unda programu yako ya kipima muda.
7. Telezesha kipima muda kwenye bracket ya kupachika vali.
8. Washa bomba la hose.

Kupachika Manifold kwenye Ukuta

1. Ambatisha fimbo ya usaidizi kwenye manifold kwa kuiingiza kwenye mashimo mawili ya kupachika nyuma ya manifold.

2. Weka alama ambapo fimbo ya usaidizi inagusa ukuta.

3. Chimbea shimo la majaribio kwa kutumia biti ya kuchimba ya inchi 1/4.

4. Ambatisha fimbo ya usaidizi kwa kutumia parafujo iliyotolewa.


Kusakinisha Betri

1. Ondoa trei upande wa kipima muda kwa kuitelezesha nje.
2. Ingiza betri mbili za AA (1.5V) za alkali (hazijajumuishwa) na ubadilishe trei. Aikoni ya betri ya chini itaonekana wakati betri zinahitaji kubadilishwa. Badilisha betri ndani ya sekunde 30 au programu ya kipima muda itapotea.
   Kidokezo: Ondoa betri wakati kipima muda hakitumiki kwa muda mrefu.

UPANGAJI

Zungusha piga hadi nafasi zilizoonyeshwa kwa usanidi.

1. Geuza Piga ili Kuweka Saa
   1. Bonyeza kitufe cha + ili kusogeza mbele saa (shikilia kitufe kwa kusogeza haraka). Bonyeza kitufe cha – ili kurudisha nyuma saa (shikilia kitufe kwa kusogeza haraka). *Kumbuka am/pm.
   2. Bonyeza ENTER au geuza kitovu ili kukubali saa.
2. Geuza Piga ili Kuweka Siku
   1. Tumia vitufe vya < na > ili kusogeza kishale (mstari unaomulika) juu ya siku ya sasa.
   2. Bonyeza ENTER au geuza piga ili kukubali siku.
3. Geuza Piga hadi Wakati wa Kuanza
   Kila wakati wa kuanza huzunguka kupitia vituo vyote vya umwagiliaji (1, 2, 3, na 4). Mzunguko A ni wa ikiwa unataka kumwagilia mara moja kwa siku. Ongeza Mzunguko B ikiwa unataka kumwagilia mara mbili kwa siku (nyakati 2 tofauti za kuanza). Ongeza Mzunguko C ikiwa unataka kumwagilia mara tatu kwa siku (nyakati 3 tofauti za kuanza).

1. Tumia vitufe vya < na > ili kuchagua wakati wa kuanza A, B, au C.
2. Bonyeza ENTER ili kuhariri wakati wa kuanza.
3. Tumia vitufe vya + na – ili kuweka wakati wa kuanza unaotaka. *Kumbuka am/pm.
4. Bonyeza ENTER ili kukubali mpangilio.
5. Rudia hatua ya 1 hadi 4 kwa B na C ikiwa unataka kumwagilia zaidi ya mara moja kwa siku.

Ili kufuta wakati wa kuanza:

1. Tumia vitufe vya < na > ili kusogeza kishale juu ya herufi ya mzunguko (A, B, C).
2. Bonyeza ENTER ili kuchagua.
3. Bonyeza CLEAR.
   MFANO: Ikiwa mzunguko A umewekwa kwa 6:00 asubuhi, basi saa 6:00 asubuhi vali yako ya kwanza itawashwa na kukimbia kwa muda wake, kisha itazimwa na kituo cha pili kitawashwa kiotomatiki na kukimbia kwa muda wake.

Geuza Piga hadi Muda wa Kukimbia

Weka muda wa umwagiliaji kutoka dakika 1 hadi 240 kwa hadi vituo 4.

1. Tumia vitufe vya < na > ili kuchagua muda wa kukimbia kwa vituo vya vali 1, 2, 3, au 4.
2. Bonyeza ENTER baada ya kila Kituo kilichochaguliwa. [ ] itaonekana karibu na Vituo vilivyochaguliwa kumwagilia.
3. Bonyeza CLEAR ili kuondoa uteuzi wa Kituo.

Au

1. Tumia vitufe vya + na – ili kuongeza au kupunguza idadi ya dakika za kumwagilia.
2. Bonyeza ENTER ili kukubali mpangilio.
3. Rudia hatua ya 1 na 2 kwa kila kituo ambacho ungependa kumwagilia.

Geuza Piga hadi Mara Ngapi

Chagua siku za kumwagilia au kila siku 1 hadi 14. Vituo na mizunguko yote itaumwagilia siku zilizochaguliwa.

1. Tumia vitufe vya < na > ili kuchagua siku za kumwagilia Jumapili hadi Jumamosi.
2. Bonyeza ENTER baada ya kila siku iliyochaguliwa. [_] itaonekana karibu na siku zilizochaguliwa kumwagilia.
3. Bonyeza CLEAR ili kuondoa uteuzi wa siku.

Au chagua INTERVAL. 1 ni kila siku, 2 ni kila siku nyingine n.k. hadi siku 14.

1. Tumia vitufe vya + na – ili kuongeza na kupunguza idadi ya siku.
2. Bonyeza ENTER ili kukubali mpangilio.

Geuza Piga hadi Auto

Kipima muda kinaumwagilia kulingana na wakati wa kuanza uliopangwa, muda wa kukimbia, siku zilizopangwa au interval; hapa ndipo unapotaka piga iendeshe programu yako.

Umwagiliaji wa Mikono

Hukuruhusu kumwagilia mara moja bila kukatiza mzunguko uliowekwa.

1. Bonyeza kitufe cha MANUAL wakati piga imezungushwa hadi AUTO
2. Bonyeza ENTER ili kuendesha vituo vyote mara moja kama ilivyopangwa hapo awali katika sehemu ya RUN TIME. Au, tumia vitufe vya < na > ili kuchagua kituo cha kumwagilia kwa mikono.
3. Bonyeza ENTER wakati kishale kiko juu ya kituo cha umwagiliaji unachotaka.
4. Tumia vitufe vya + na – ili kuweka kutoka dakika 1 hadi 240

* Kutakuwa na ucheleweshaji wa sekunde 6 hadi mzunguko wako utaanza Skrini itamulika kati ya saa na dakika zilizosalia kwenye mzunguko. Ili kuondoa umwagiliaji wa mikono na kuendelea na mzunguko uliopangwa bonyeza CLEAR.

Ucheleweshaji wa Mvua
Chelewesha mzunguko wa umwagiliaji wakati wa mvua ili kuhifadhi maji.

1. Ukiwa katika AUTO, bonyeza kitufe cha + kwa saa 24, saa 48, au saa 72.

Skrini itamulika kati ya saa na masaa yaliyosalia kabla ya mzunguko uliopangwa kuanza tena. Ili kuondoa ucheleweshaji wa mvua, bonyeza CLEAR, au geuza piga hadi OFF na kisha urudi kwenye AUTO.

Zima (Off)
Zima (Off) hukomesha kipima muda kumwagilia na hufuta Ucheleweshaji wa Mvua.

Utatuzi wa Matatizo

Maji hayaji kwa wakati unaotaka. Angalia ikiwa:

• Saa imewekwa kwa wakati sahihi ikijumuisha AM na PM.
• Wakati wa kuanza umewekwa kwa wakati unaotaka ikijumuisha AM na PM.
• Nyakati za kuanza zinaanza baada ya mzunguko wa umwagiliaji uliopita kukimbia kupitia vituo vyote na muda uliowekwa.
• Ucheleweshaji wa Mvua umewashwa (DELAY inaonekana upande wa kushoto wa skrini ikiwa imewashwa).

Kipima muda hakiumwagilii. Angalia ikiwa:

• Vizuizi kwenye matundu ya vali vimefunguliwa.
• Kipima muda kimewekwa kwa AUTO.
• Betri ziko chini.
• Saa imewekwa kwa wakati sahihi ikijumuisha AM na PM.
• Ucheleweshaji wa Mvua umewashwa (DELAY inaonekana upande wa kushoto wa skrini ikiwa imewashwa).
• Plagi za vali zimeingizwa kwenye tundu sahihi linalolingana la kipima muda.

Shinikizo la Maji la Kufanya Kazi
Kiwango cha chini: 25 psi Kiwango cha juu: 100 psi

Joto la Kufanya Kazi
Kiwango cha juu: Usizidi 120°F Kiwango cha chini: Zuia kuganda

Kwa matumizi ya nje na maji baridi tu.

Orbit^® Irrigation Products, Inc.
North Salt Lake, UT 84054
© 2013 Orbit Irrigation Products, Inc.
